Ritningar

Ritning Ritning
Kontruktionsritning Kontruktionsritning

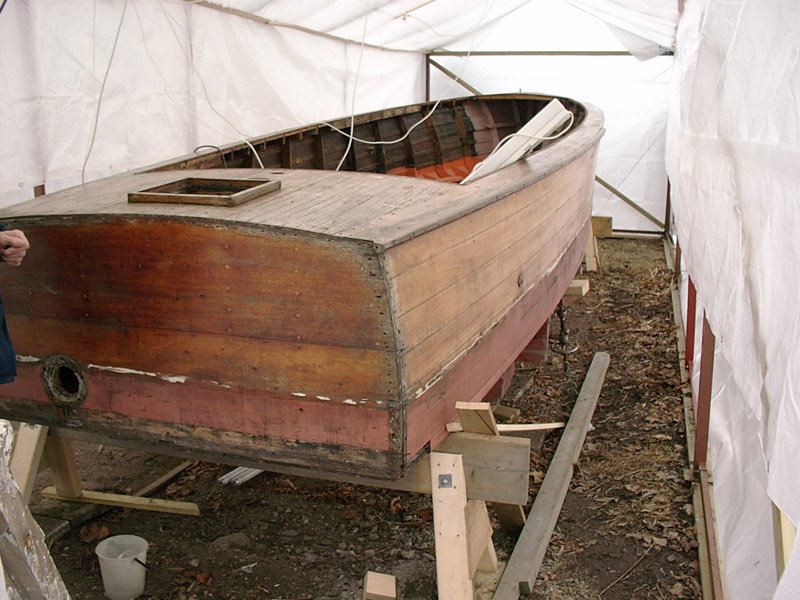

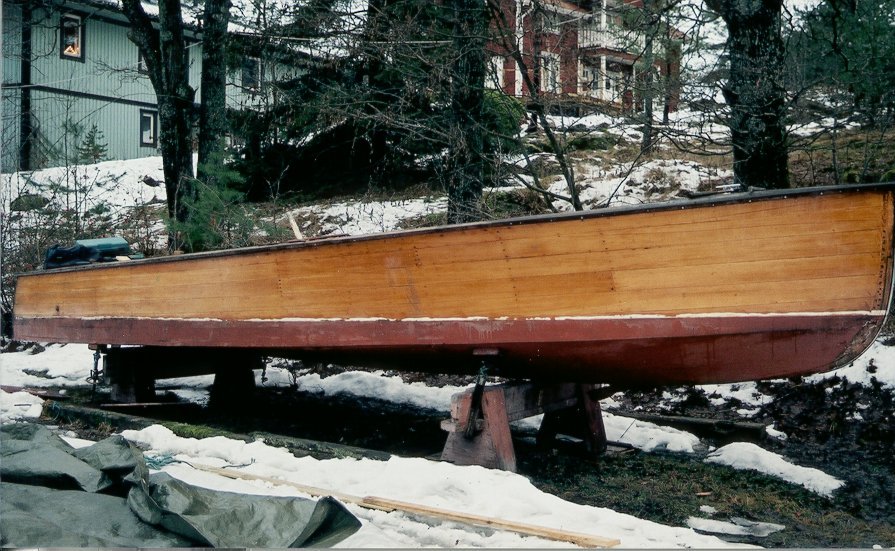

Utgångsläge

Överbyggnad Överbyggnad
Utan överbyggnad Utan överbyggnad

Första etappen

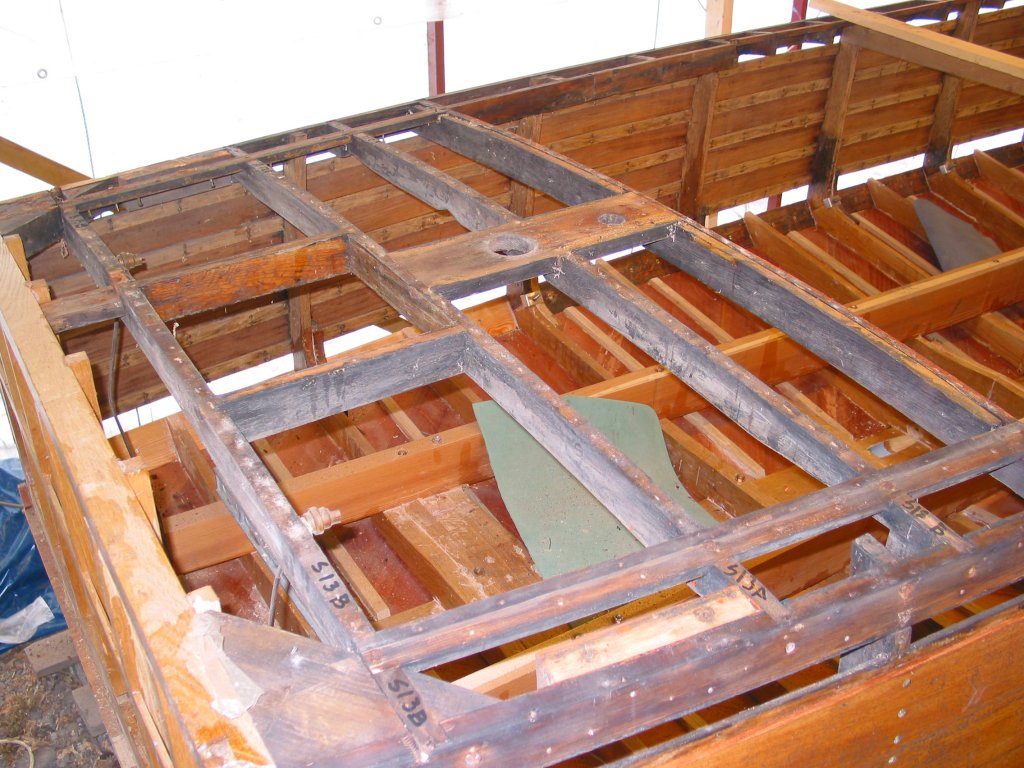

Gamla motorbädden förstärkt med kraftig L-profil Gamla motorbädden förstärkt med kraftig L-profil

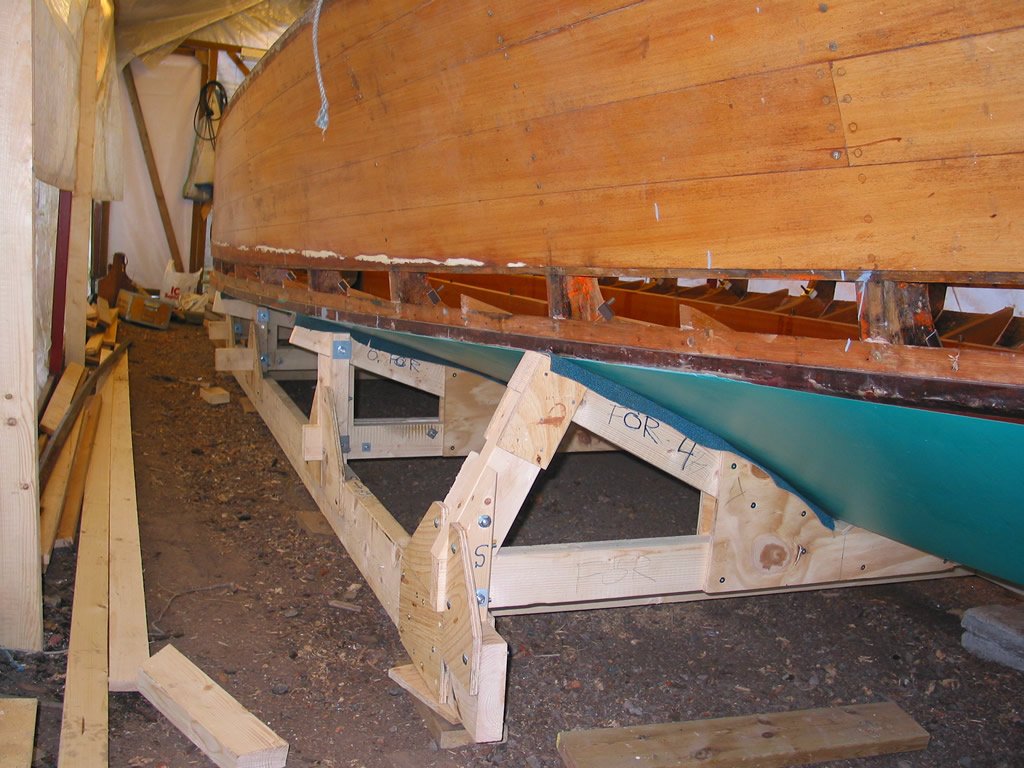

Uppallad för uppriktning Uppallad för uppriktning

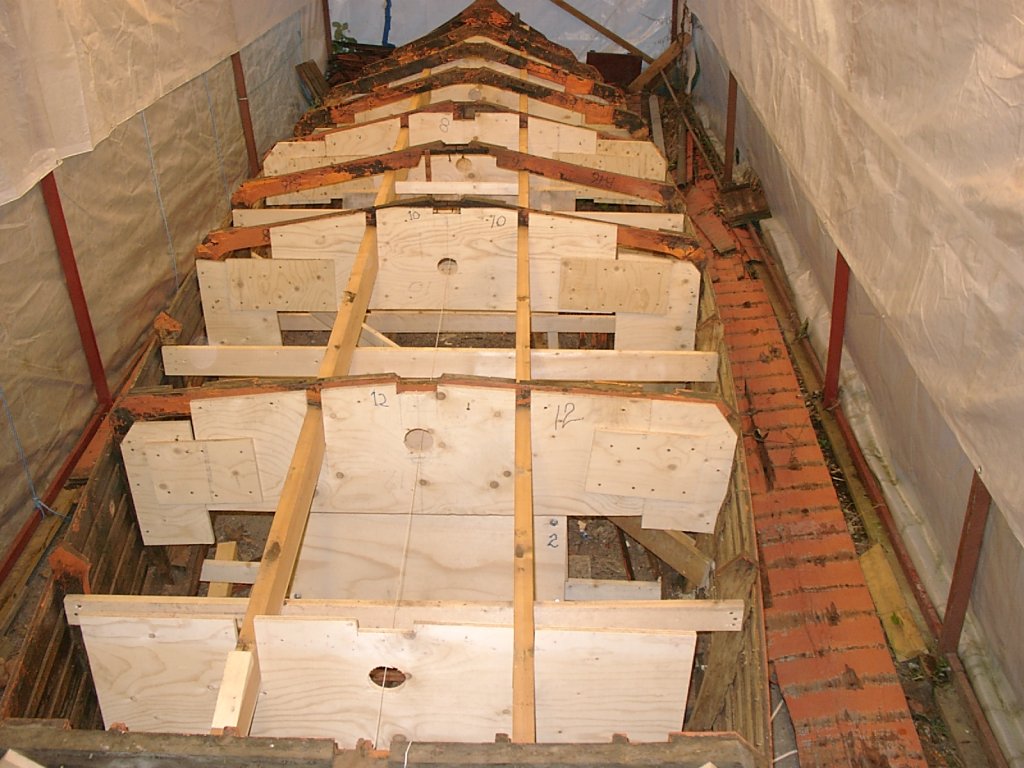

Skrovet stabiliserat. Gamla motorbädden demonterad Skrovet stabiliserat. Gamla motorbädden demonterad

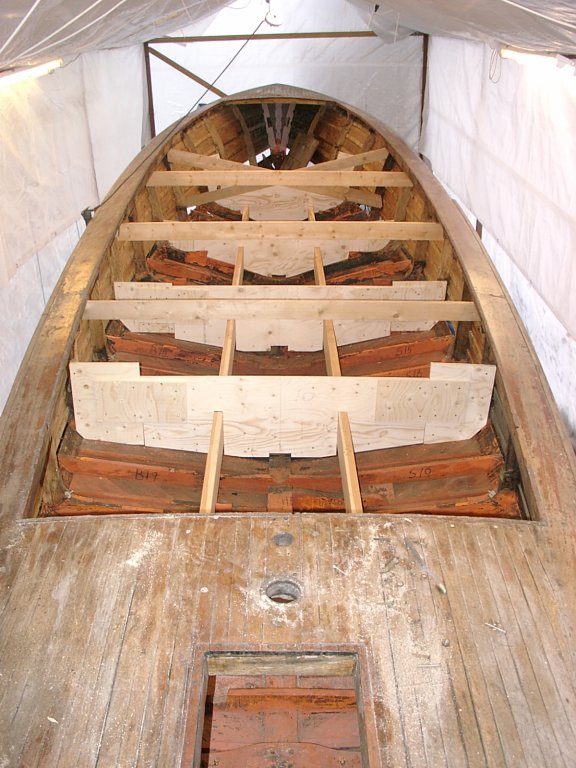

Ny motorbädd fixerad med kraftiga plywoodskott Ny motorbädd fixerad med kraftiga plywoodskott

Botten

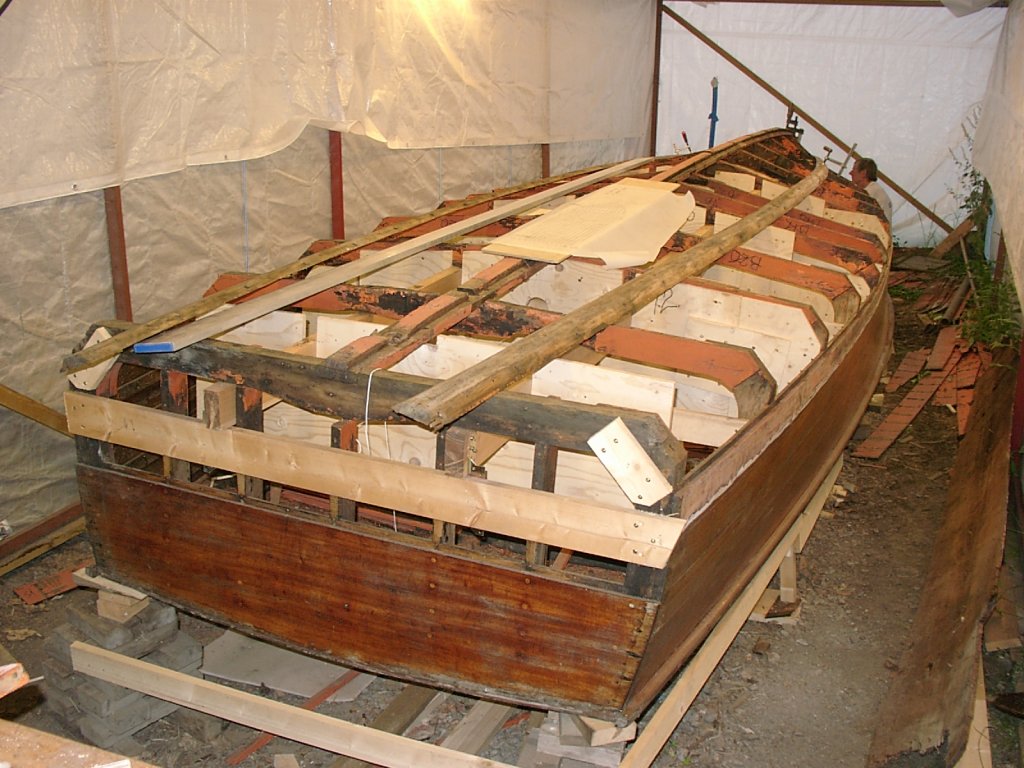

Demontering av botten Demontering av botten
Bomullsduk med asfalttjära Bomullsduk med asfalttjära

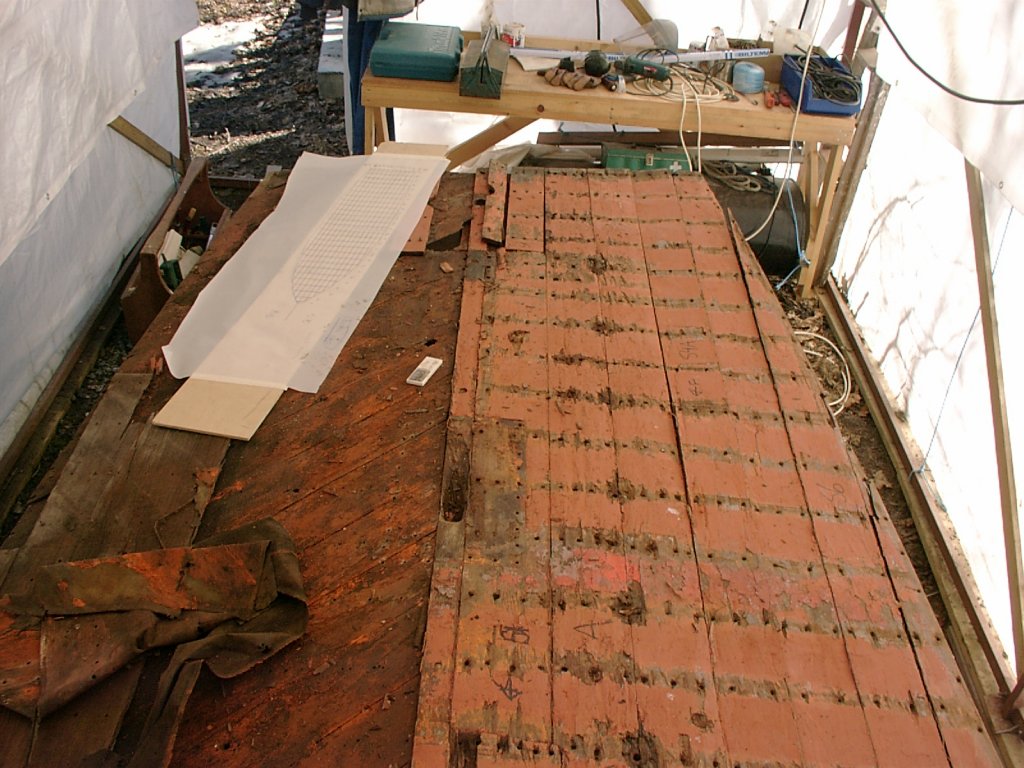

Botten demonterad Botten demonterad

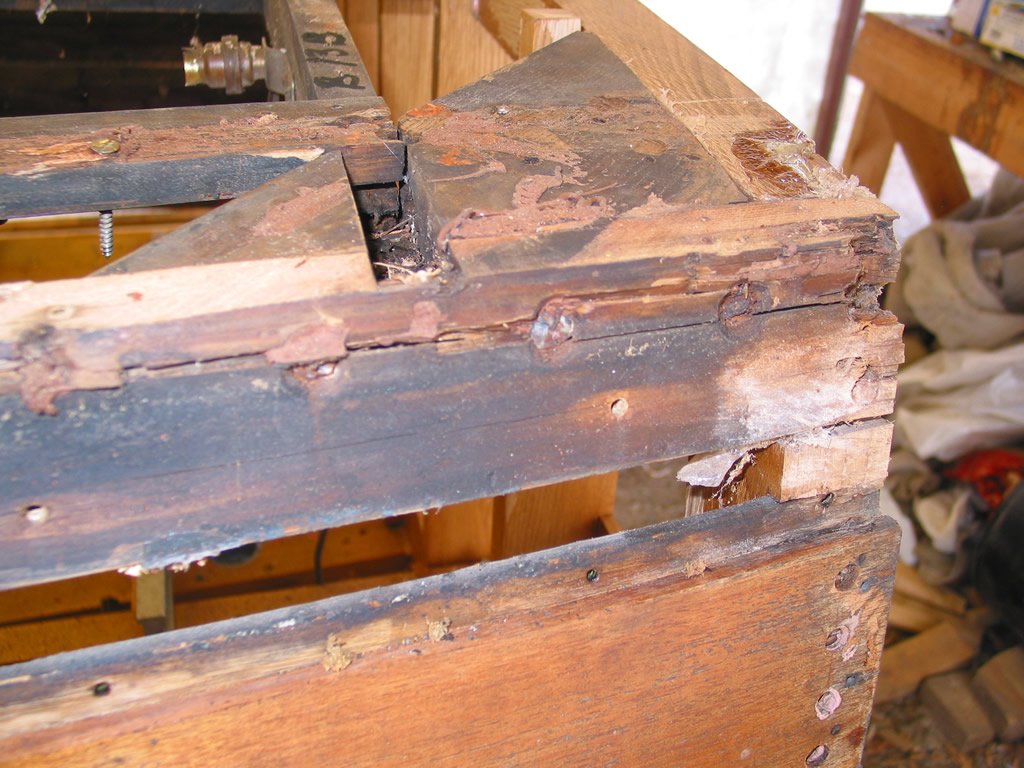

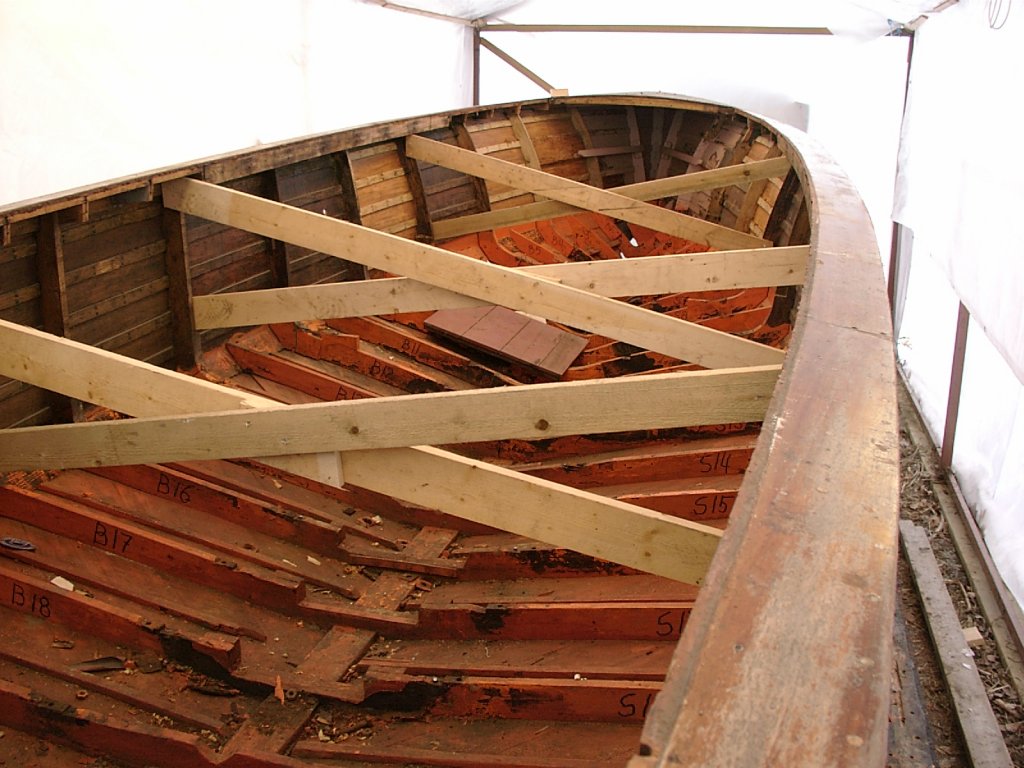

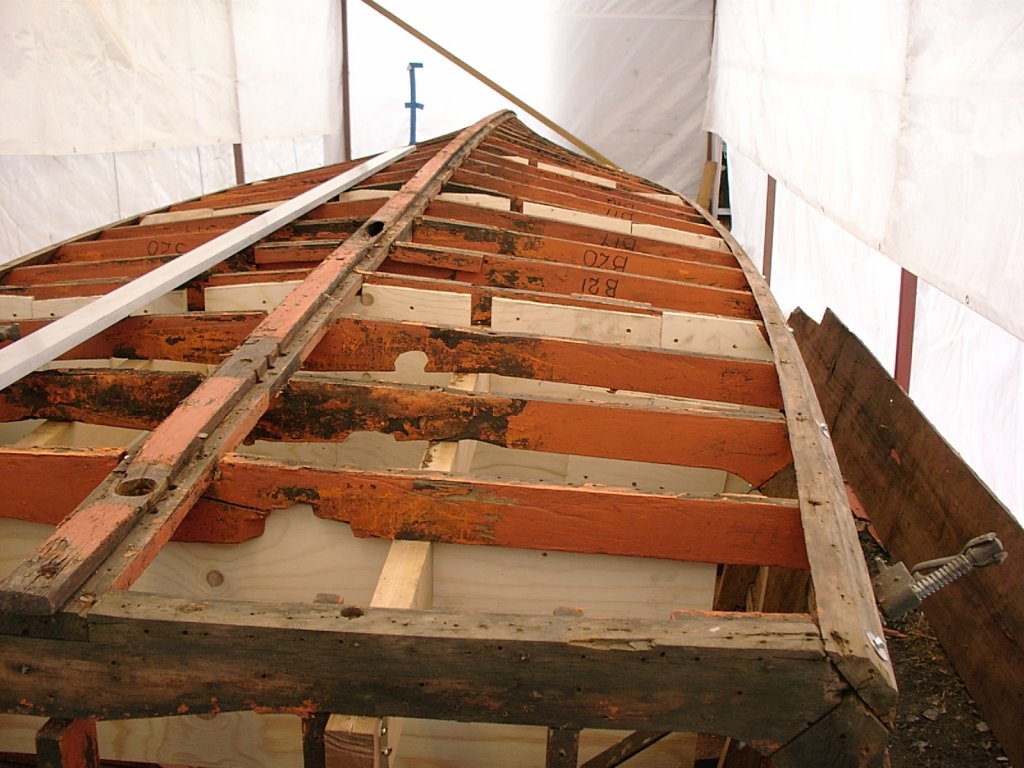

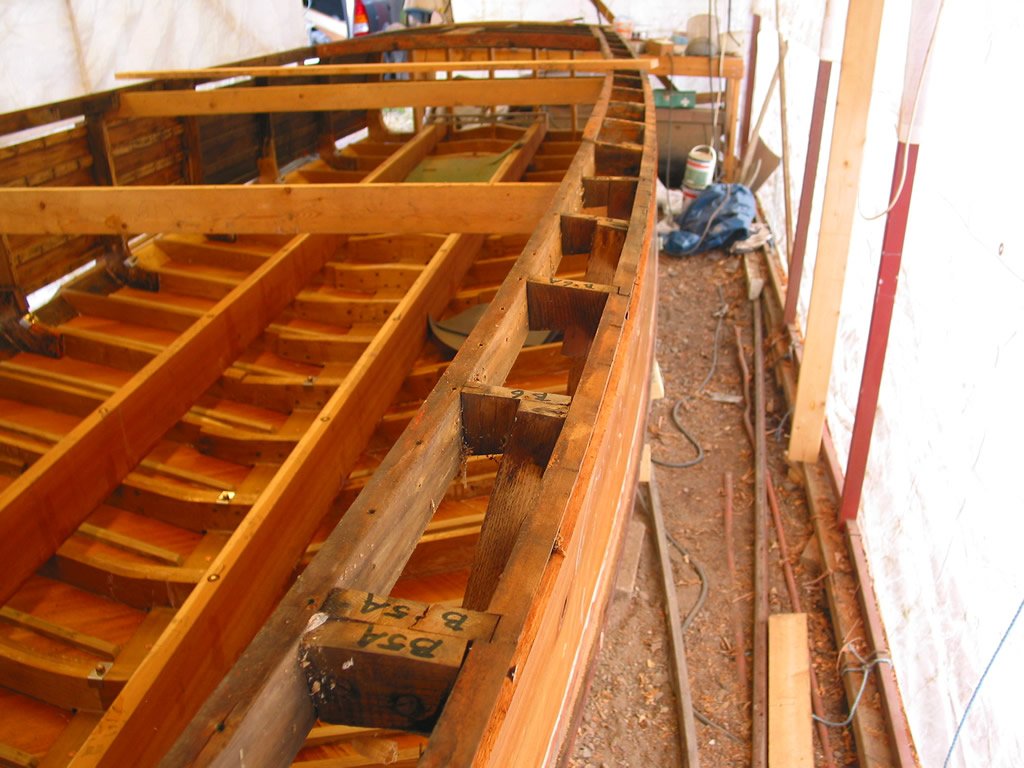

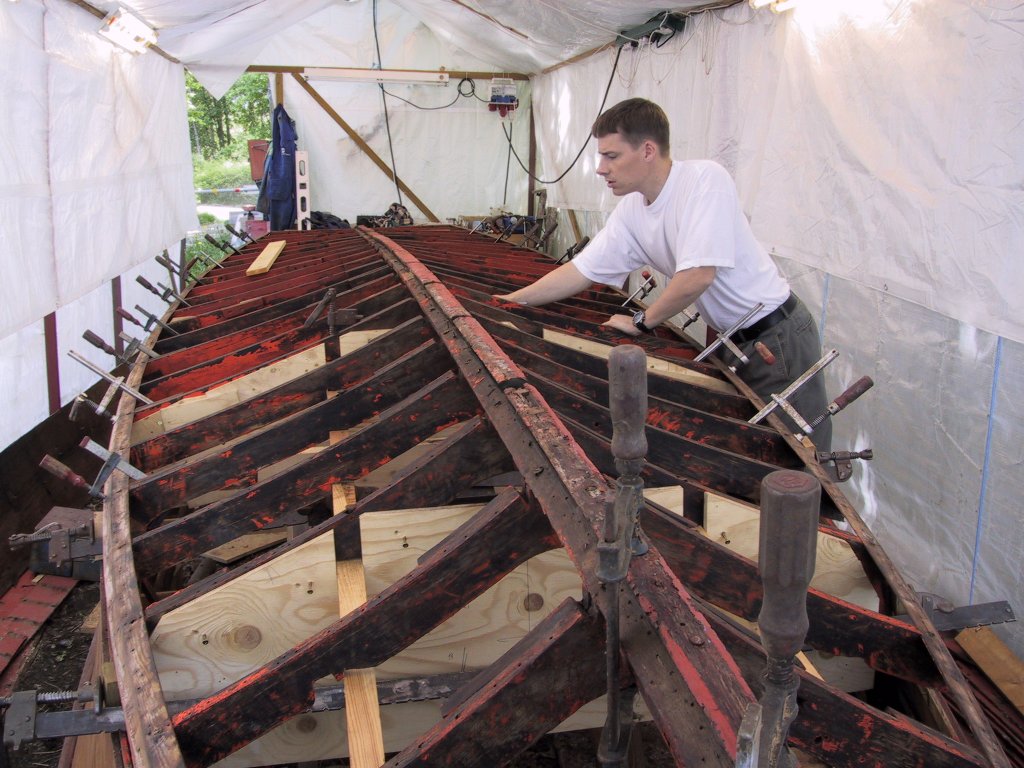

Stomme rensas. Glappande fogar dras täta Stomme rensas. Glappande fogar dras täta

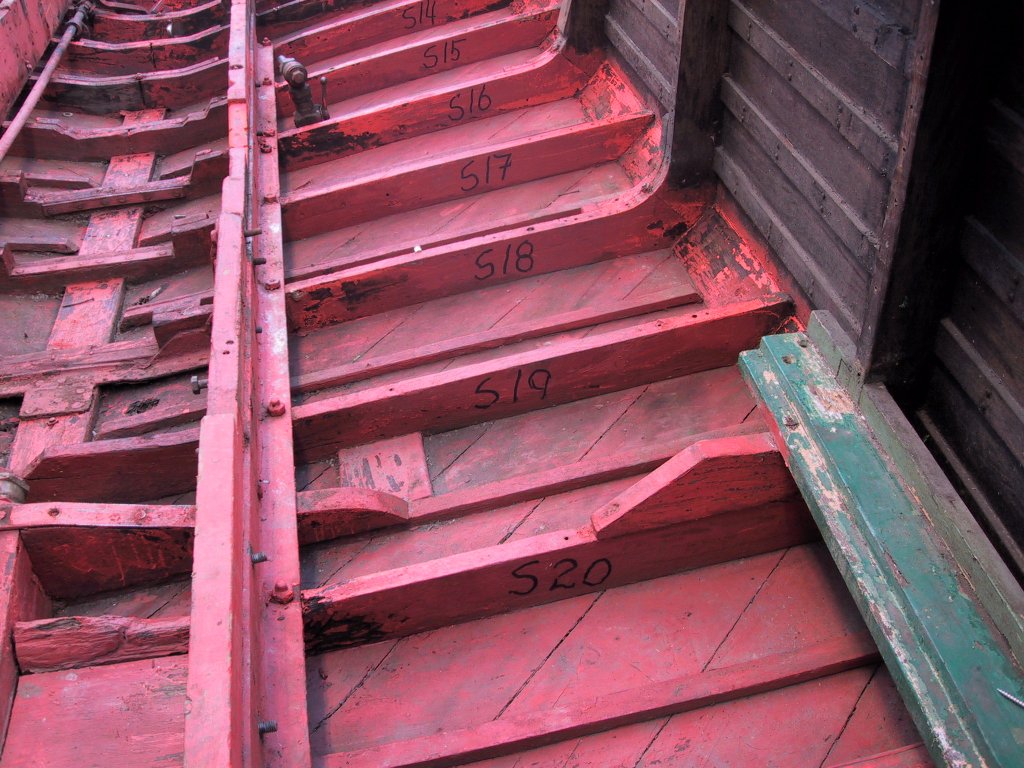

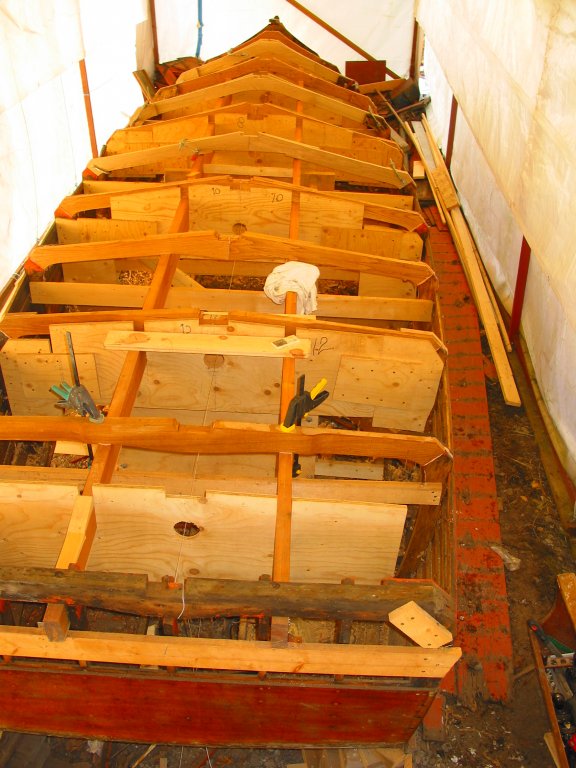

Slagvägare och mellanliggande bottenspant demonterade Slagvägare och mellanliggande bottenspant demonterade
Huvudbottenspant 11 och 13 demonterade Huvudbottenspant 11 och 13 demonterade
Nya huvudbottenspant monterade Nya huvudbottenspant monterade
Borrjigg för motorbäddsbultar Borrjigg för motorbäddsbultar
Vagnsbult i brons Vagnsbult i brons

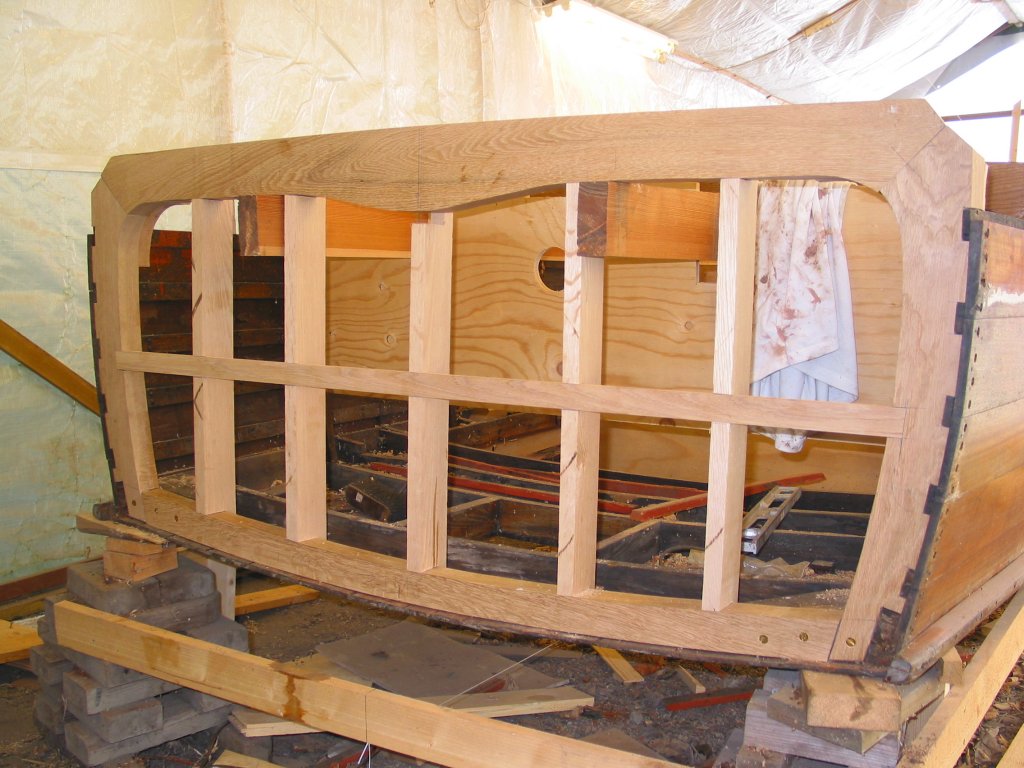

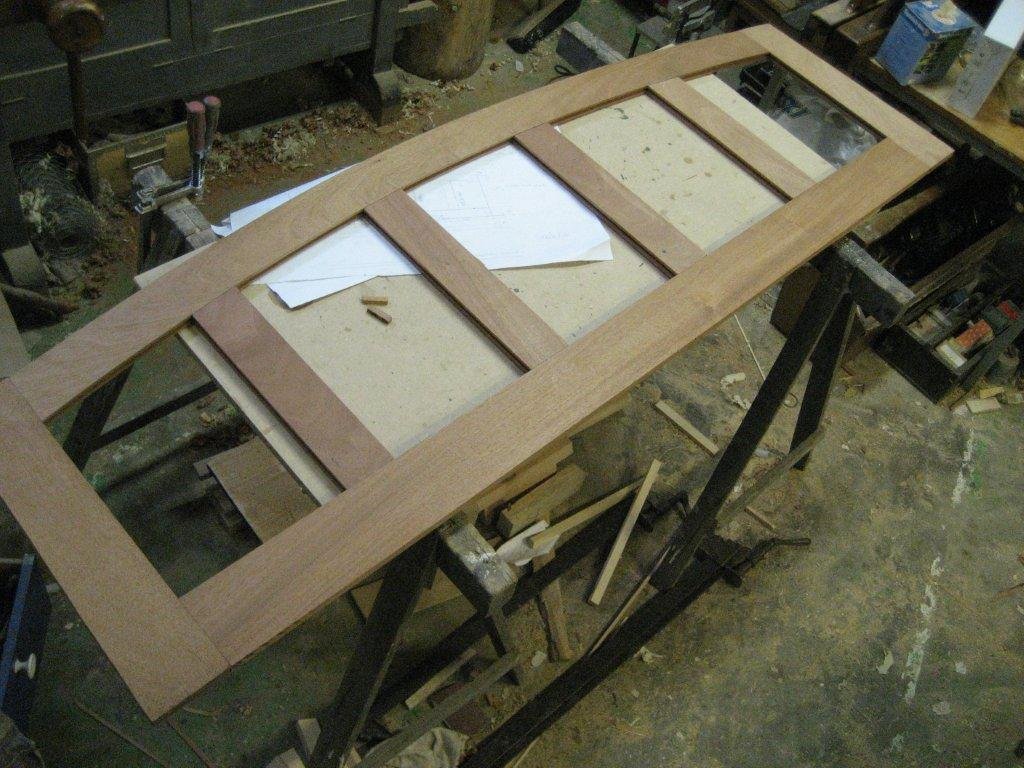

Den nya akterspegelramen monterad Den nya akterspegelramen monterad

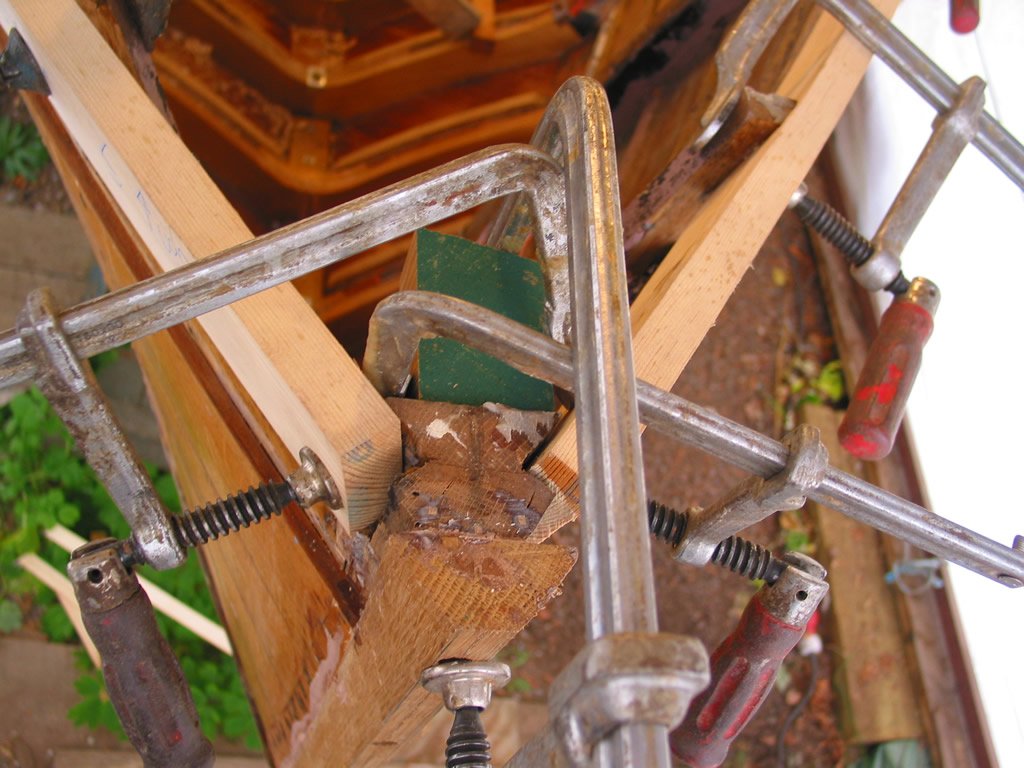

Den nya innerstävens bottendel monterad Den nya innerstävens bottendel monterad

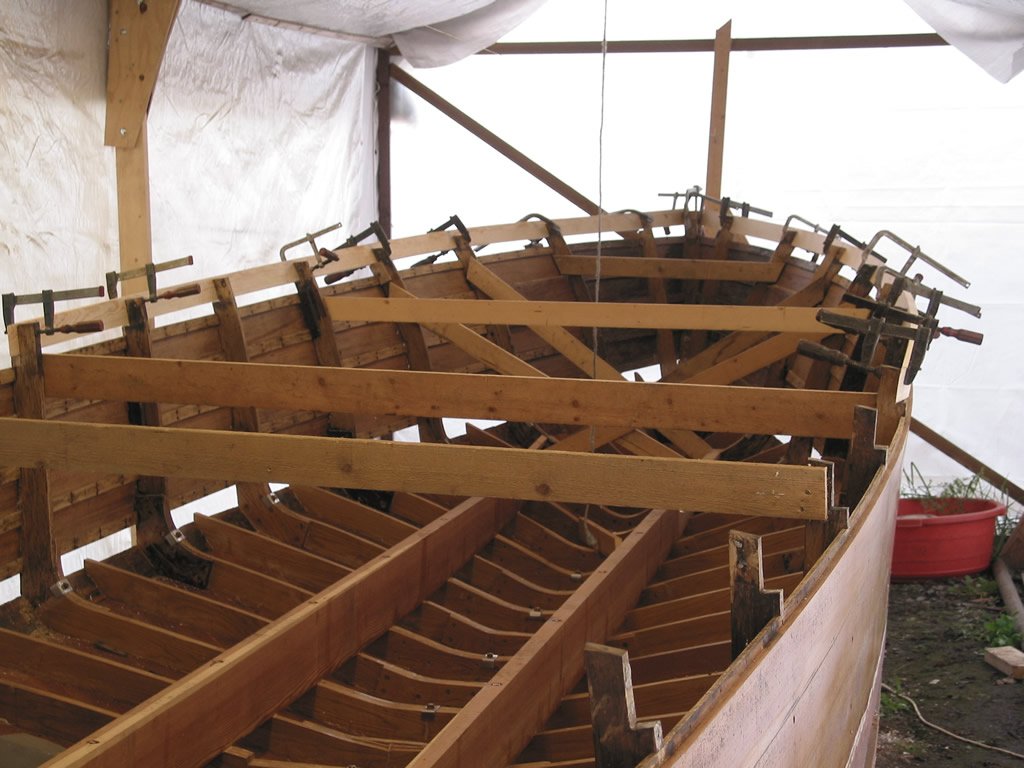

Den reparerade inre slagvägaren monteras Den reparerade inre slagvägaren monteras
Den nya kölen limmas på plats Den nya kölen limmas på plats
Innerbotten börjar passas till Innerbotten börjar passas till
Innerbotten impregnerad och monterad Innerbotten impregnerad och monterad
Epoxi och glasfiberduk. Nu är det full styrka! Epoxi och glasfiberduk. Nu är det full styrka!

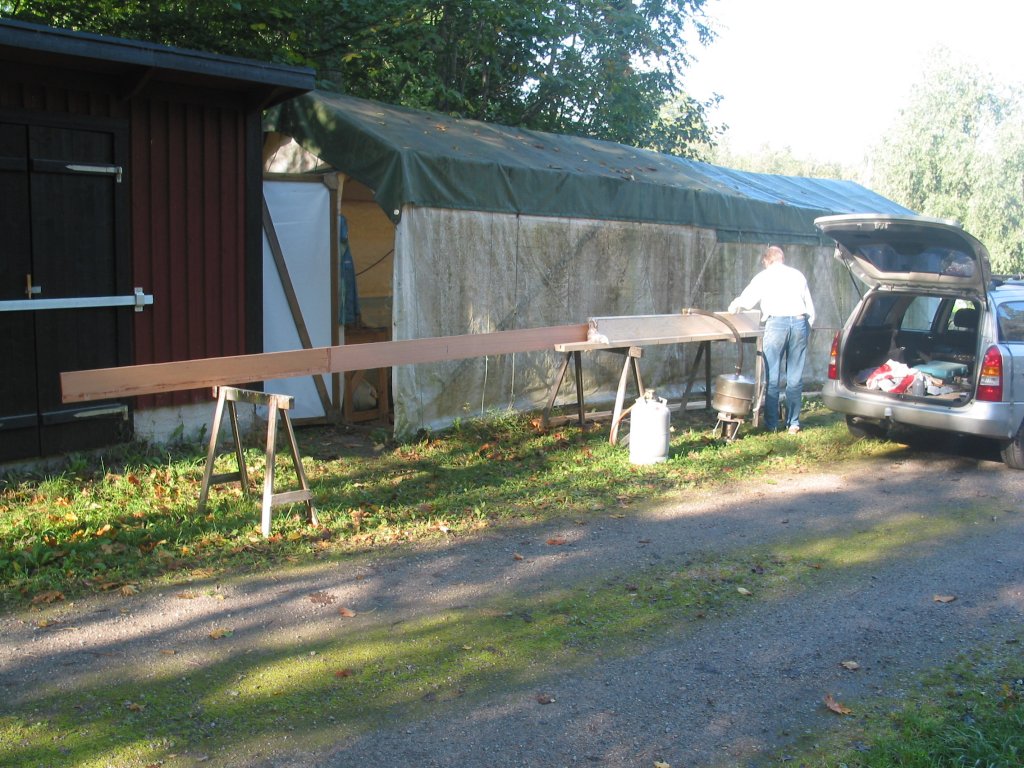

Baslådan igång Baslådan igång
De basade varma borden kilade mot innerbotten De basade varma borden kilade mot innerbotten

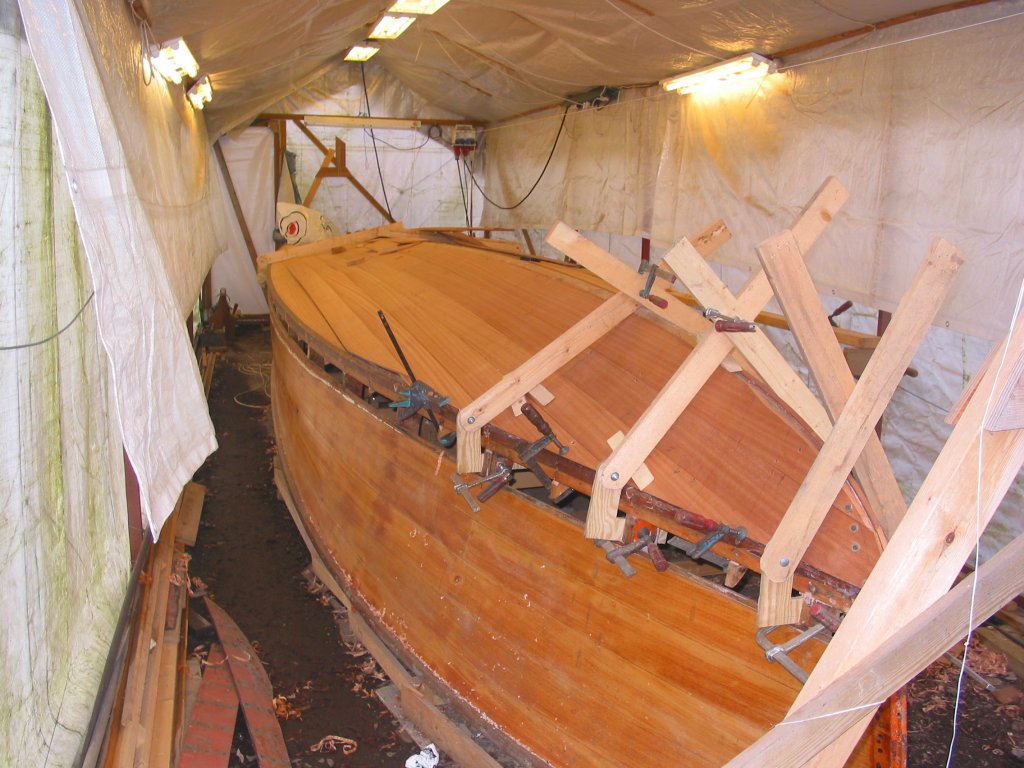

img_3871 img_3871
Limning av botten Limning av botten
Utturning Utturning

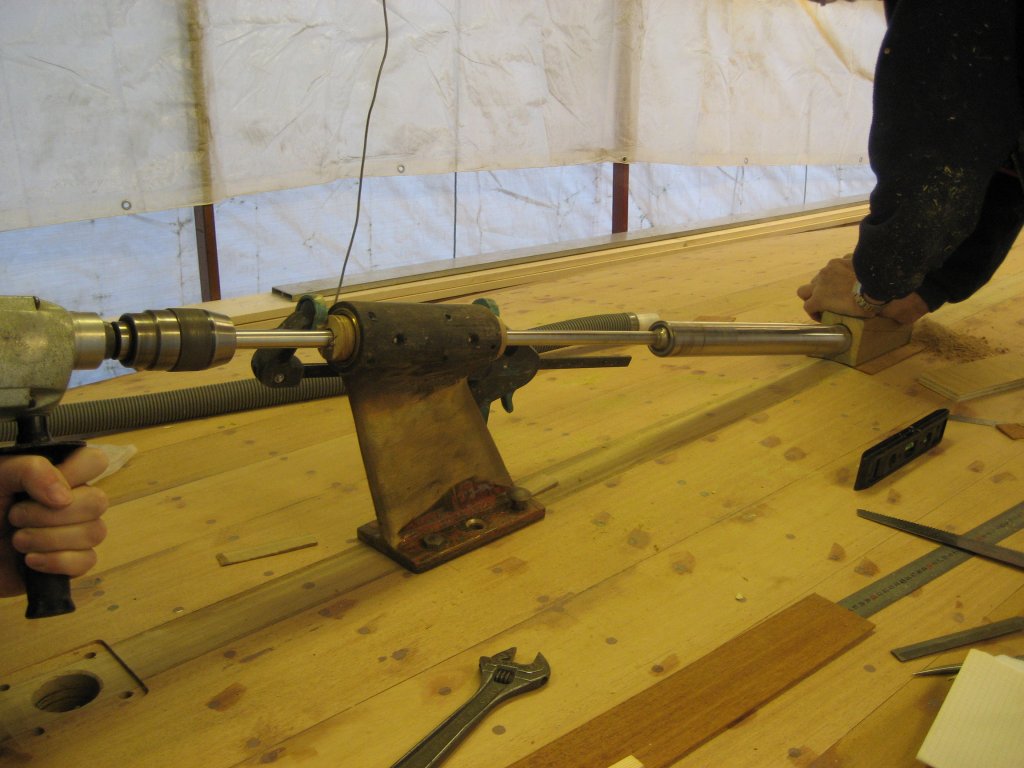

Borra propelleraxel Borra propelleraxel
Borra roder och stödbock Borra roder och stödbock

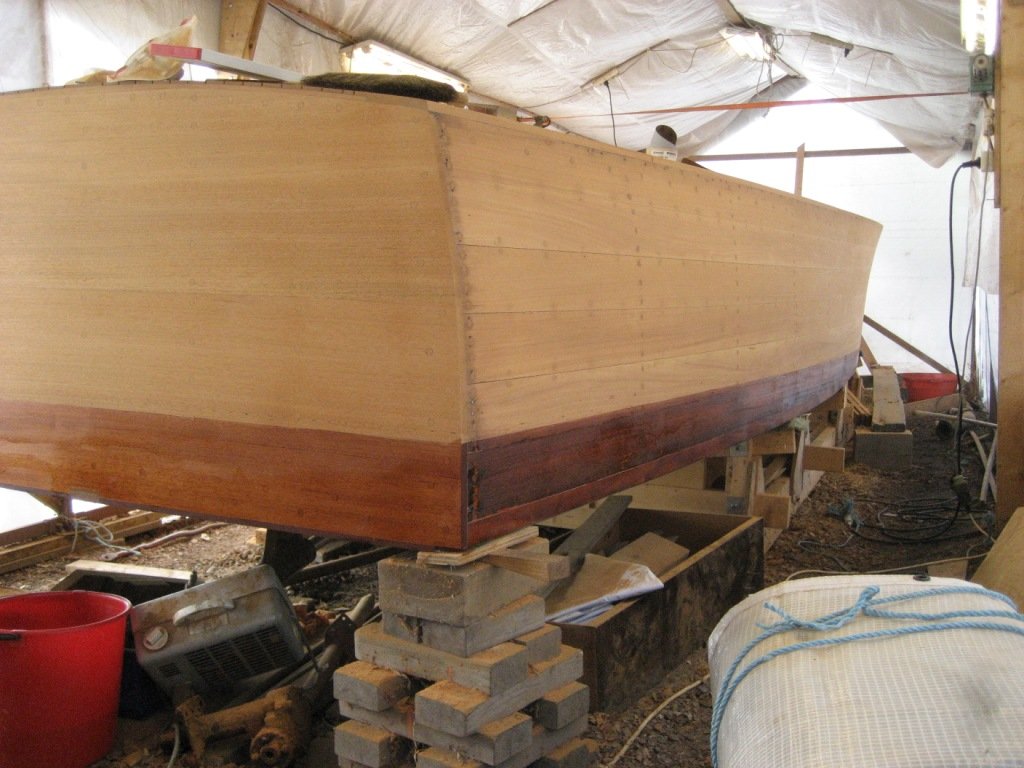

Botten klar Botten klar

Vändningen

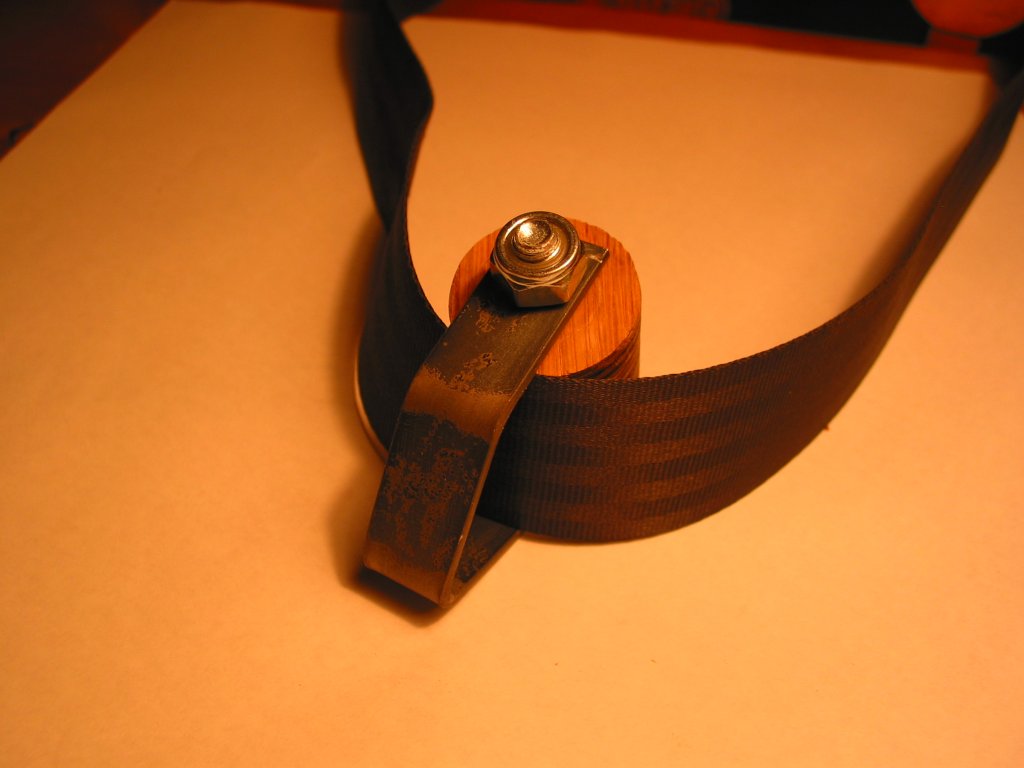

Detalj av blocket som hängde i taljan Detalj av blocket som hängde i taljan

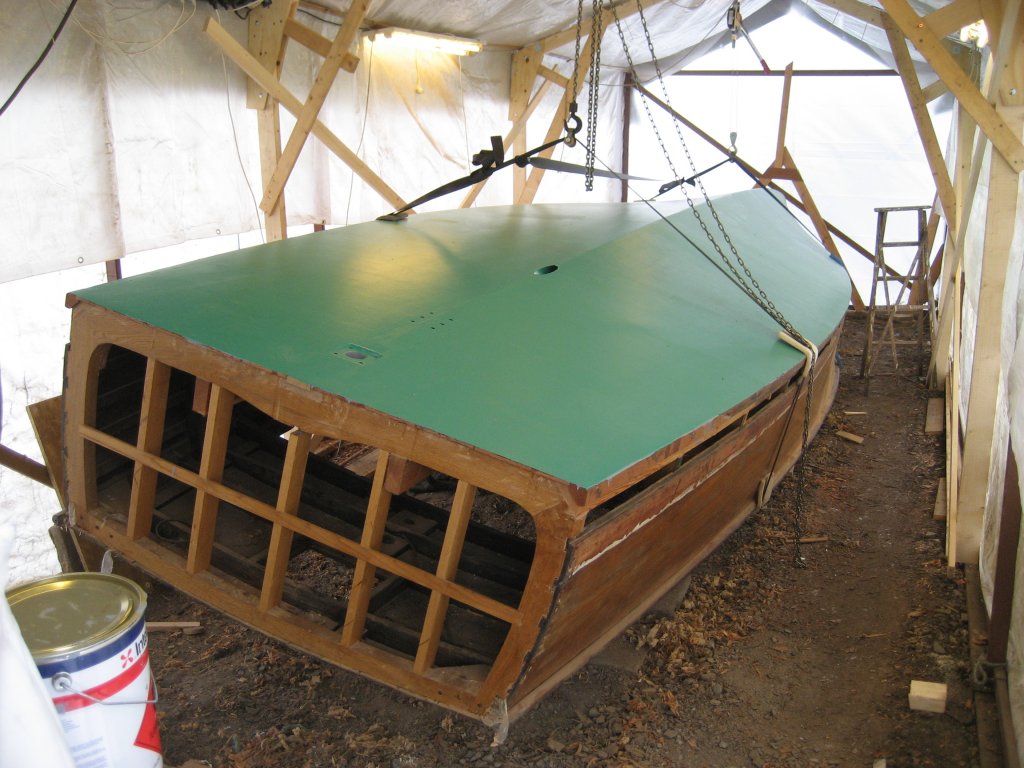

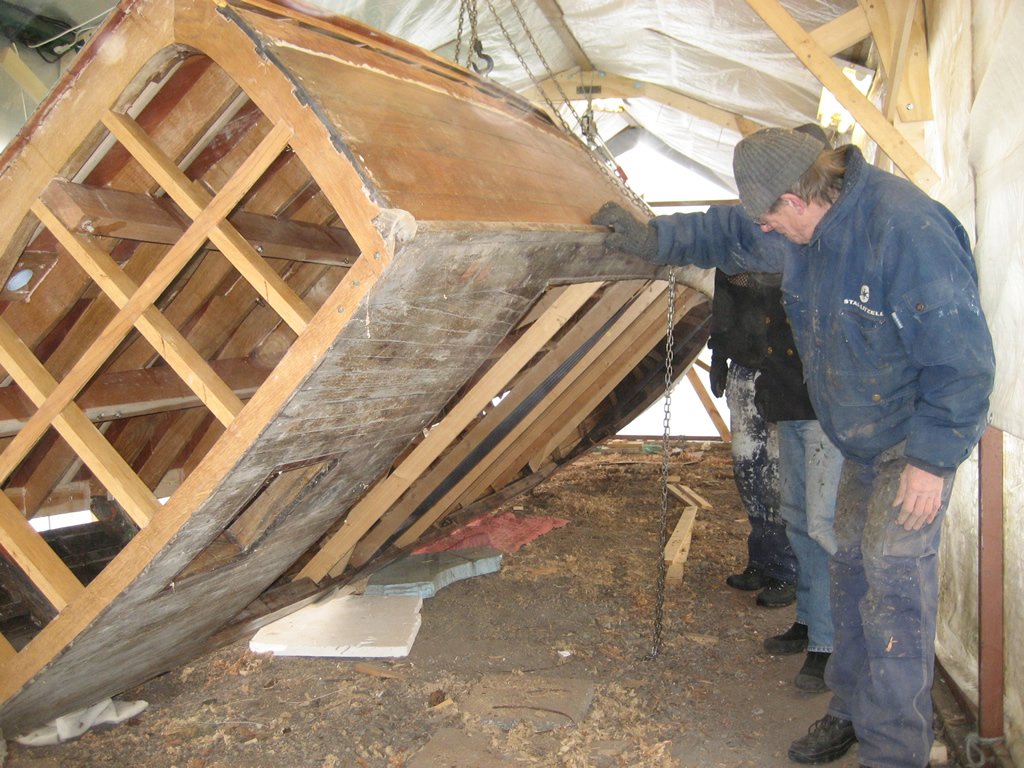

Skrovet lyft från bockarna Skrovet lyft från bockarna
Snart går hon runt Snart går hon runt

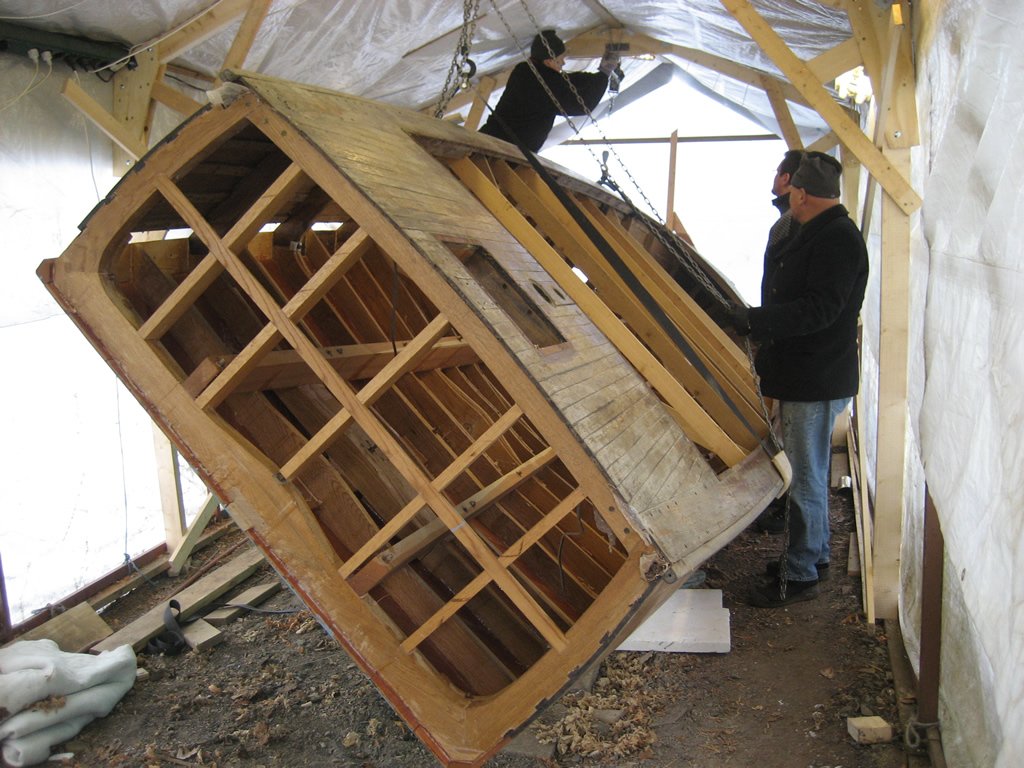

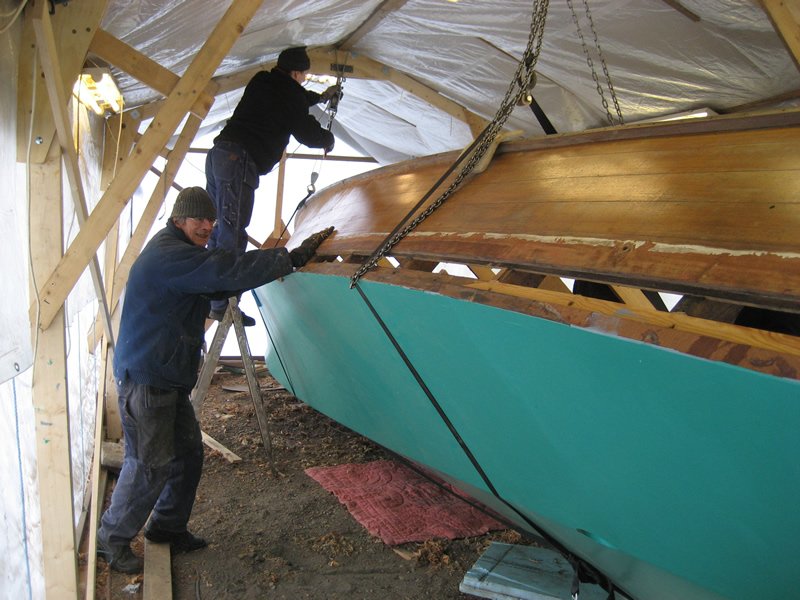

Sakta ner på rätt köl Sakta ner på rätt köl
Snart runt Snart runt

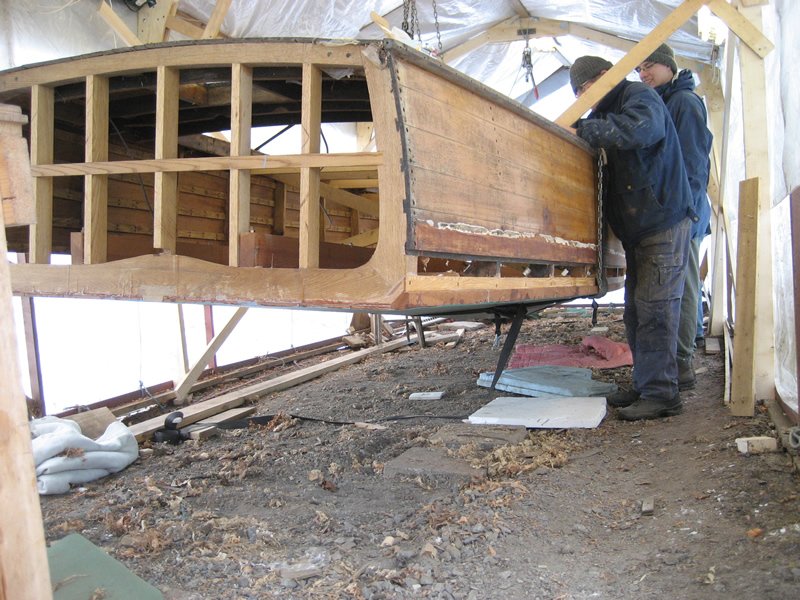

I väntan på vaggan I väntan på vaggan
På plats i vaggan På plats i vaggan

Däck och fribord

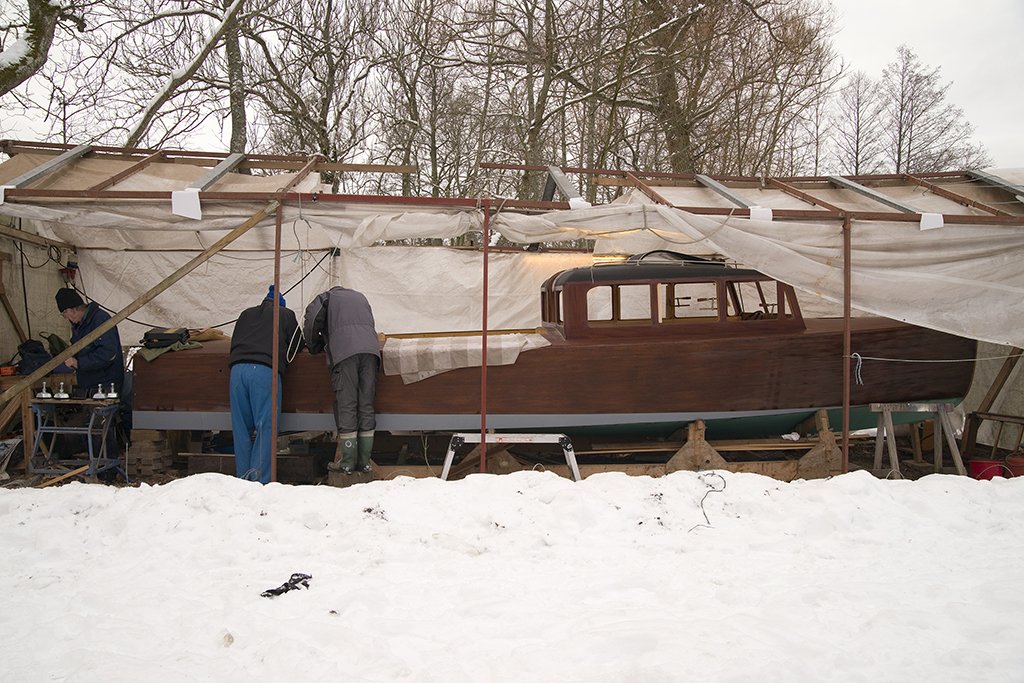

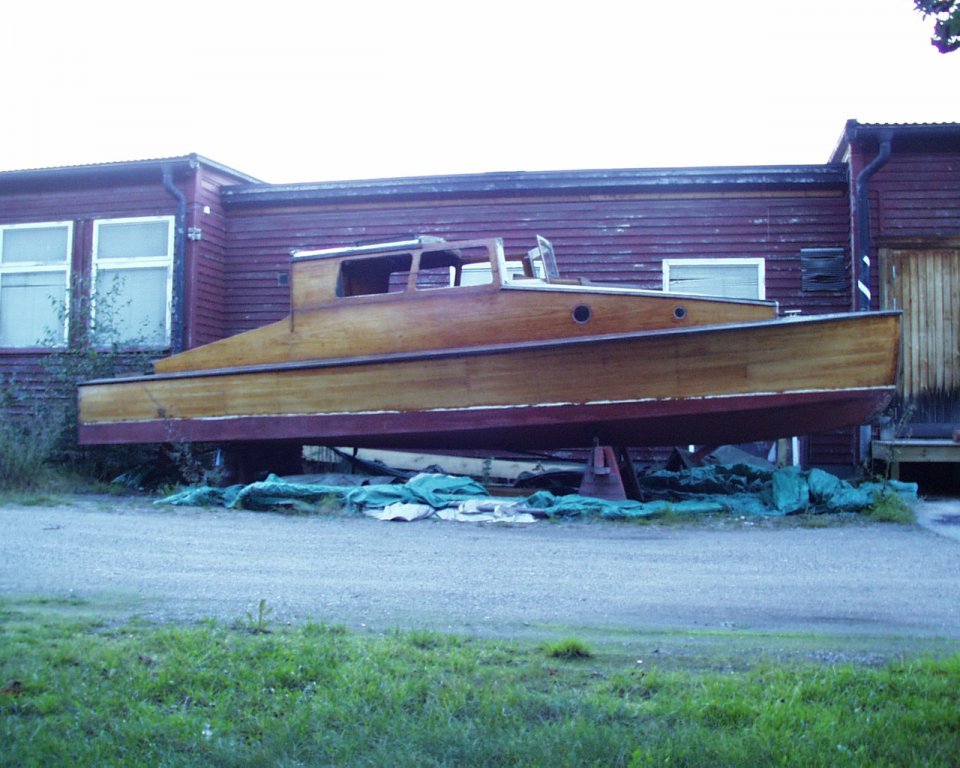

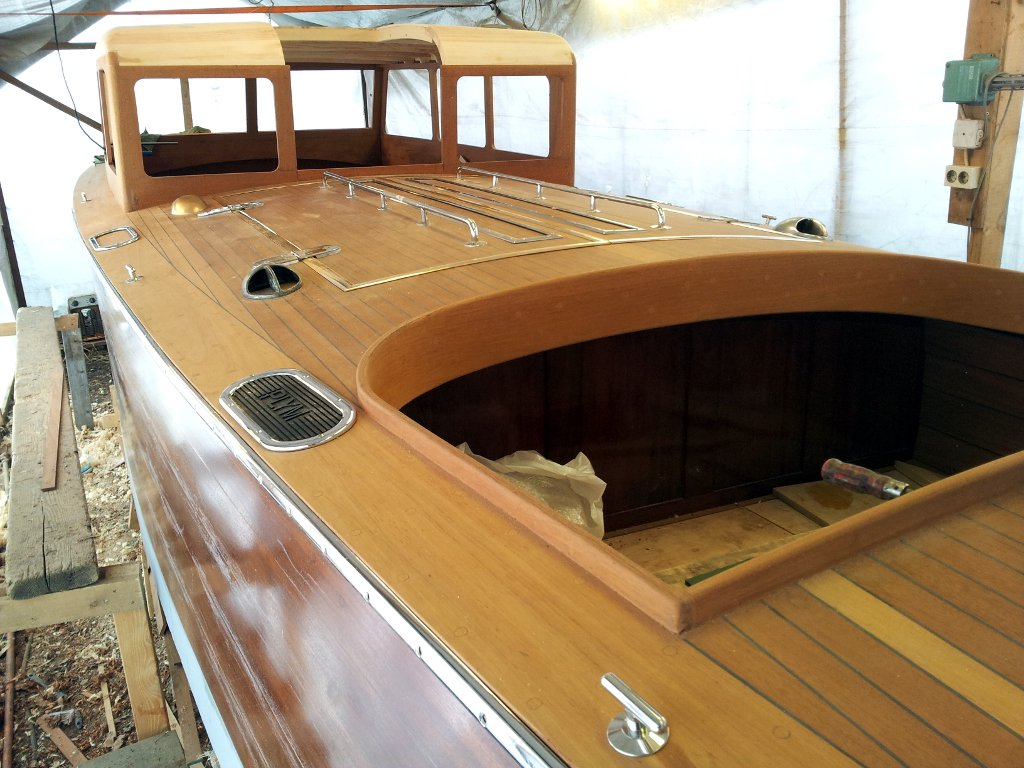

Båten klar exteriört. Ytterligare några lager fernissa och montage av beslagen återstår. Båten klar exteriört. Ytterligare några lager fernissa och montage av beslagen återstår.

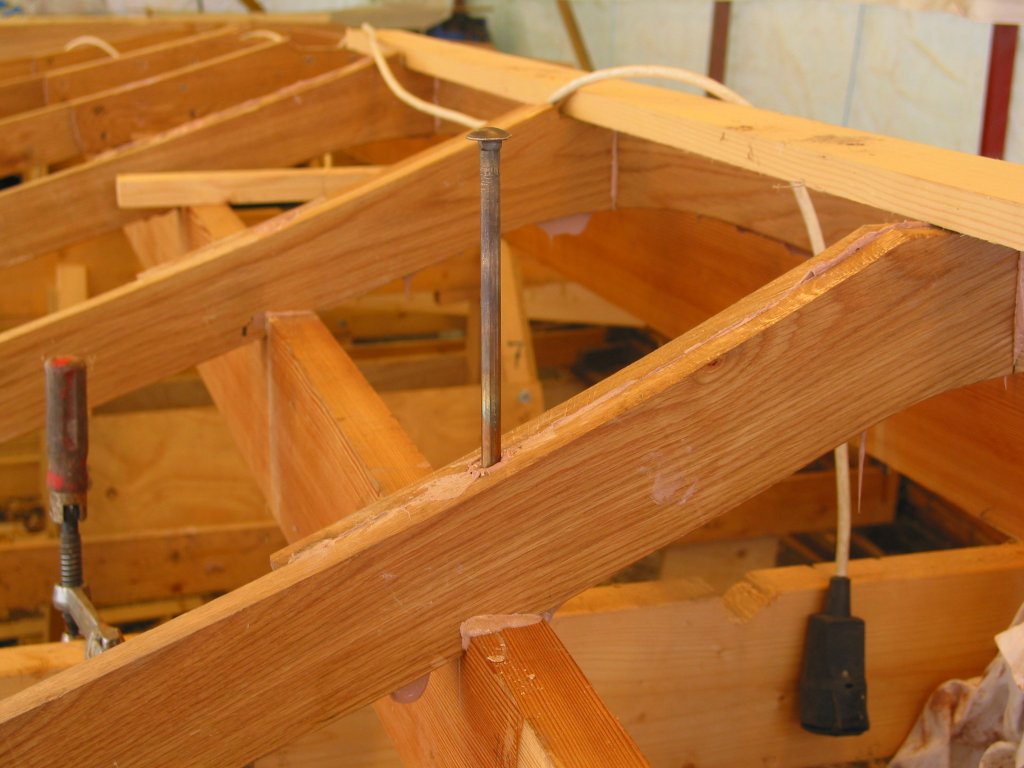

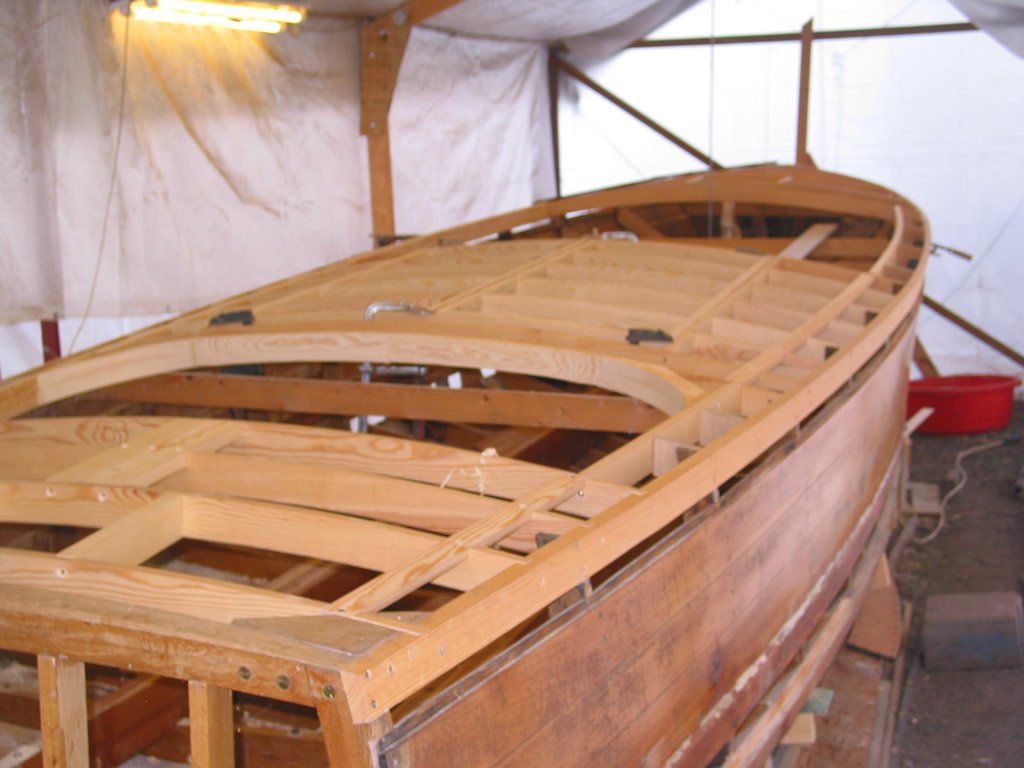

Balksystem till akterdäck Balksystem till akterdäck

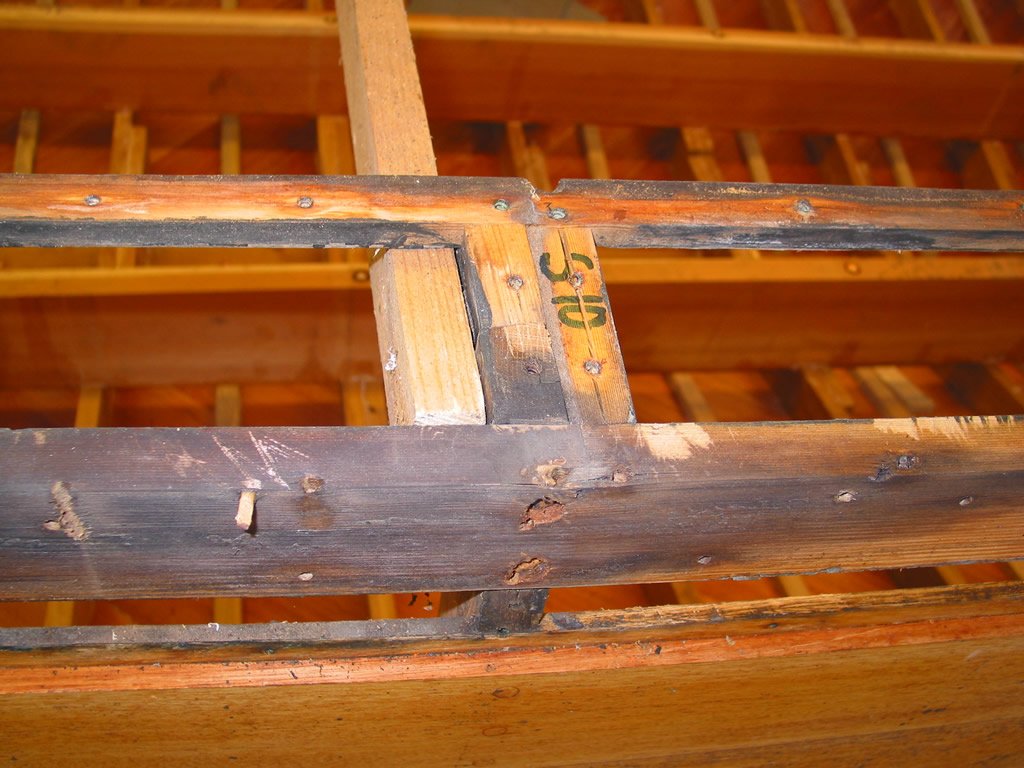

Detalj av relingsvägare med rostangripna järnskruv Detalj av relingsvägare med rostangripna järnskruv

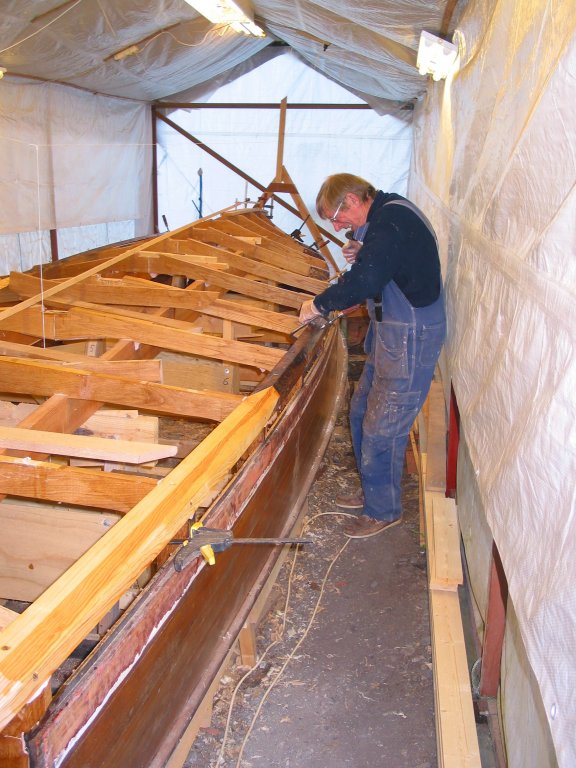

Relingsvägare i mindre god kondition Relingsvägare i mindre god kondition
Relingsvägare och karvel vid kupén Relingsvägare och karvel vid kupén
Relingsvägare vid akterspegel Relingsvägare vid akterspegel

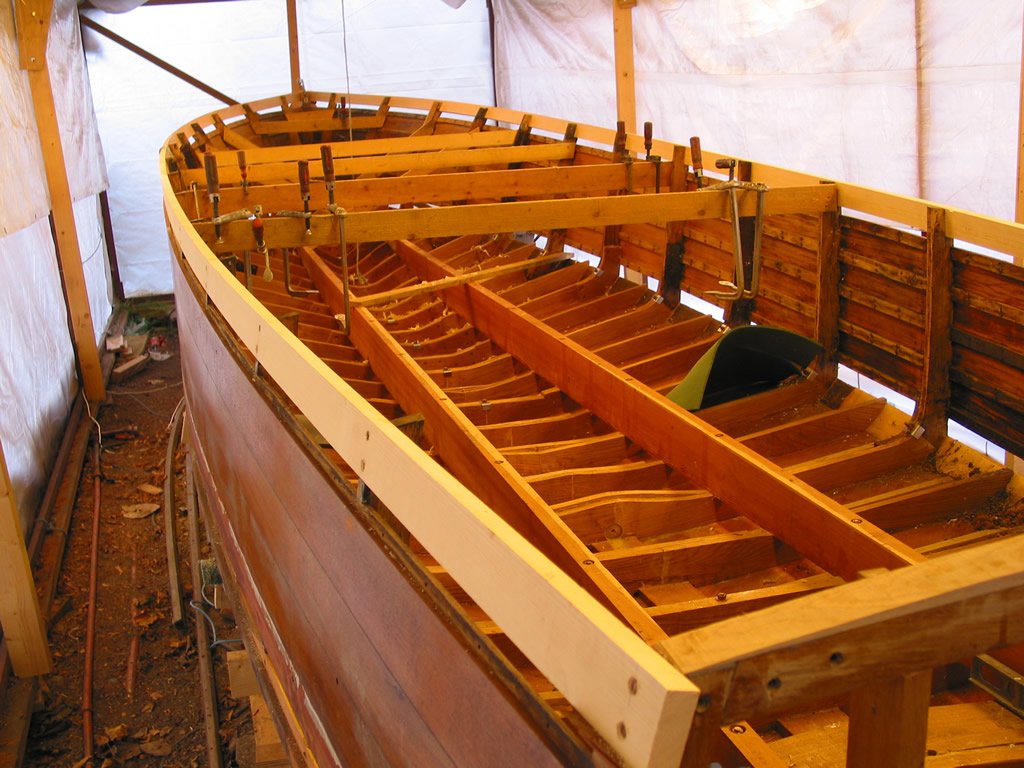

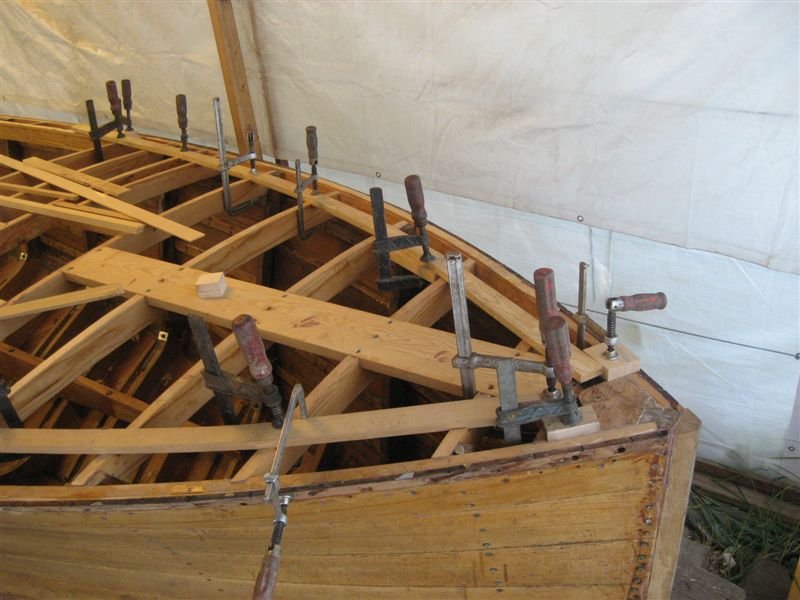

Nya relingsvägare i förskeppet Nya relingsvägare i förskeppet

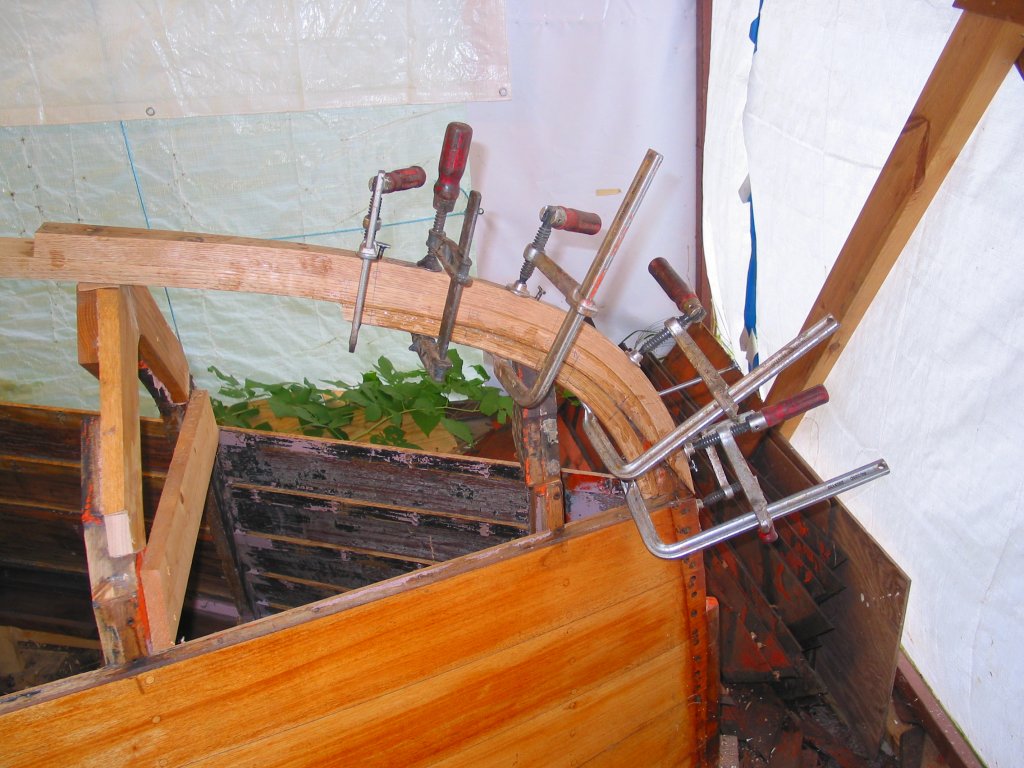

Lite klurigt mot förstäven Lite klurigt mot förstäven

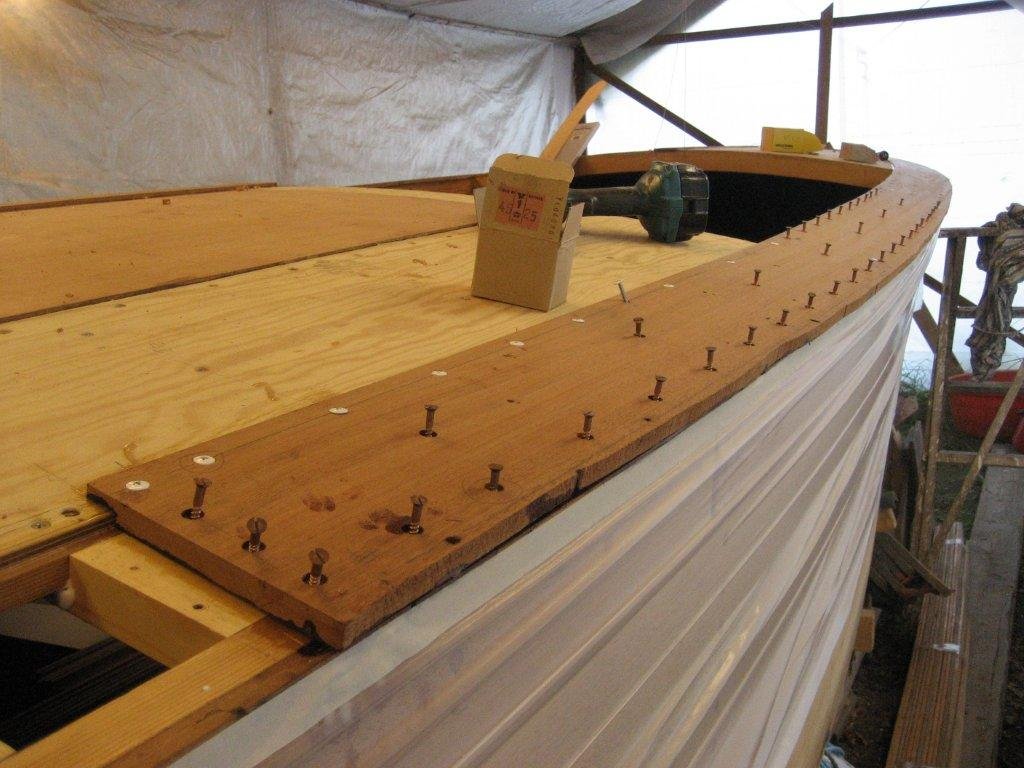

Nya relingsvägaren monterad Nya relingsvägaren monterad

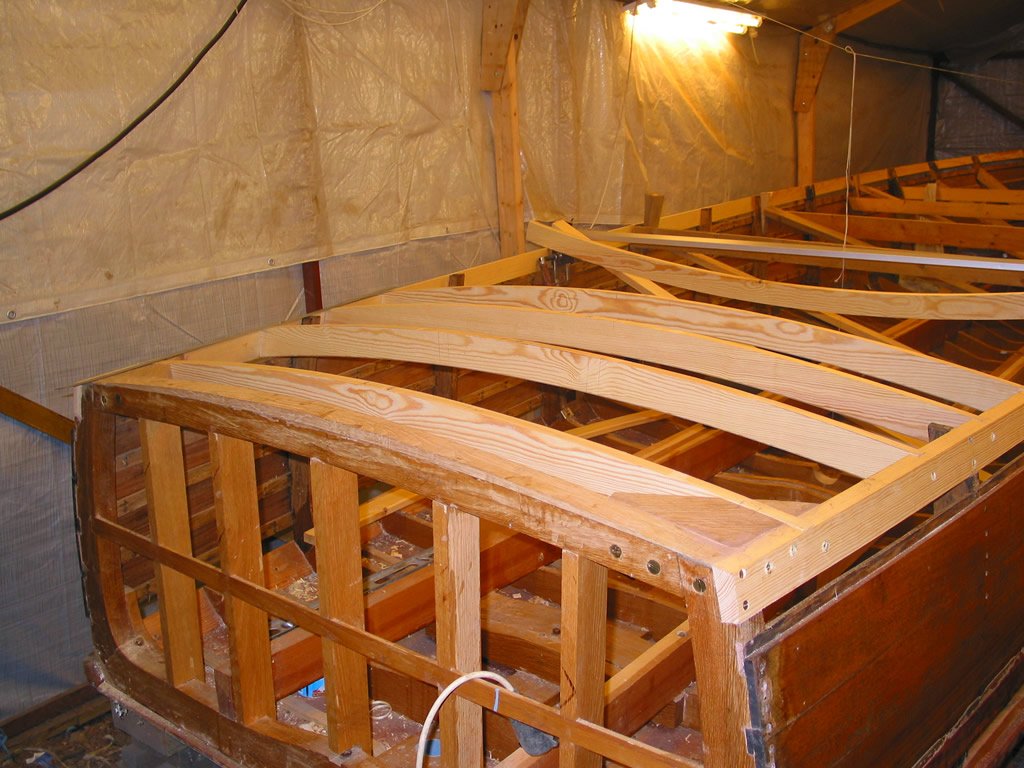

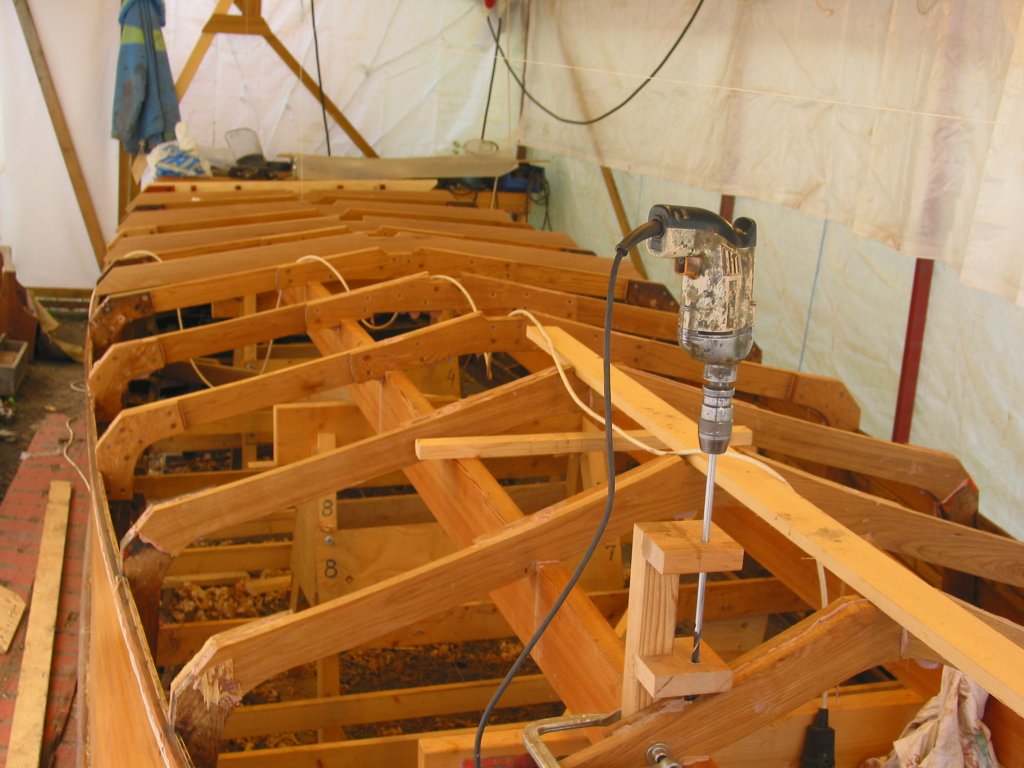

Nya däcksbalkar till akterdäck monterade Nya däcksbalkar till akterdäck monterade
Stommen runt aktre sittbrunnen Stommen runt aktre sittbrunnen

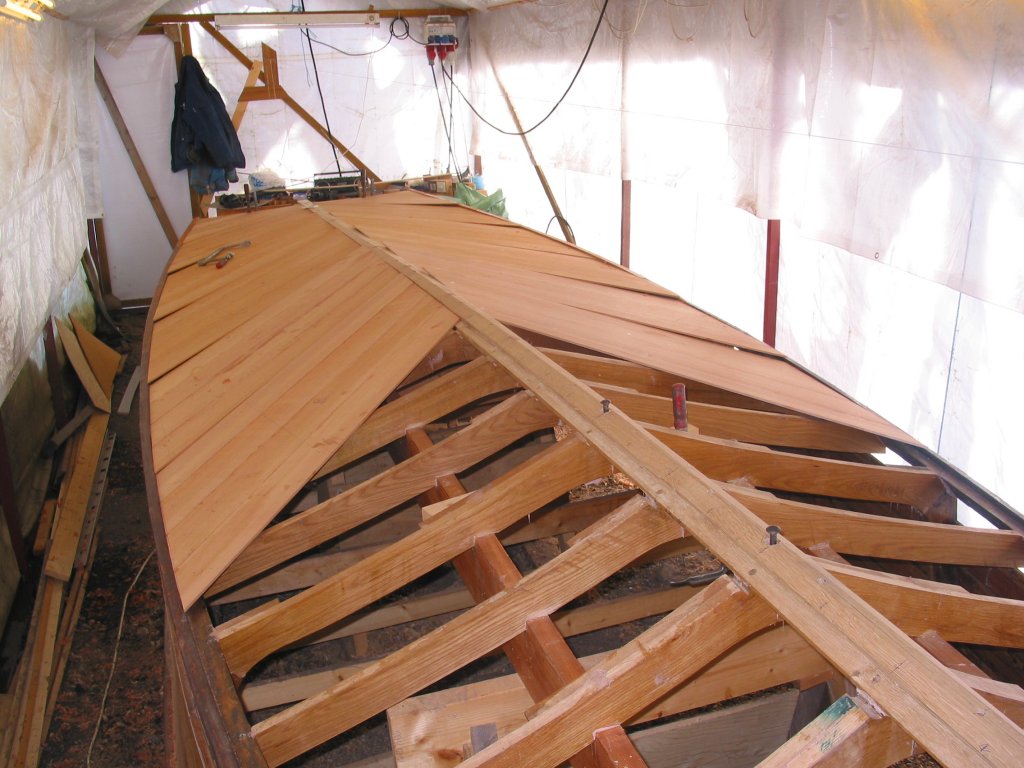

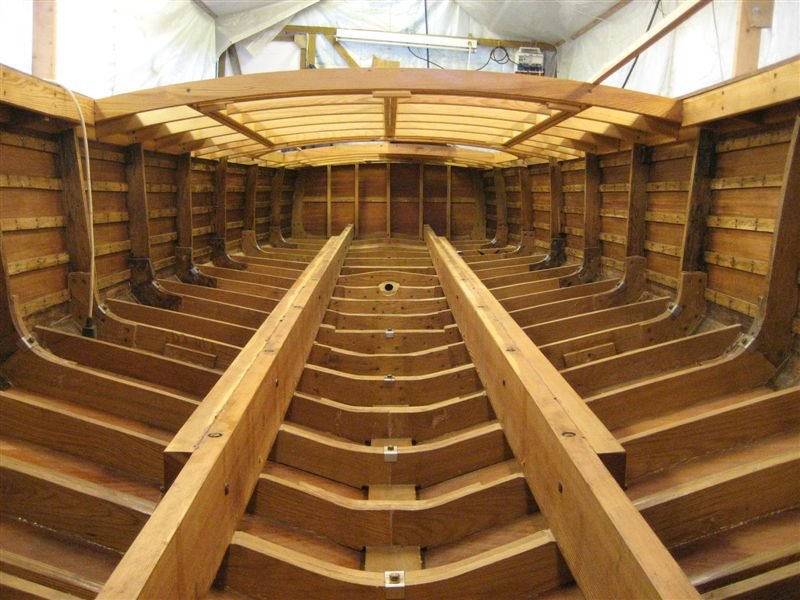

Hela däckstommen klar Hela däckstommen klar

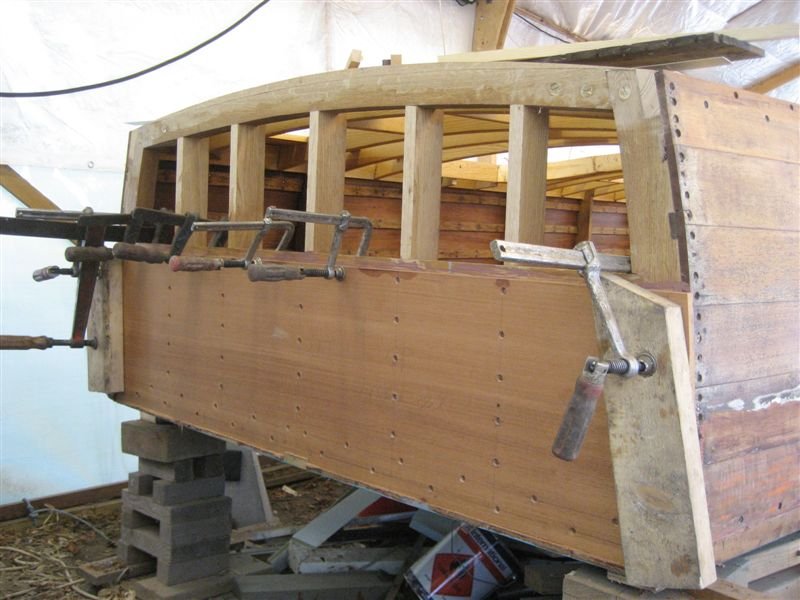

Undre akterspegelhalvan monterad Undre akterspegelhalvan monterad

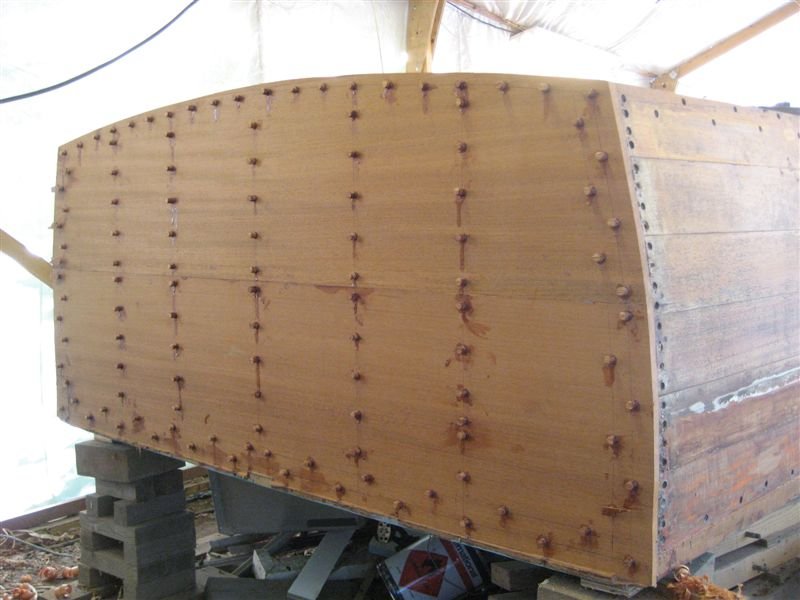

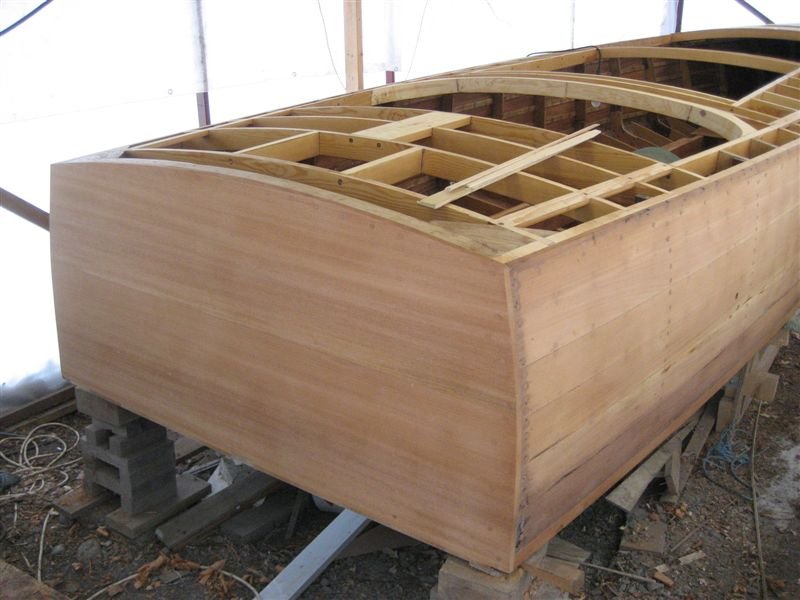

Akterspegeln monterad och pluggad Akterspegeln monterad och pluggad
Alla utstickande pluggar avfrästa och skrovet helt igen Alla utstickande pluggar avfrästa och skrovet helt igen

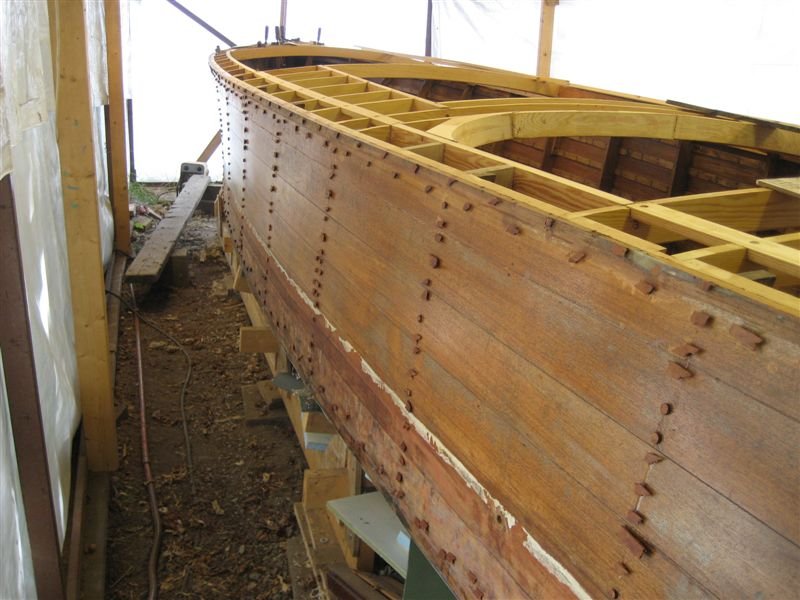

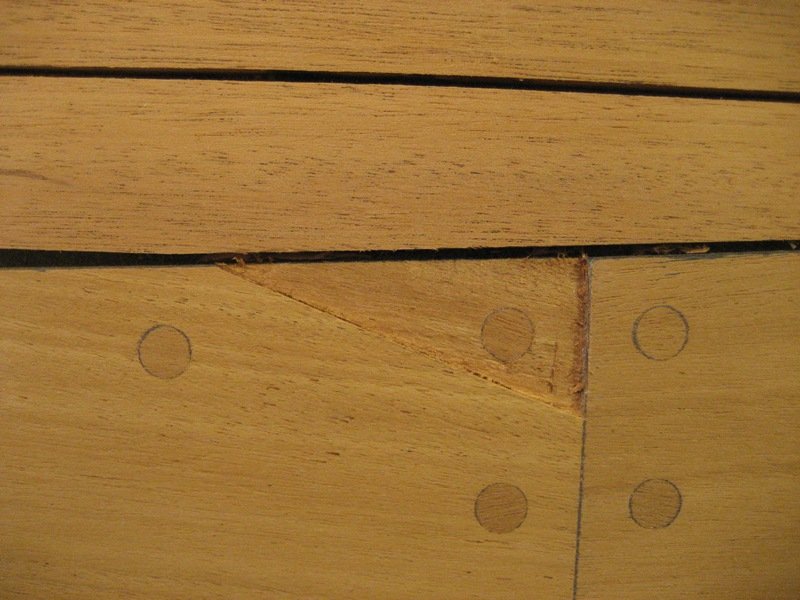

Friborden omskruvade och pluggade Friborden omskruvade och pluggade

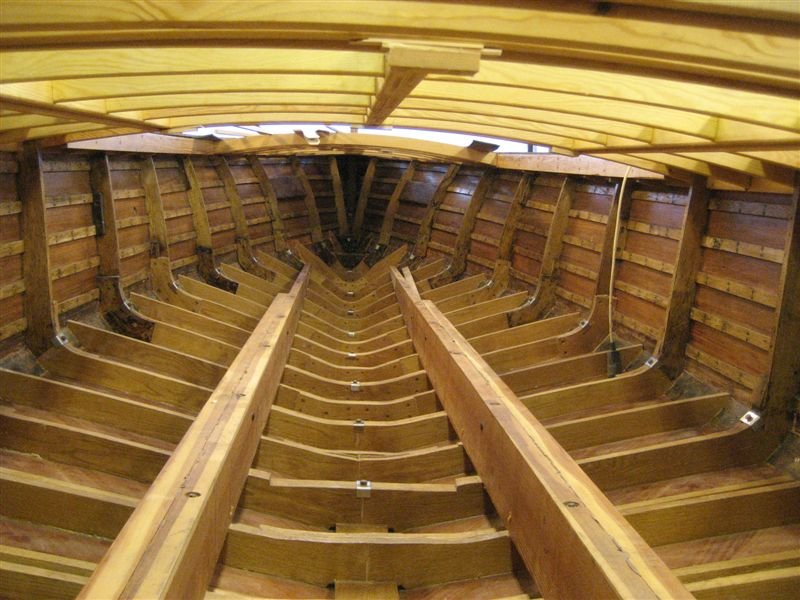

Insidan impregnerad och fernissad (mot fören) Insidan impregnerad och fernissad (mot fören)
Insidan impregnerad och fernissad (mot aktern) Insidan impregnerad och fernissad (mot aktern)

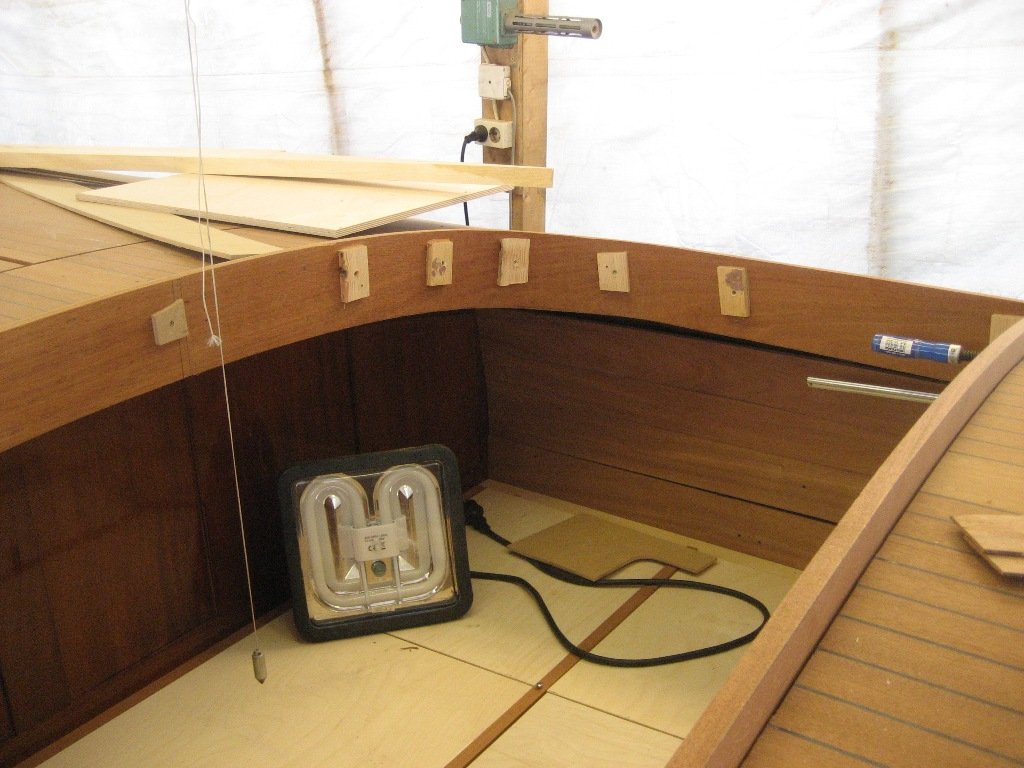

Lister under inre skarndäckskant under montering Lister under inre skarndäckskant under montering

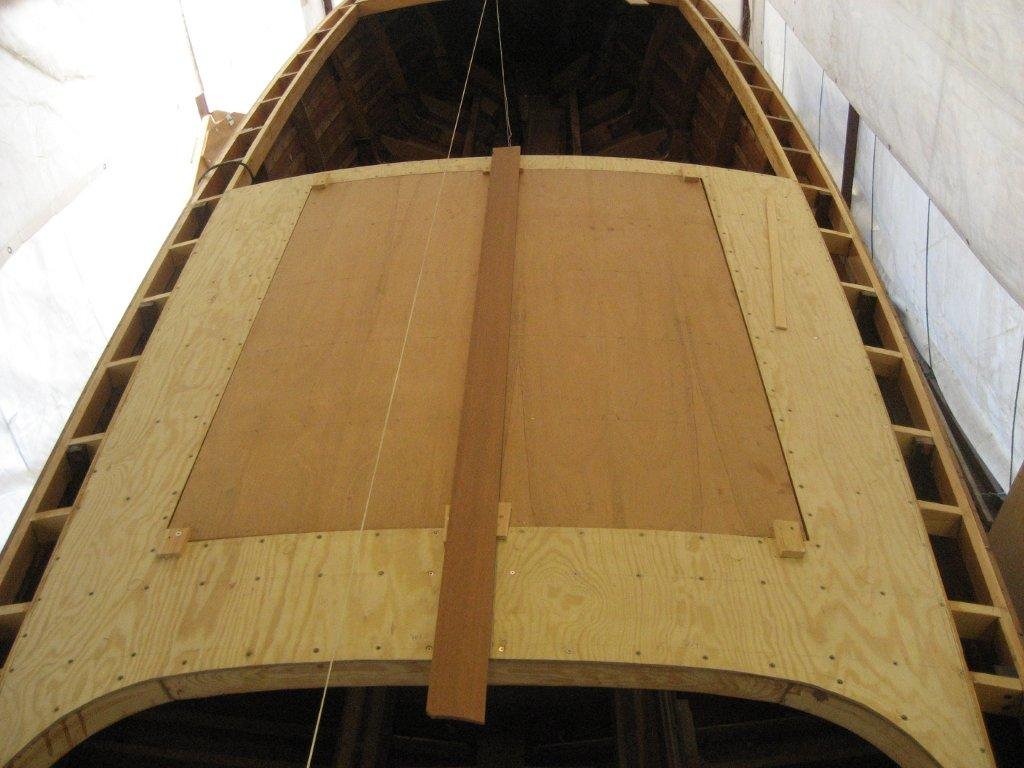

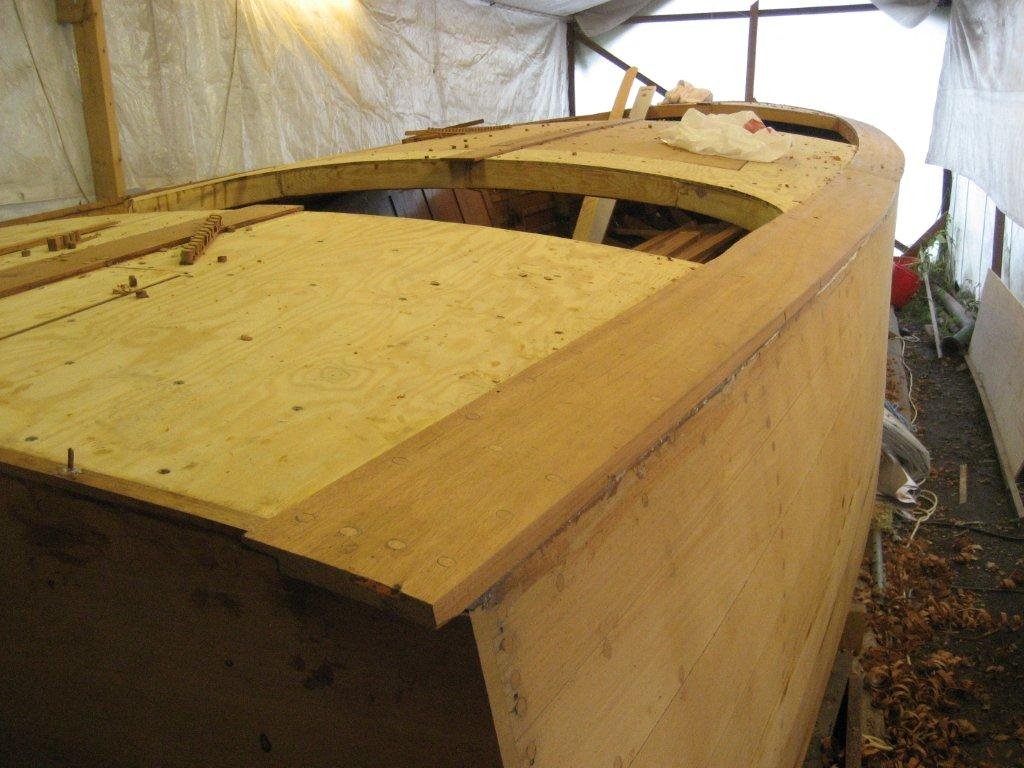

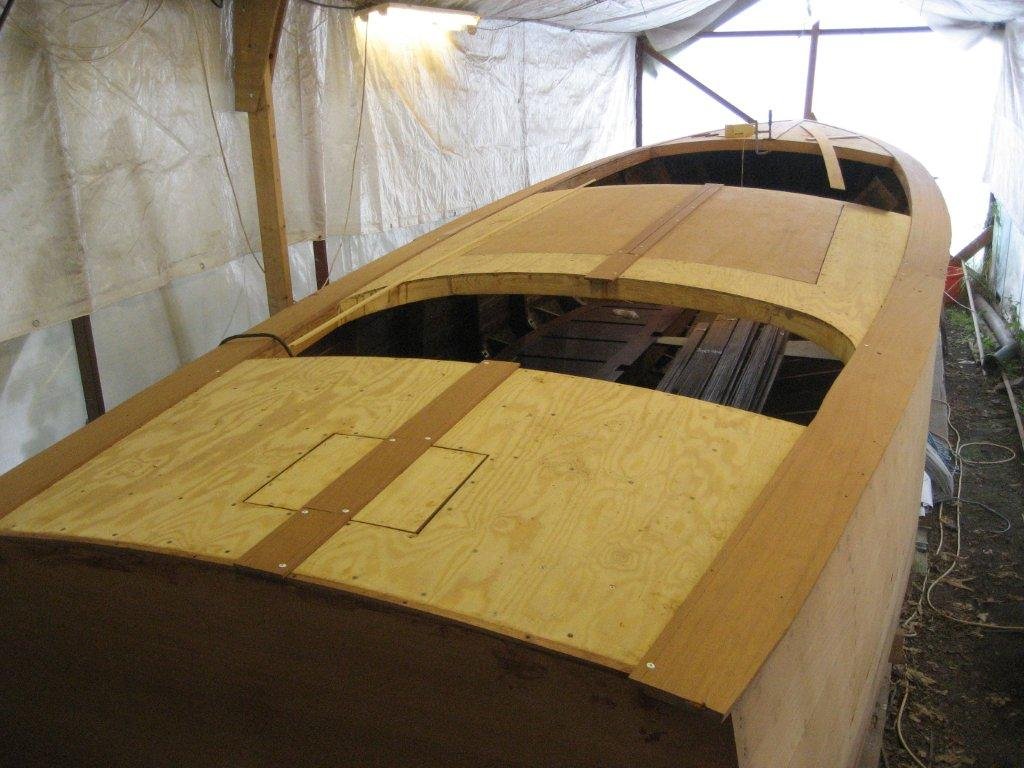

Plywooddäcket tillpassat Plywooddäcket tillpassat

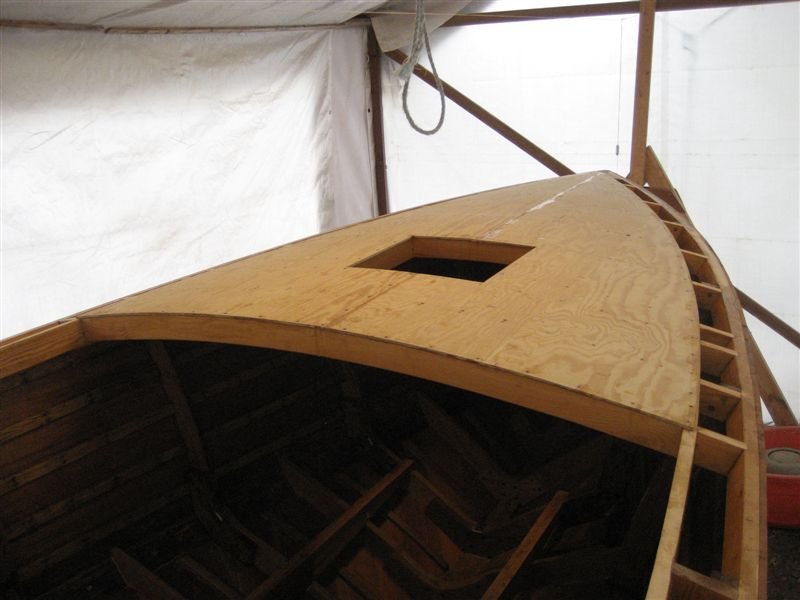

Fördäckets plywood monterad Fördäckets plywood monterad

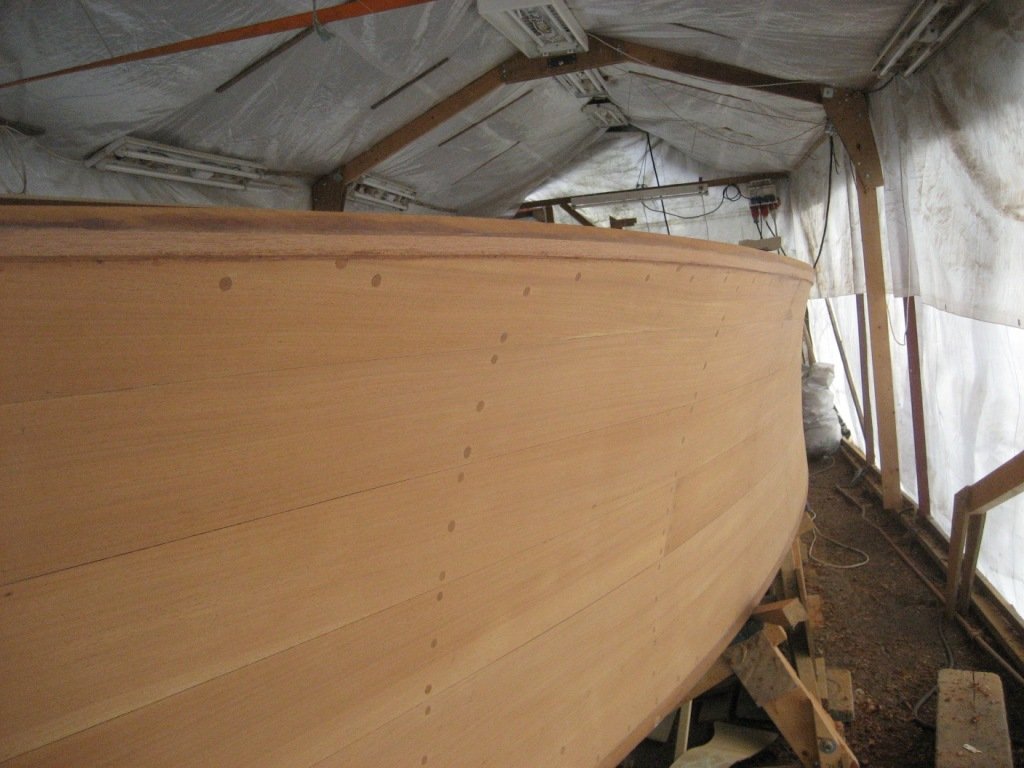

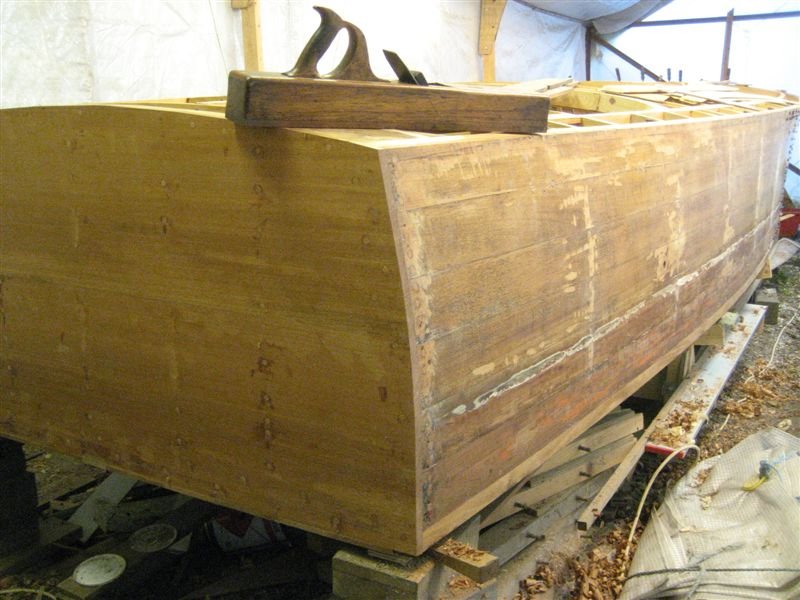

Friborden renskrapade och grovputsade Friborden renskrapade och grovputsade
Plywood på akterdäck monterad Plywood på akterdäck monterad

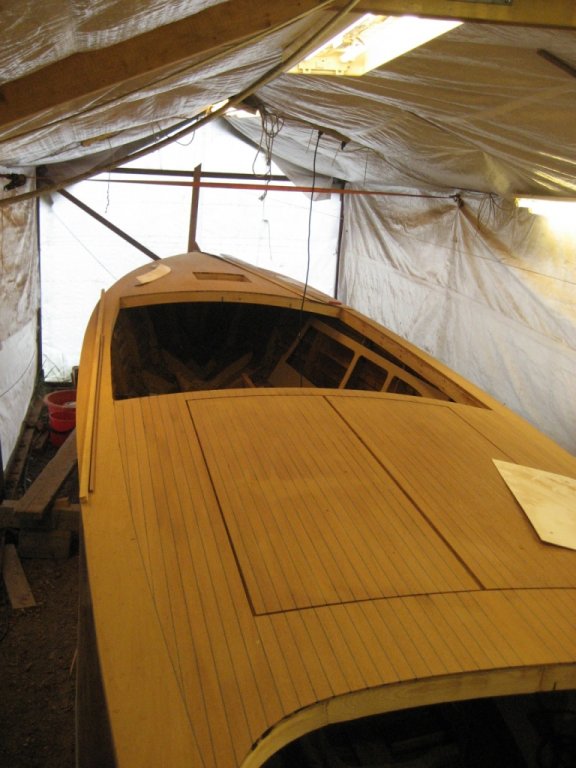

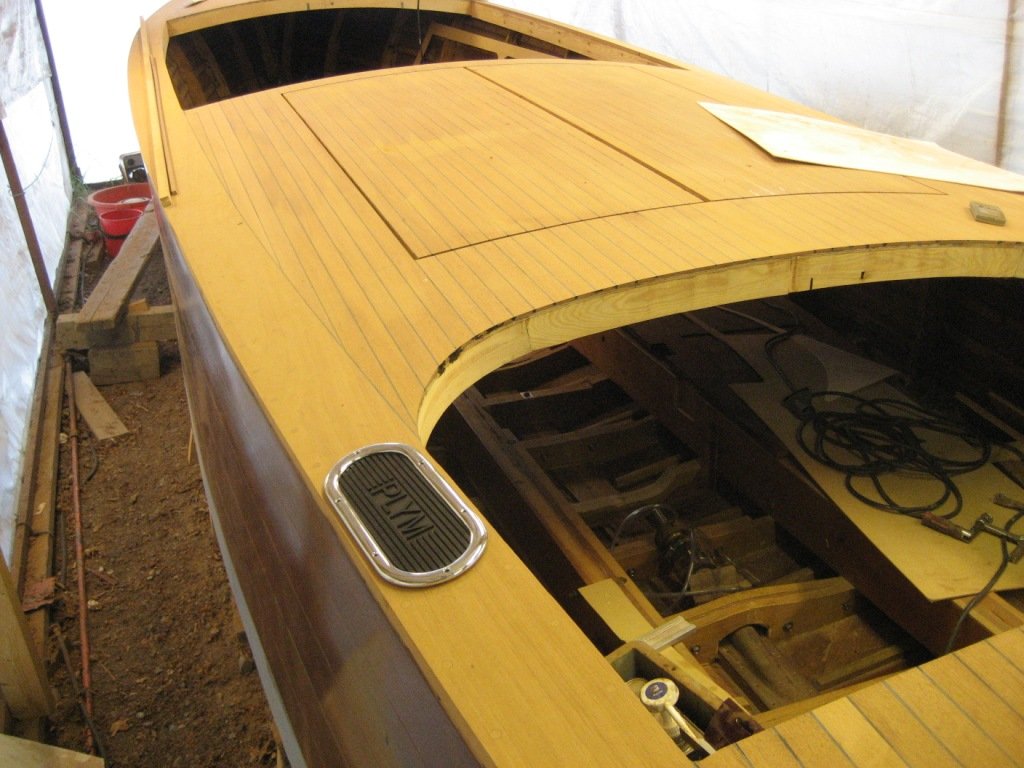

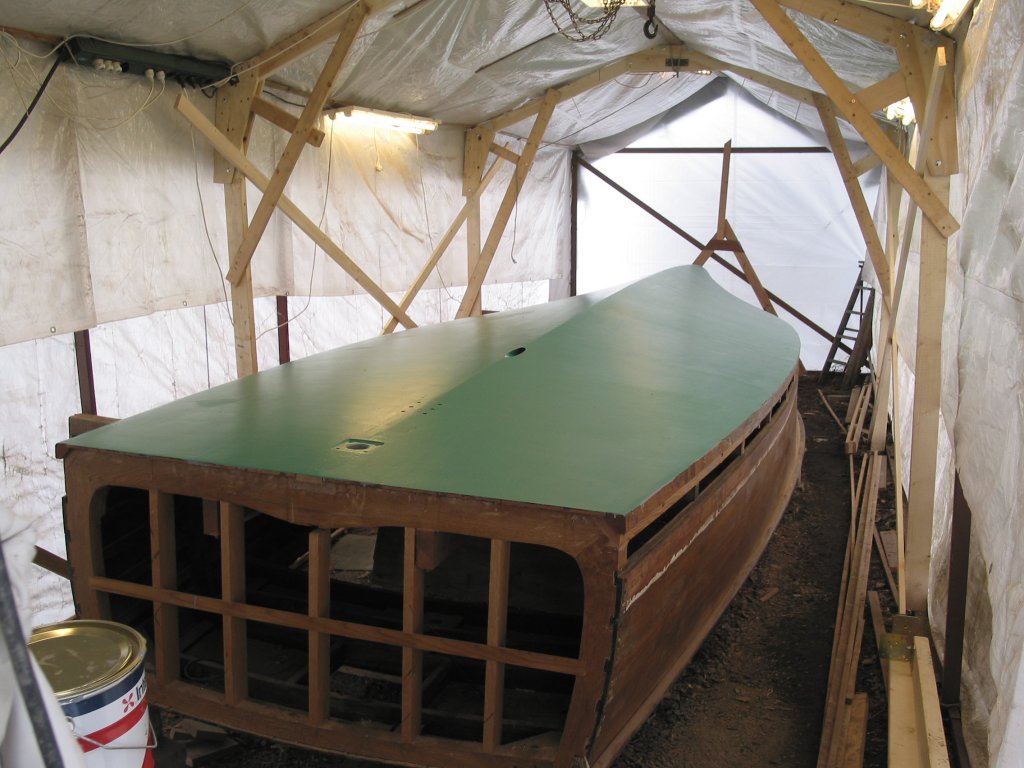

Hela plywooddäcket monterat. Motorluckor provinpassade Hela plywooddäcket monterat. Motorluckor provinpassade
Nya skarndäck och mittfiskar tillpassade och provmonterade Nya skarndäck och mittfiskar tillpassade och provmonterade
Skarndäck under montering Skarndäck under montering
Skarndäck färdigmonterat Skarndäck färdigmonterat

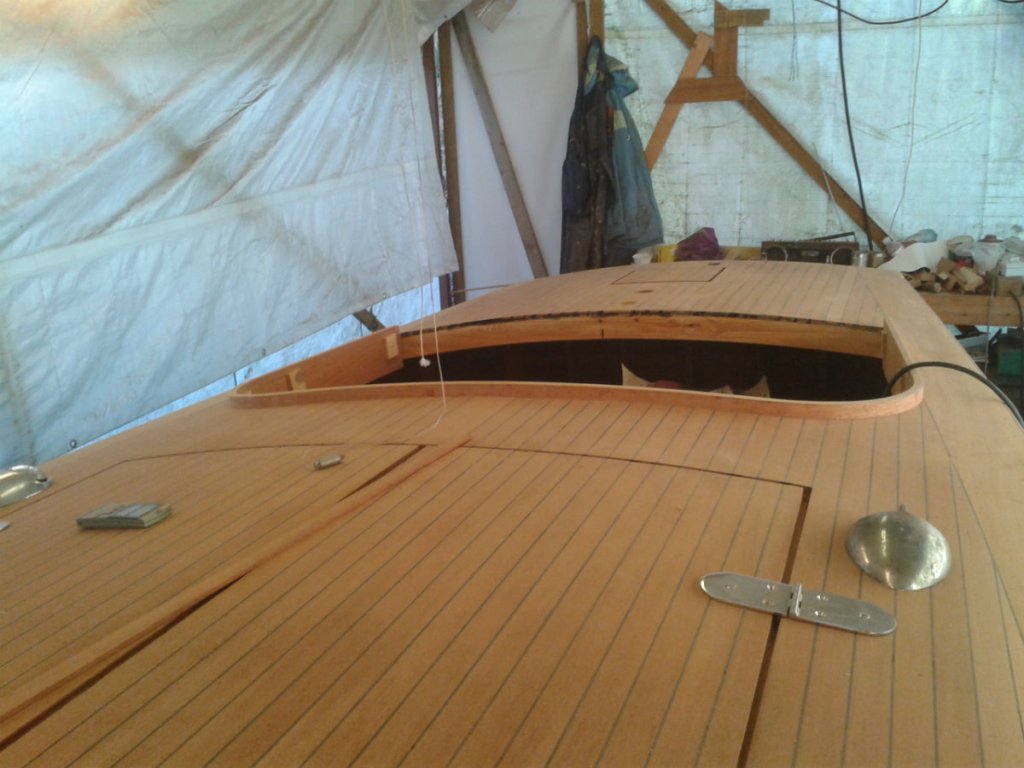

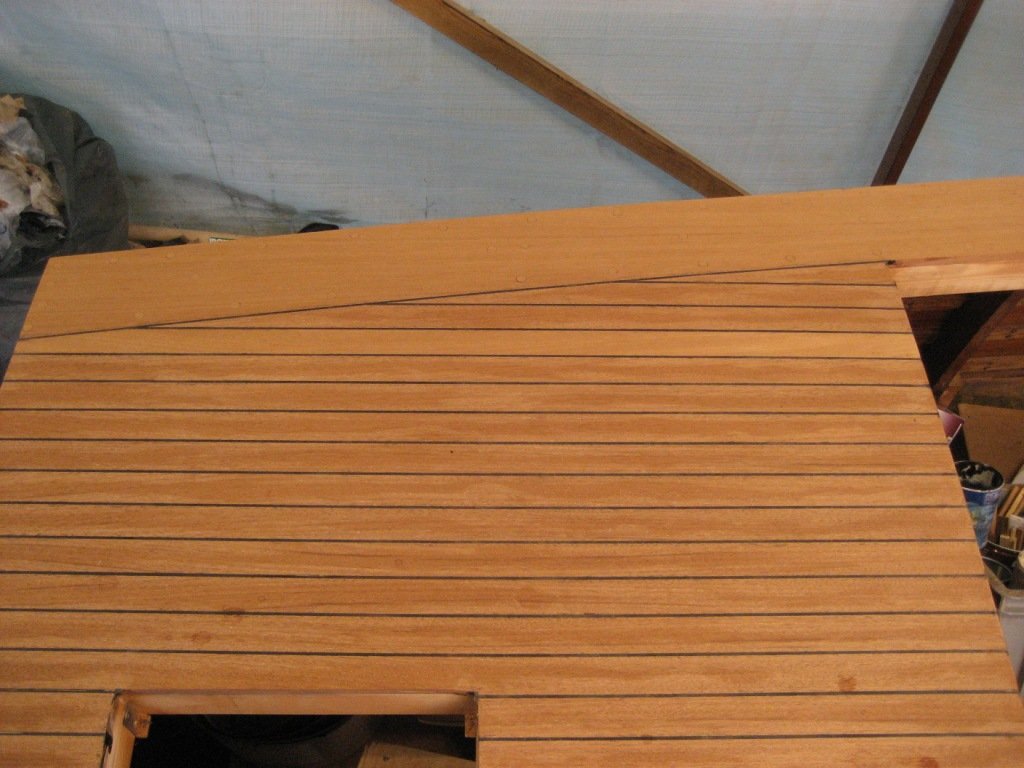

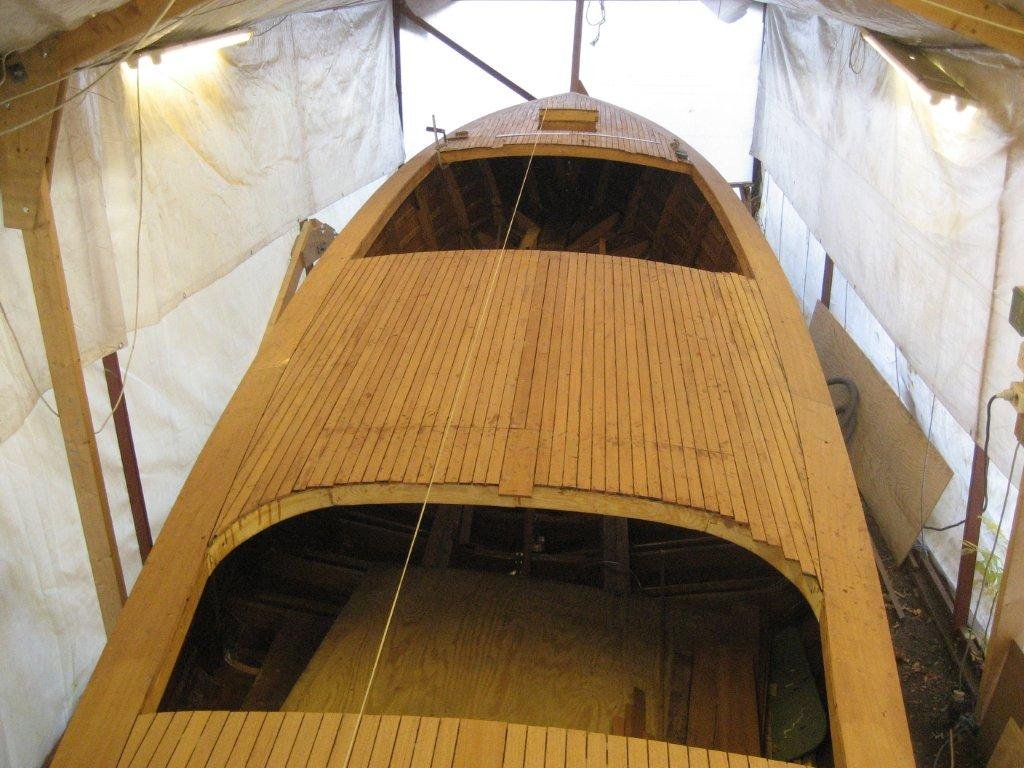

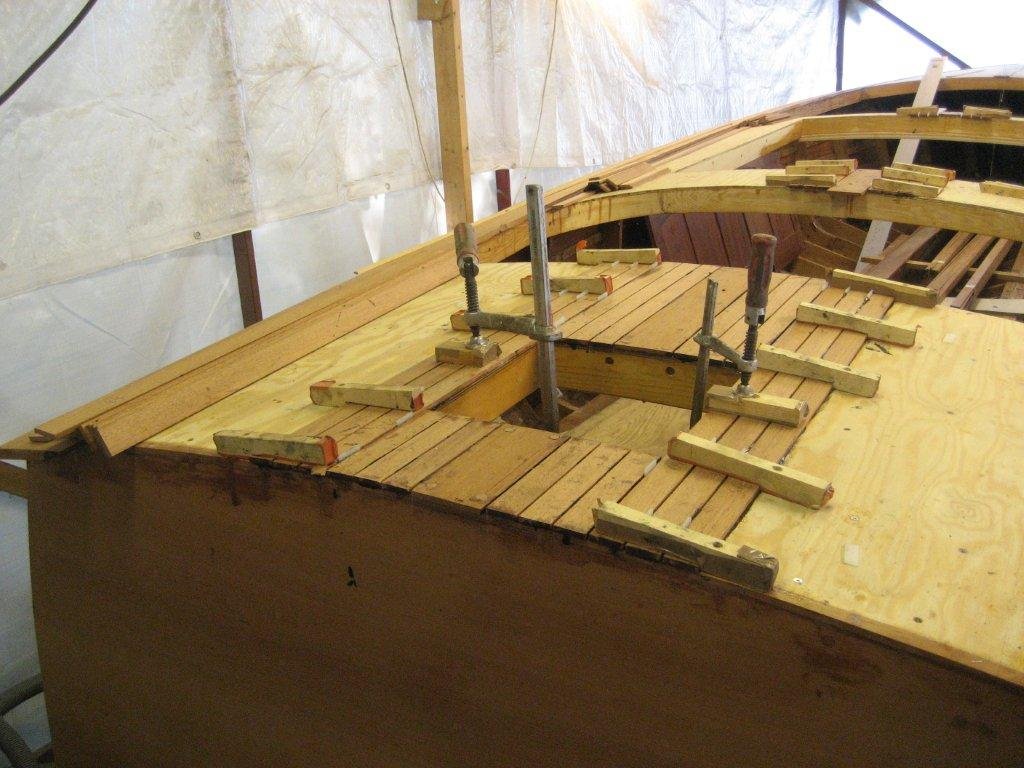

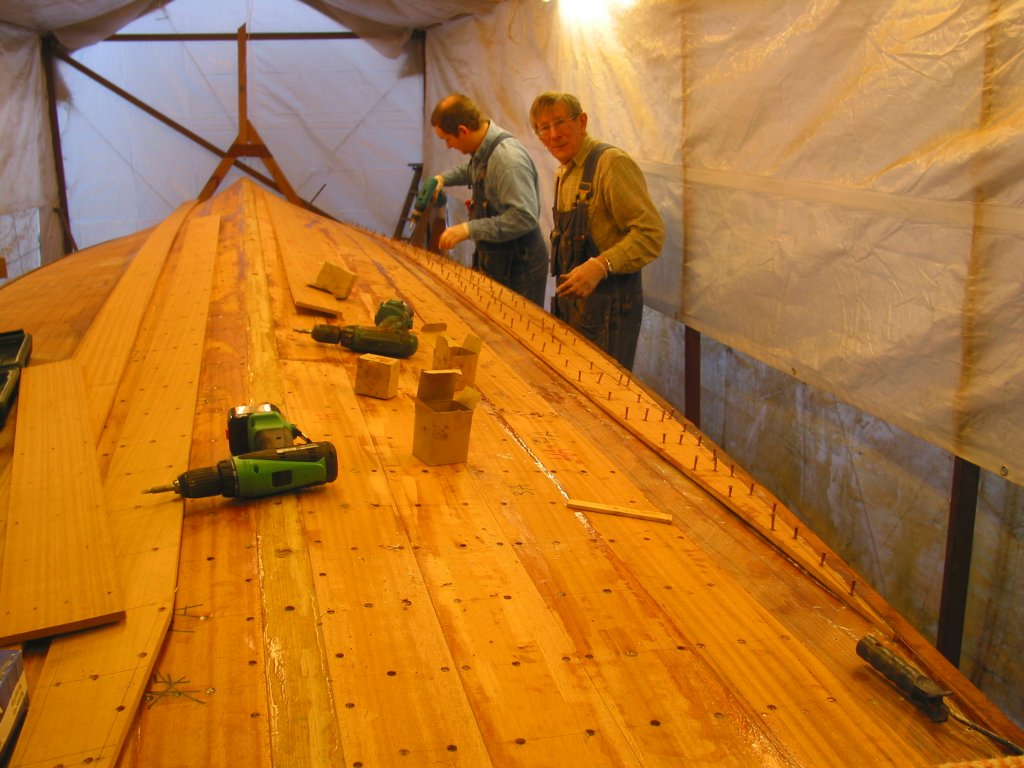

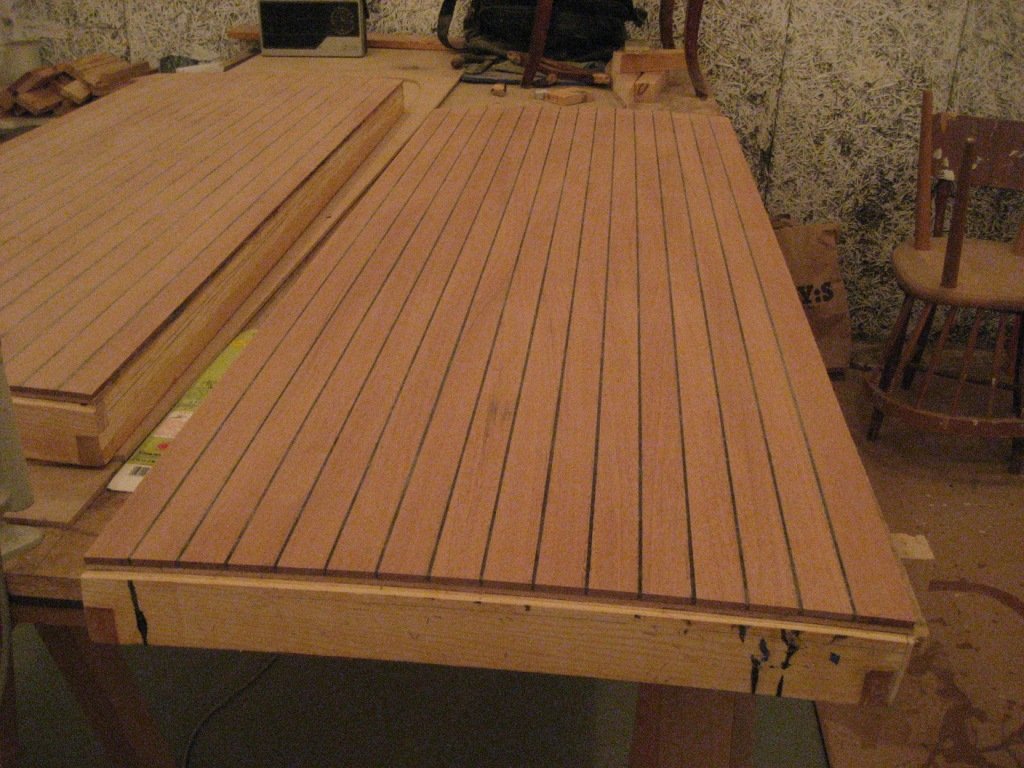

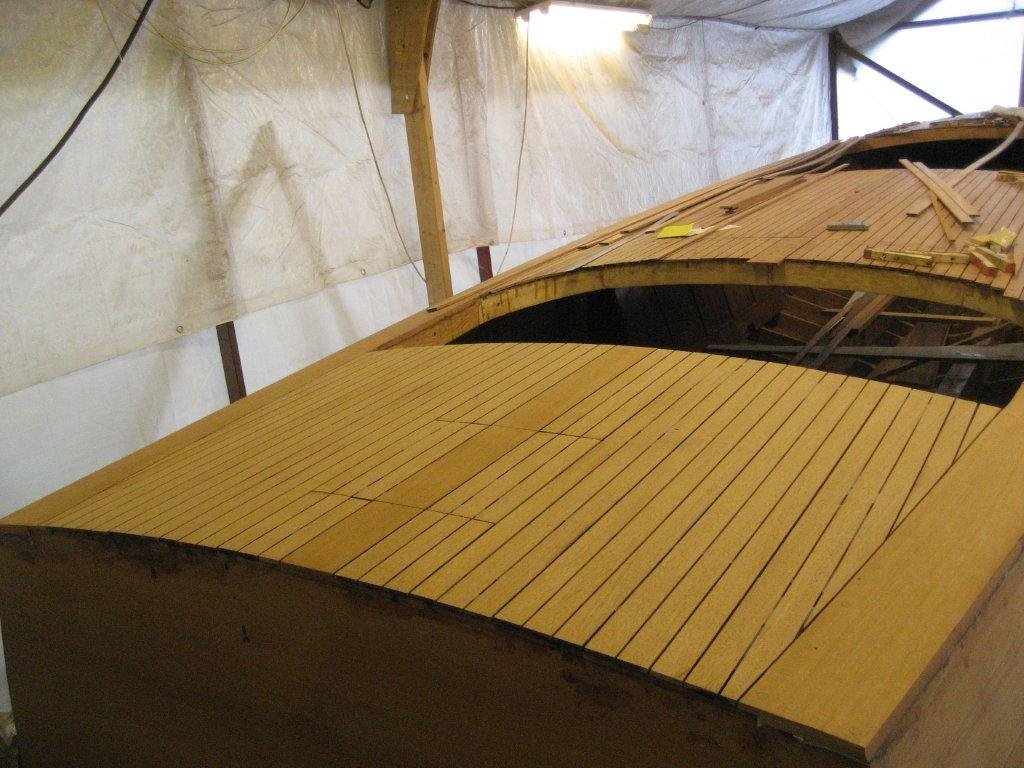

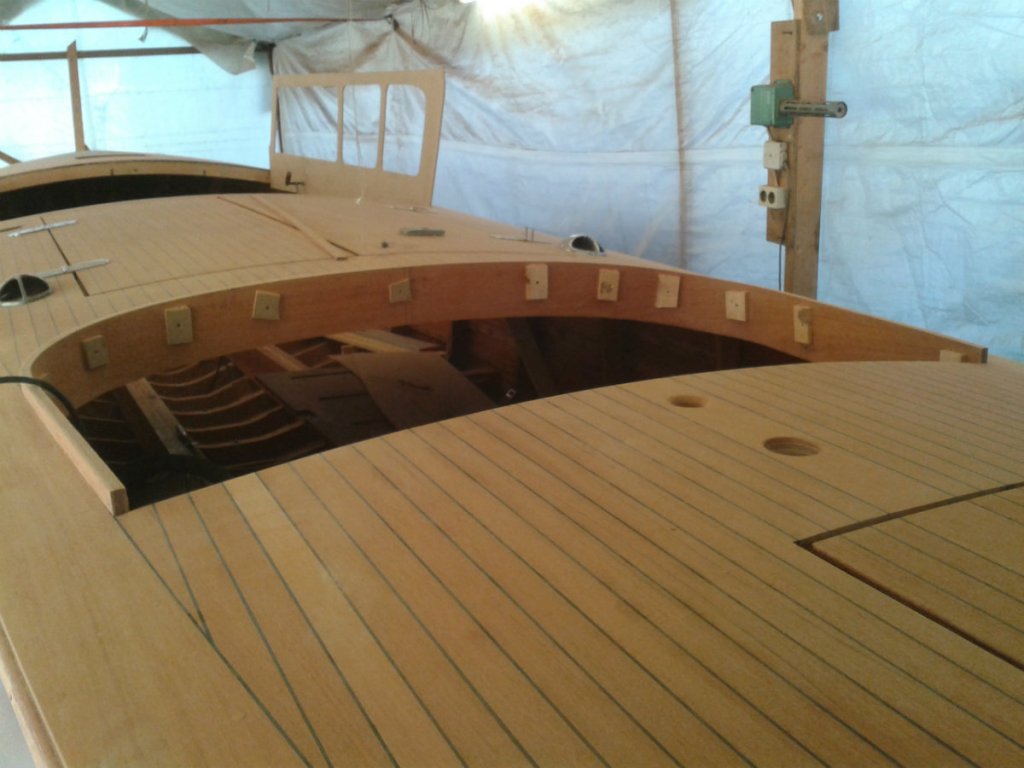

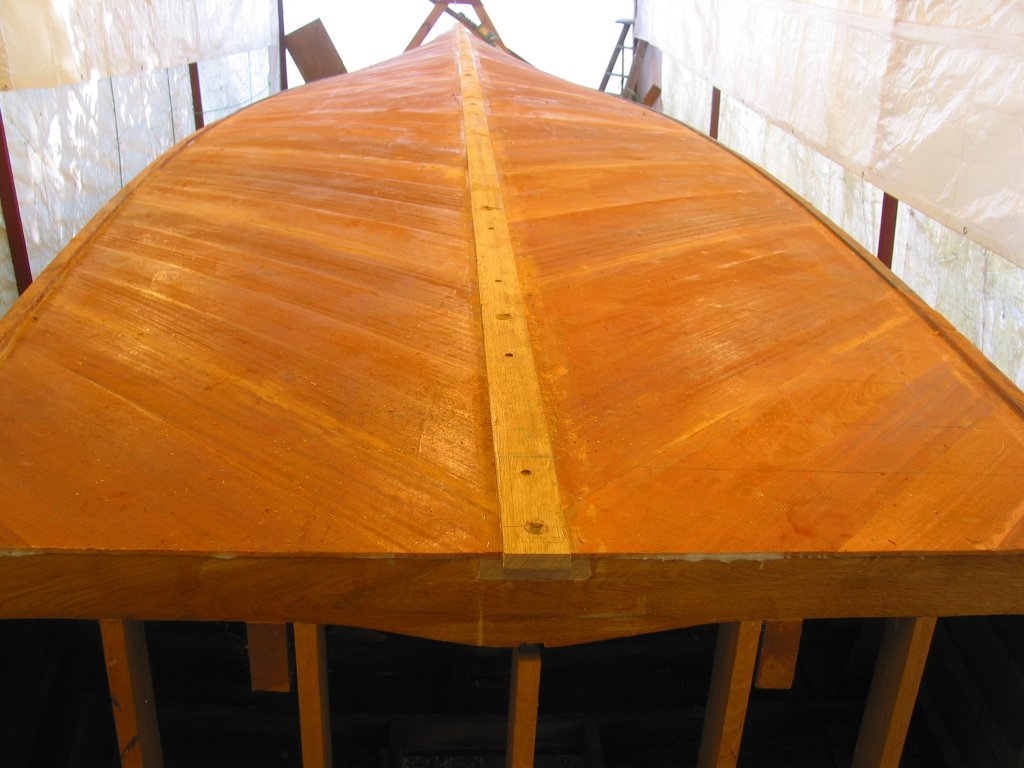

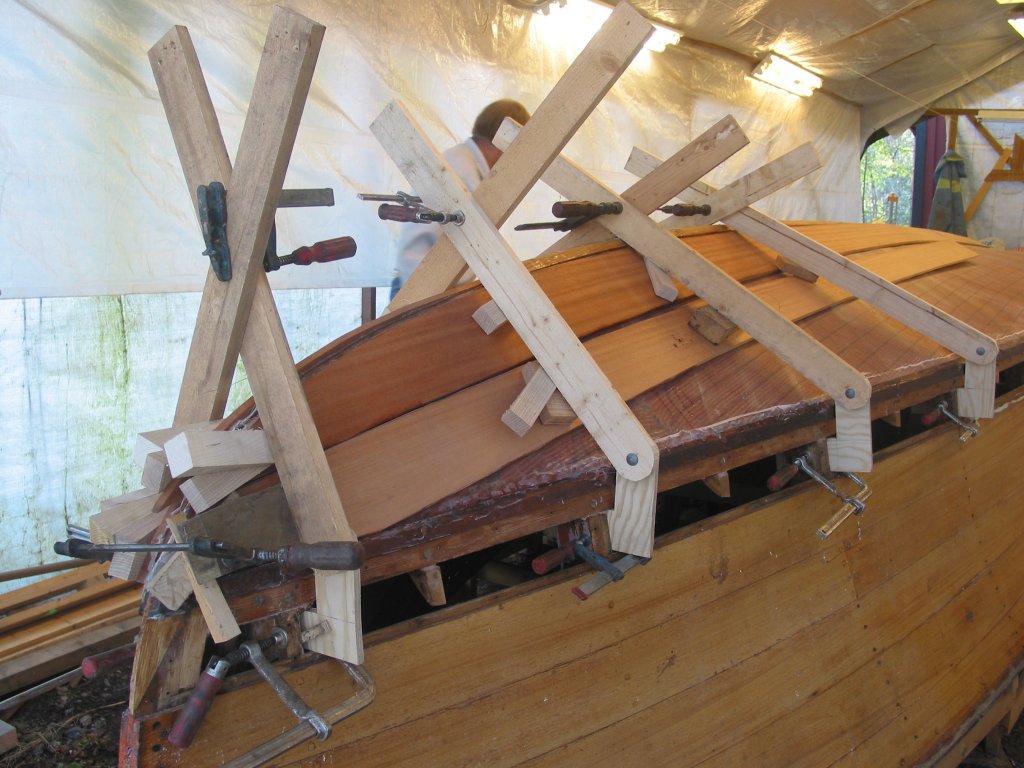

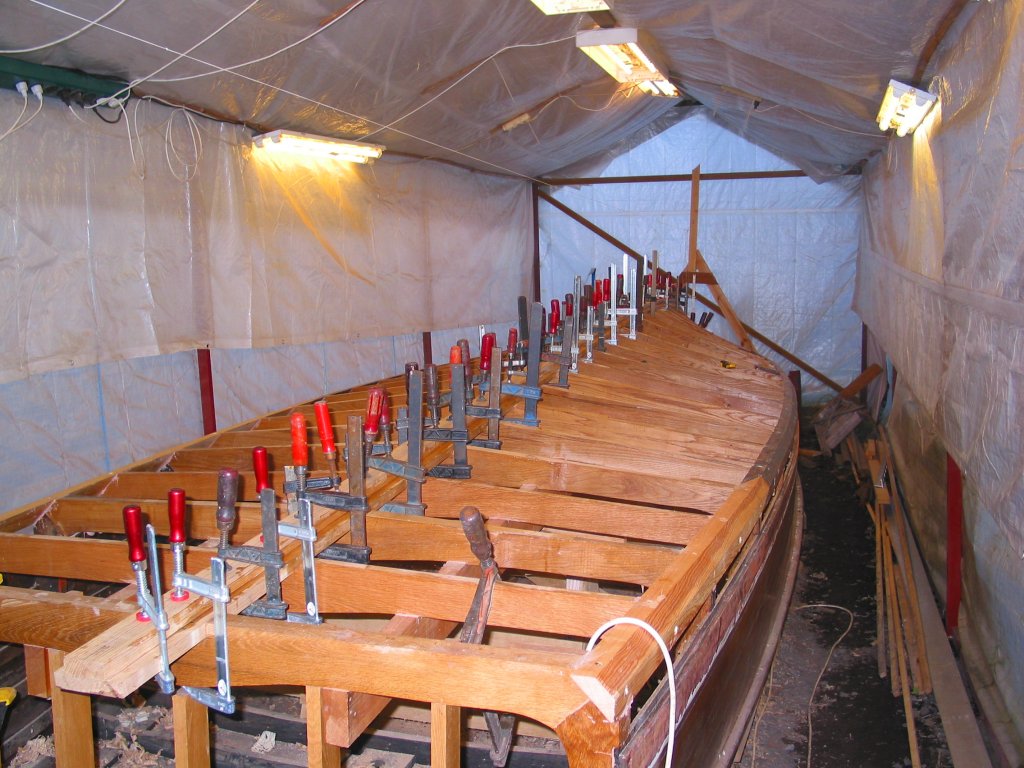

Ribbdäcket under montering Ribbdäcket under montering
Ribbdäcket under montering Ribbdäcket under montering
Ribbdäcket under montering Ribbdäcket under montering
Ribbdäcket under montering Ribbdäcket under montering
Ribbdäcket under montering Ribbdäcket under montering
Lusning av skarndäck Lusning av skarndäck
Friborden under slutbehandling med långkloss Friborden under slutbehandling med långkloss
Skrovsidor under vattenlinjen impregnerade med Lignu Skrovsidor under vattenlinjen impregnerade med Lignu

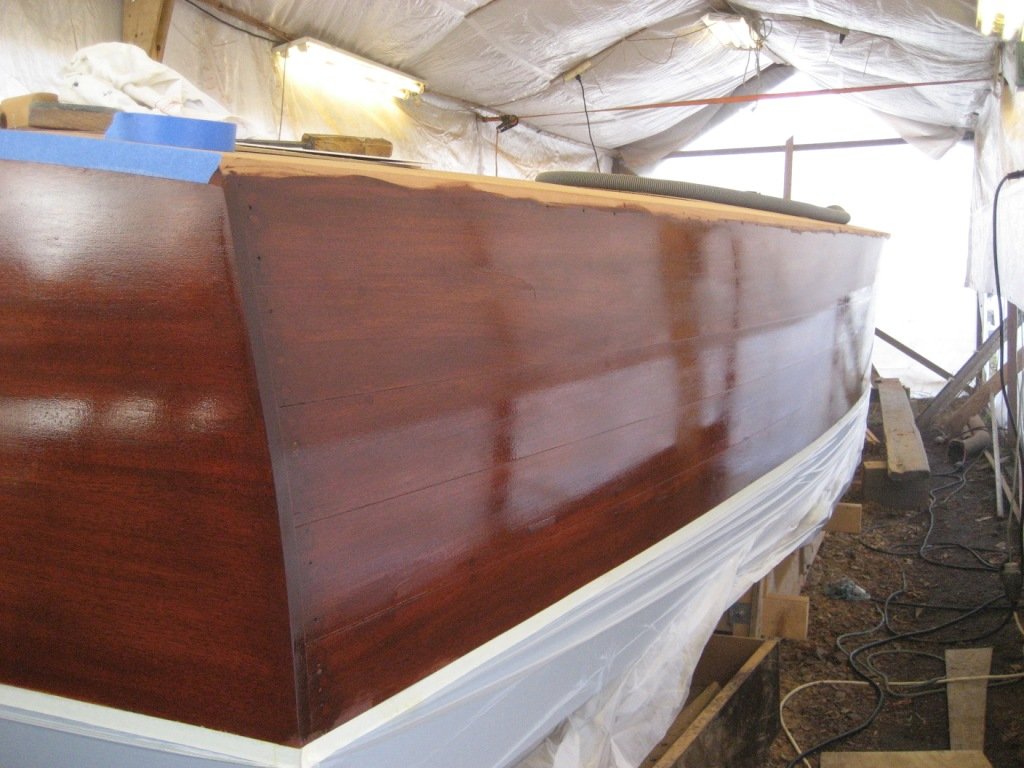

Friborden betsade och oljade med rå linolja Friborden betsade och oljade med rå linolja

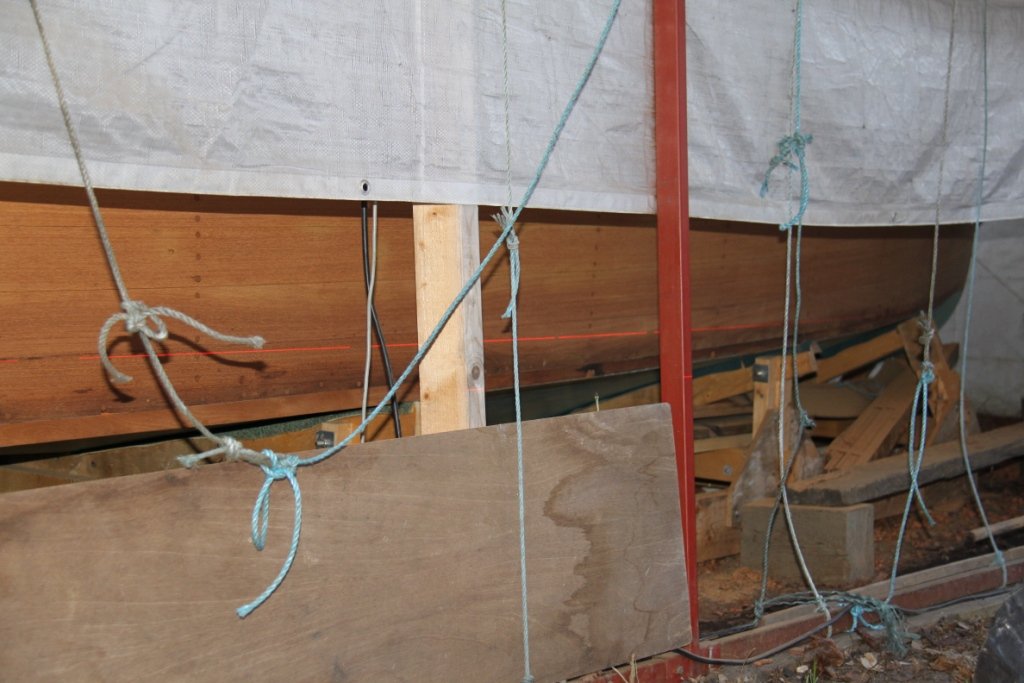

Markering av vattenlinje med hjälp av laserteknik Markering av vattenlinje med hjälp av laserteknik

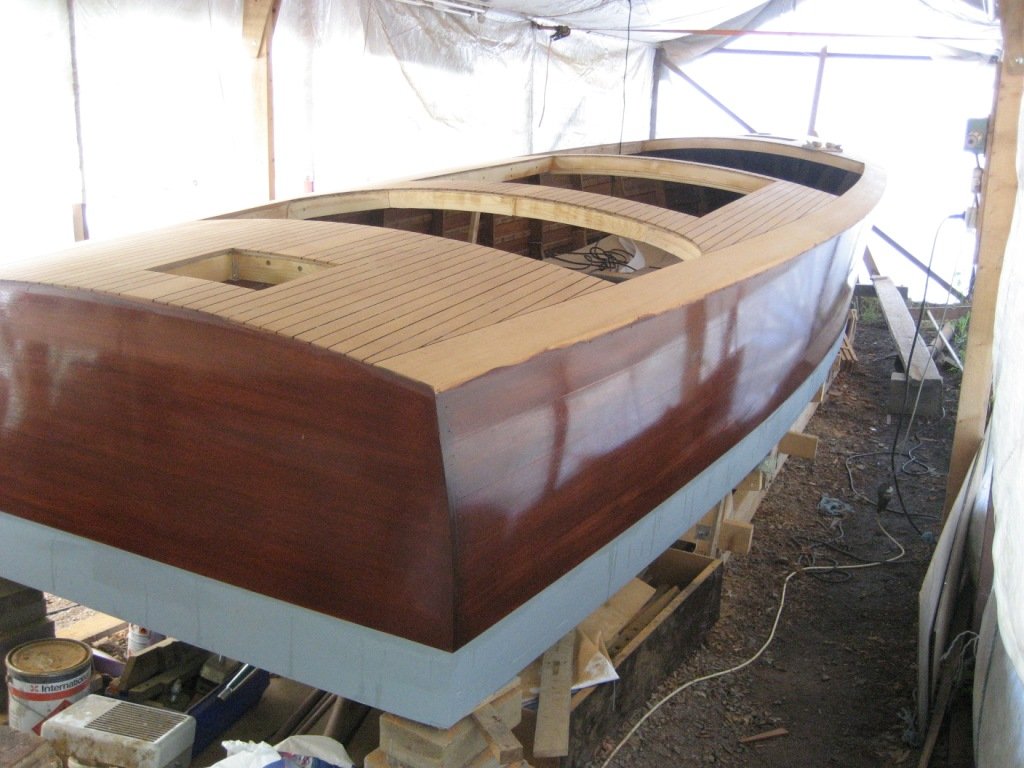

Med bottengrundfärg och 3 lager utspädd fernissa på friborden Med bottengrundfärg och 3 lager utspädd fernissa på friborden

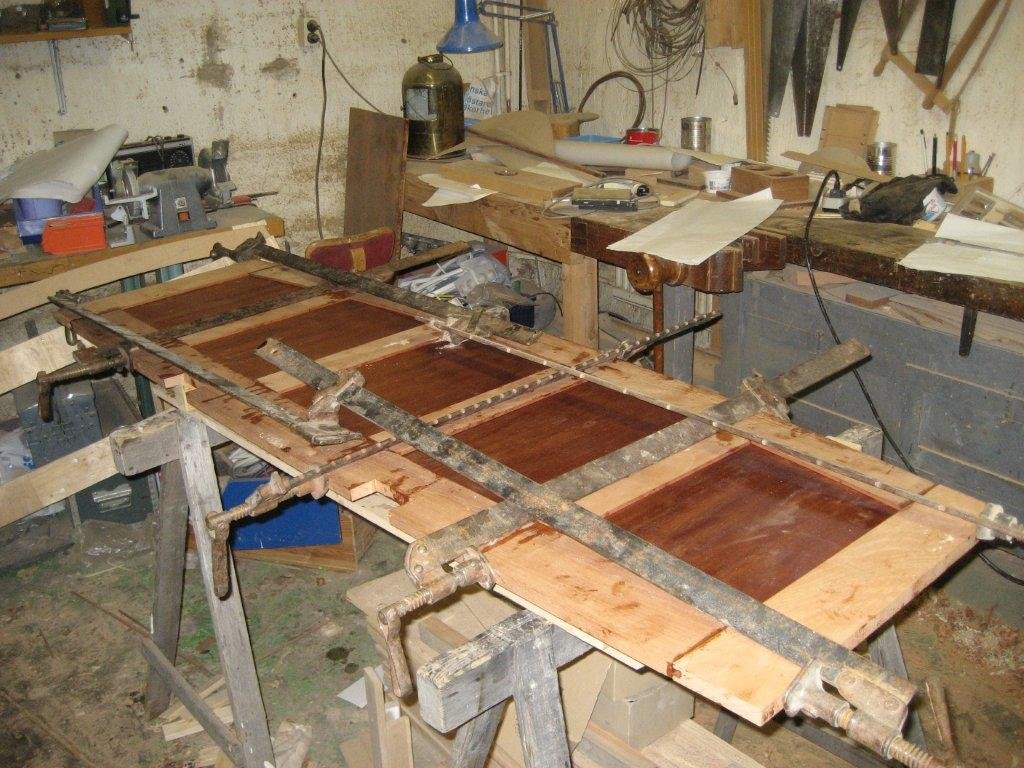

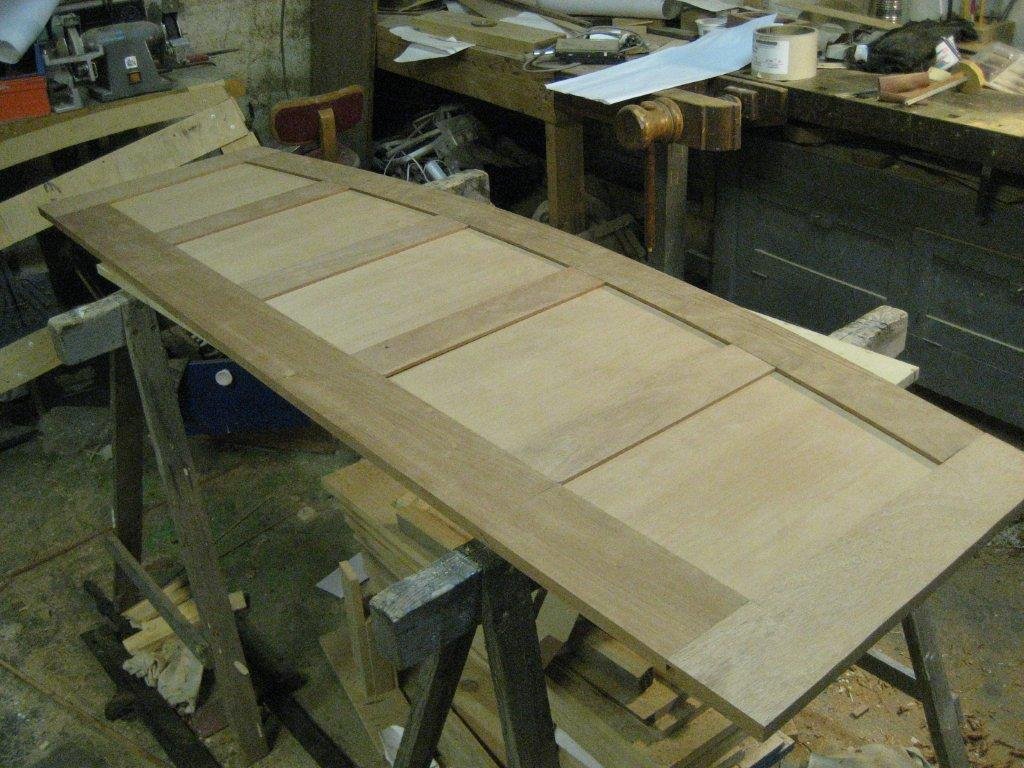

Motorluckor nåtade och grovslipade. Falsar för luckbeslag frästa. Motorluckor nåtade och grovslipade. Falsar för luckbeslag frästa.

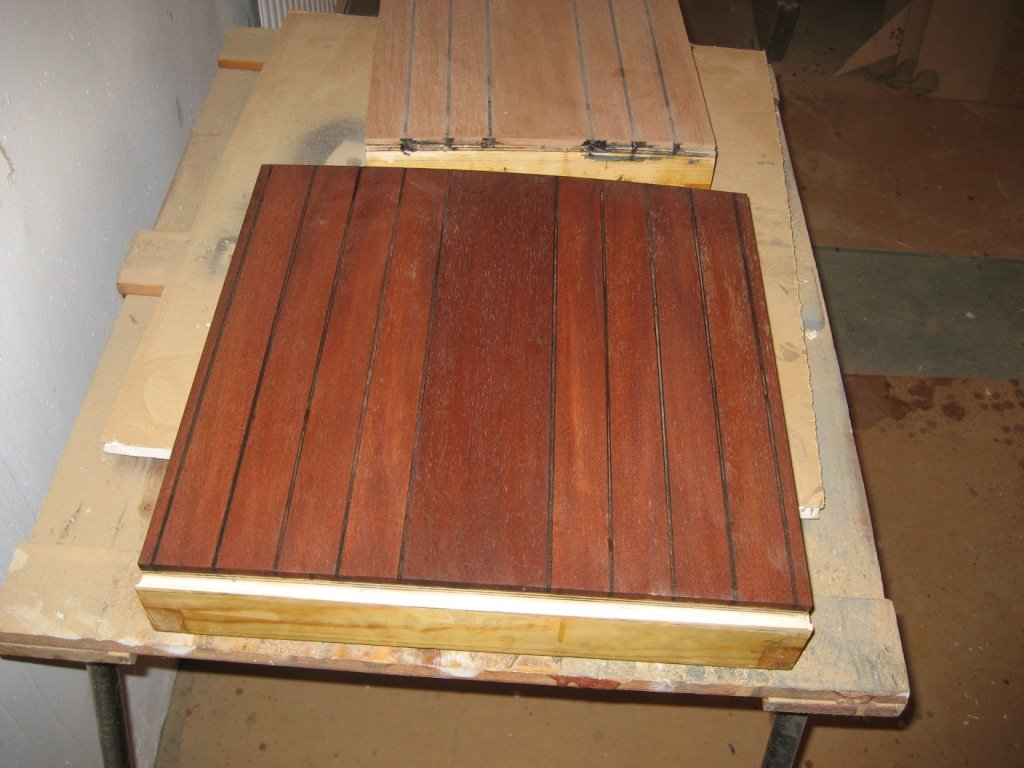

Fördäcksluckan betsad och oljad Fördäcksluckan betsad och oljad

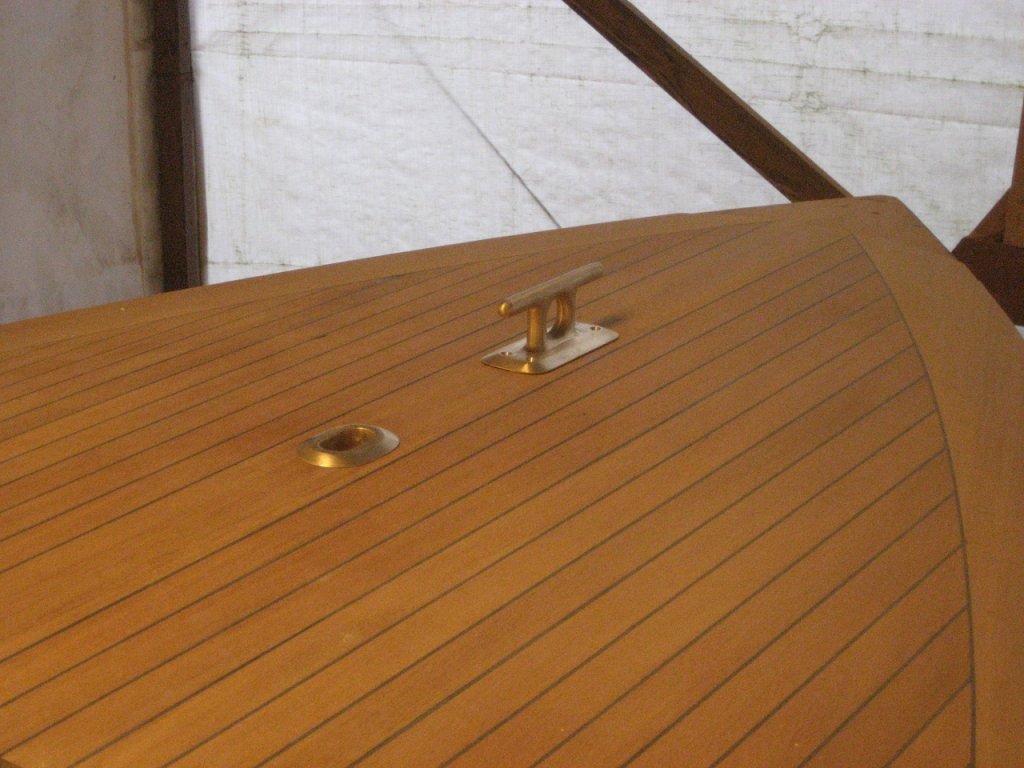

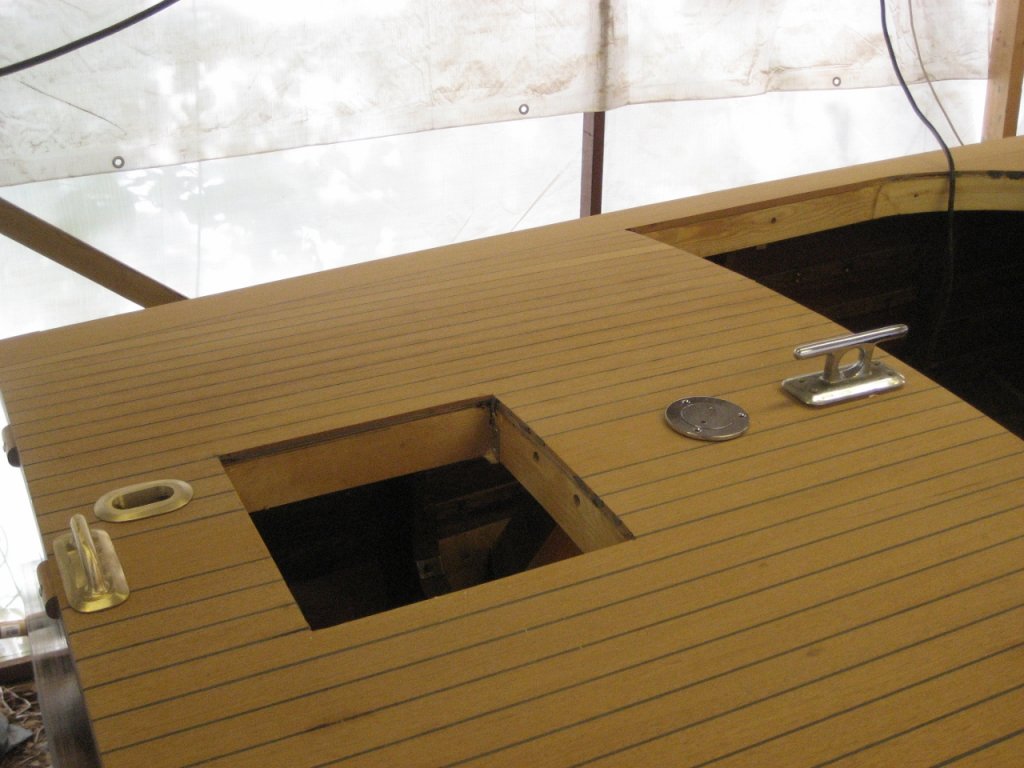

Akterdäck nåtat och skrapat Akterdäck nåtat och skrapat

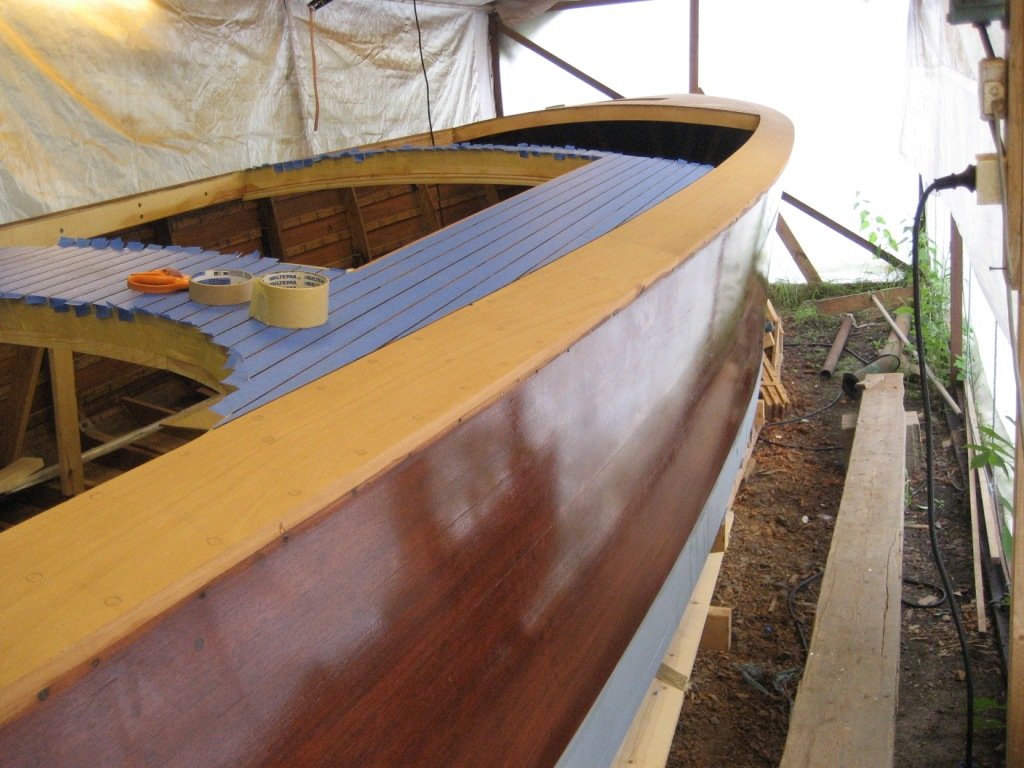

Förberedelse inför epoxynåtning. Många rullar tape blev det ... Förberedelse inför epoxynåtning. Många rullar tape blev det ...

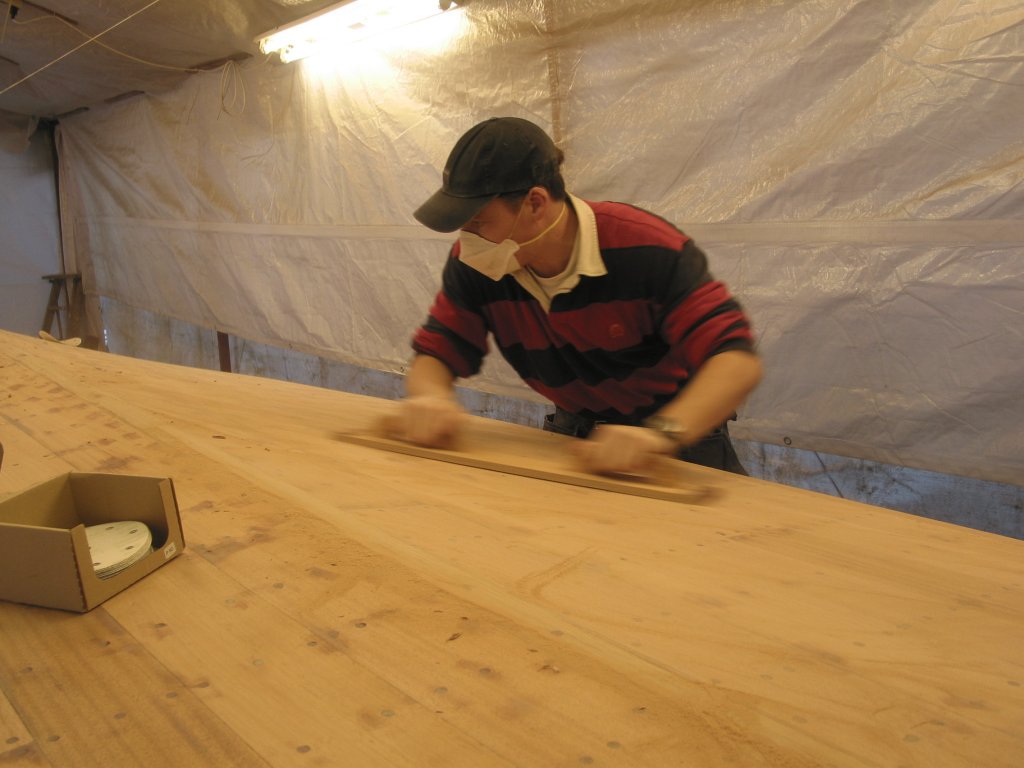

Hela däcket nåtat och grovslipat med långkloss Hela däcket nåtat och grovslipat med långkloss

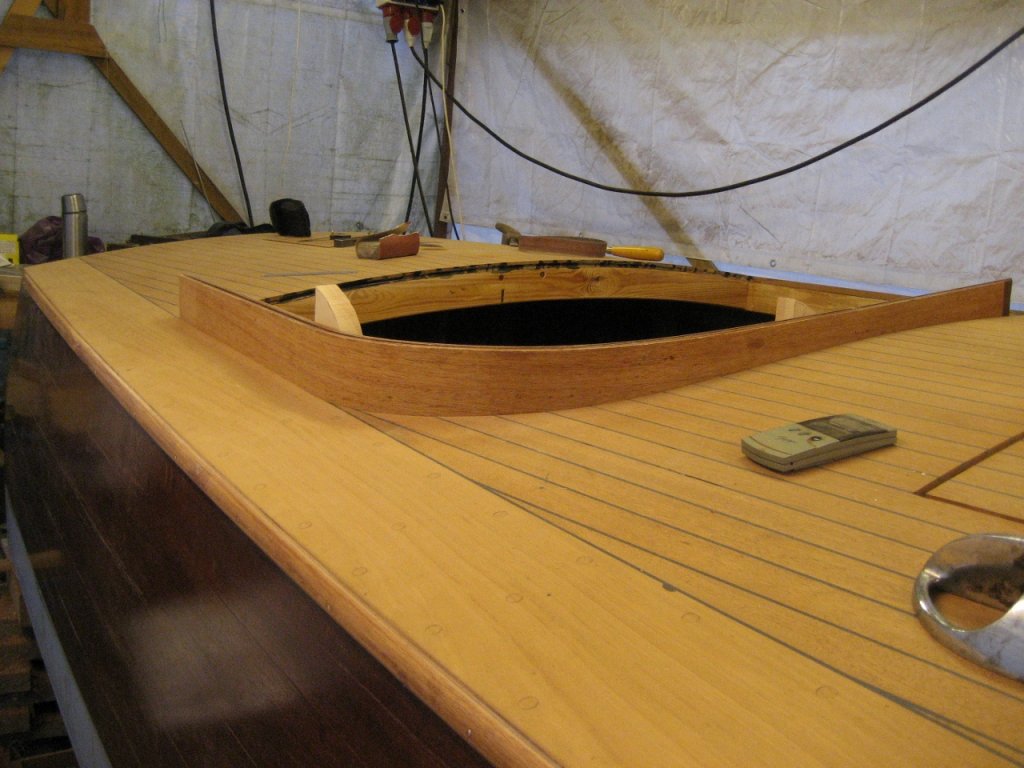

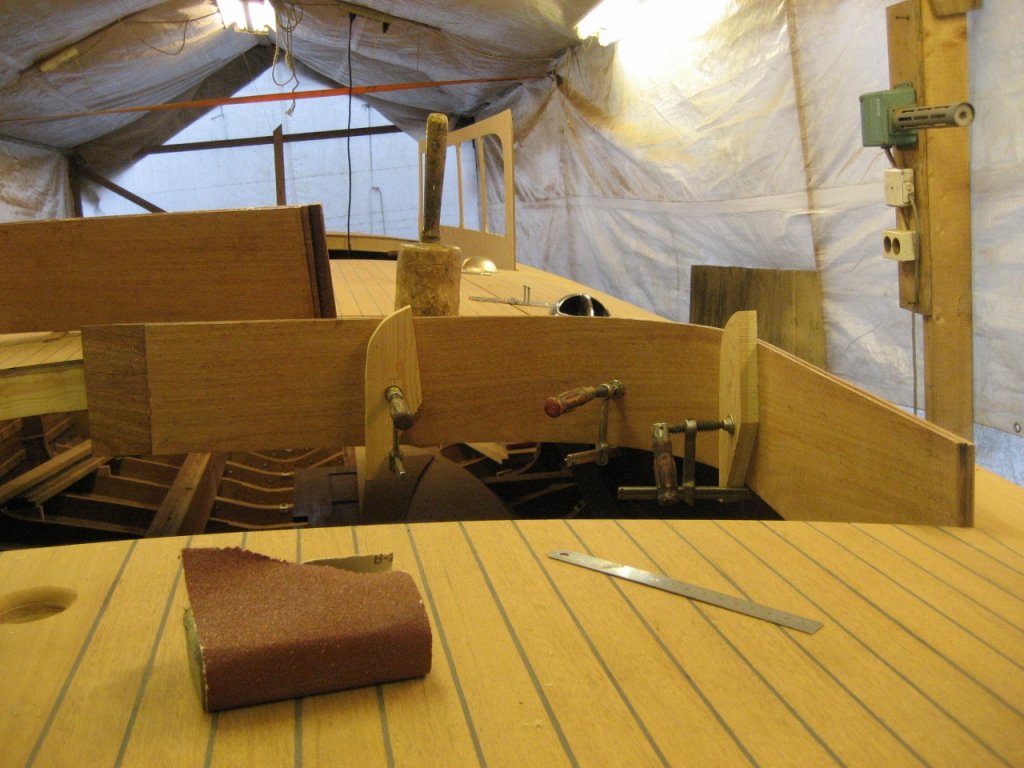

Inpassning av sarg till aktre sittbrunn Inpassning av sarg till aktre sittbrunn
Inpassning av sarg till aktre sittbrunn Inpassning av sarg till aktre sittbrunn

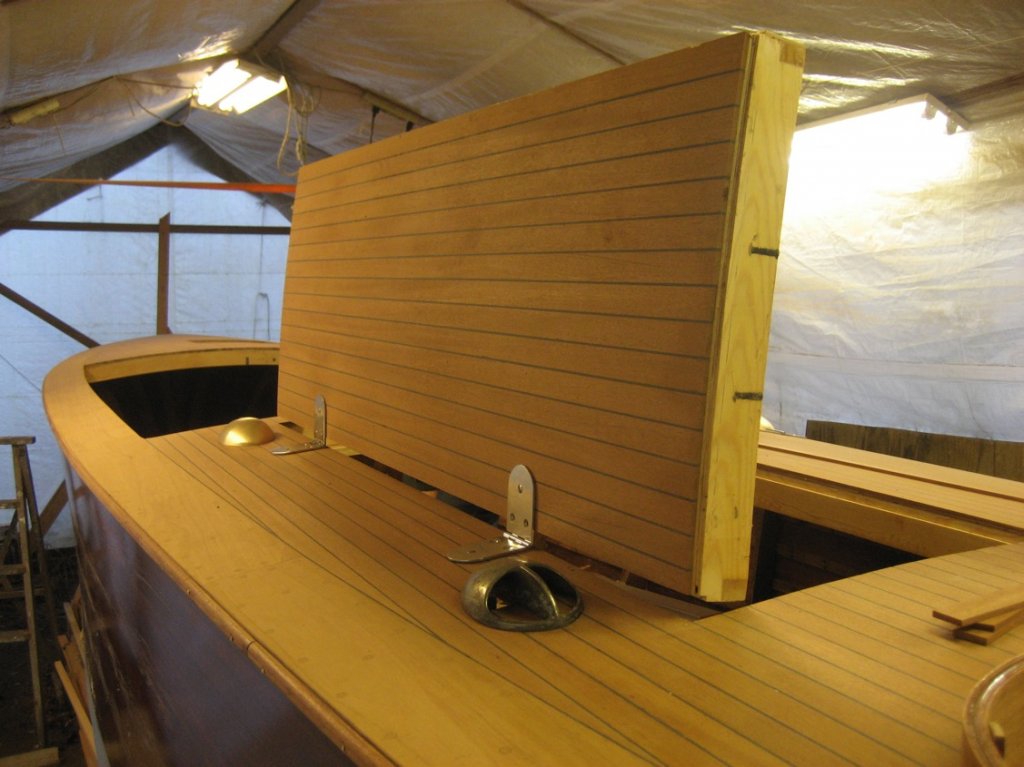

Provmontage av motorluckor Provmontage av motorluckor
Sargen till aktre sittbrunnen äntligen inpassad Sargen till aktre sittbrunnen äntligen inpassad
Sargen till aktre sittbrunnen äntligen inpassad Sargen till aktre sittbrunnen äntligen inpassad

Kupén

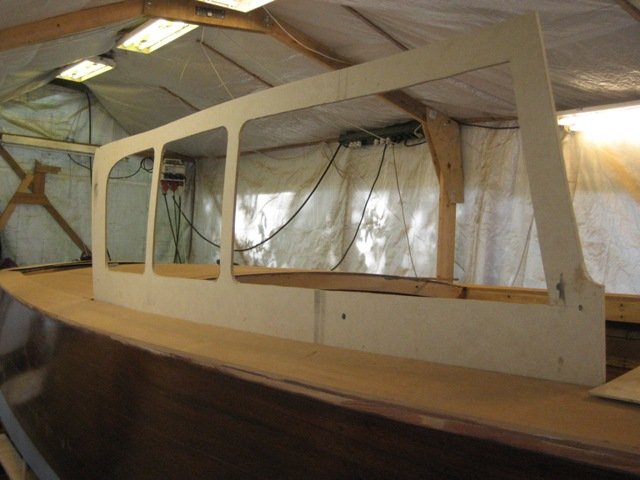

Första fundering kring kupésidan. Taklinjen kommer att bli annorlunda Första fundering kring kupésidan. Taklinjen kommer att bli annorlunda
Första fundering kring kupésidan. Taklinjen kommer att bli annorlunda Första fundering kring kupésidan. Taklinjen kommer att bli annorlunda

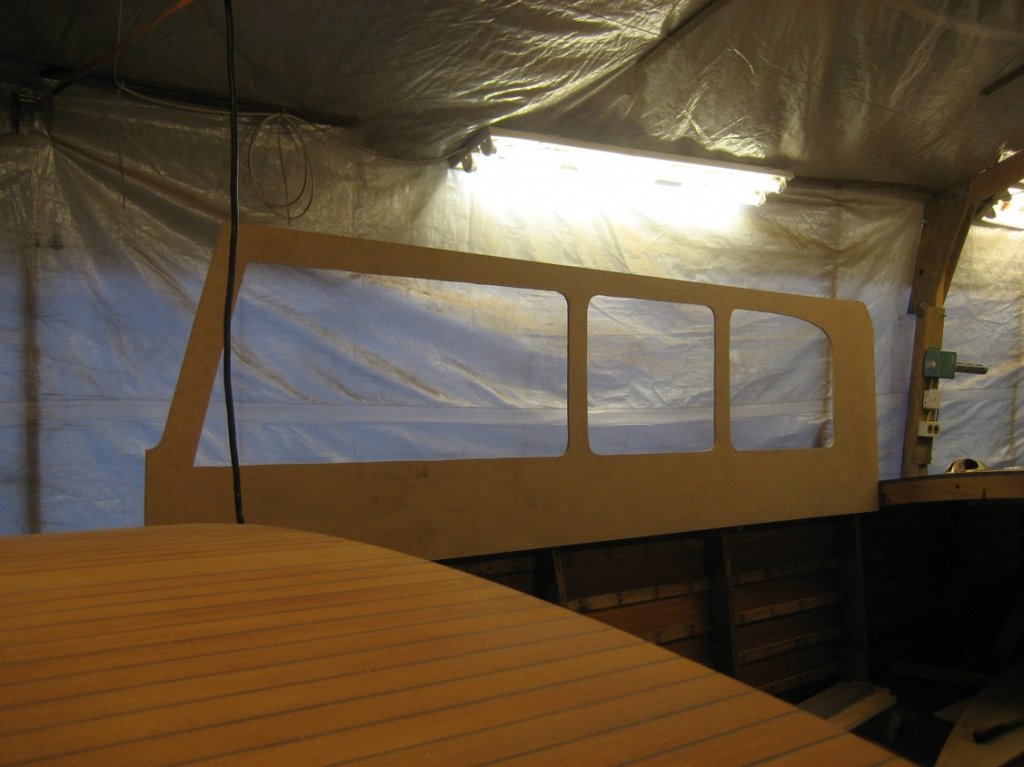

img_1299 img_1299
img_1300 img_1300

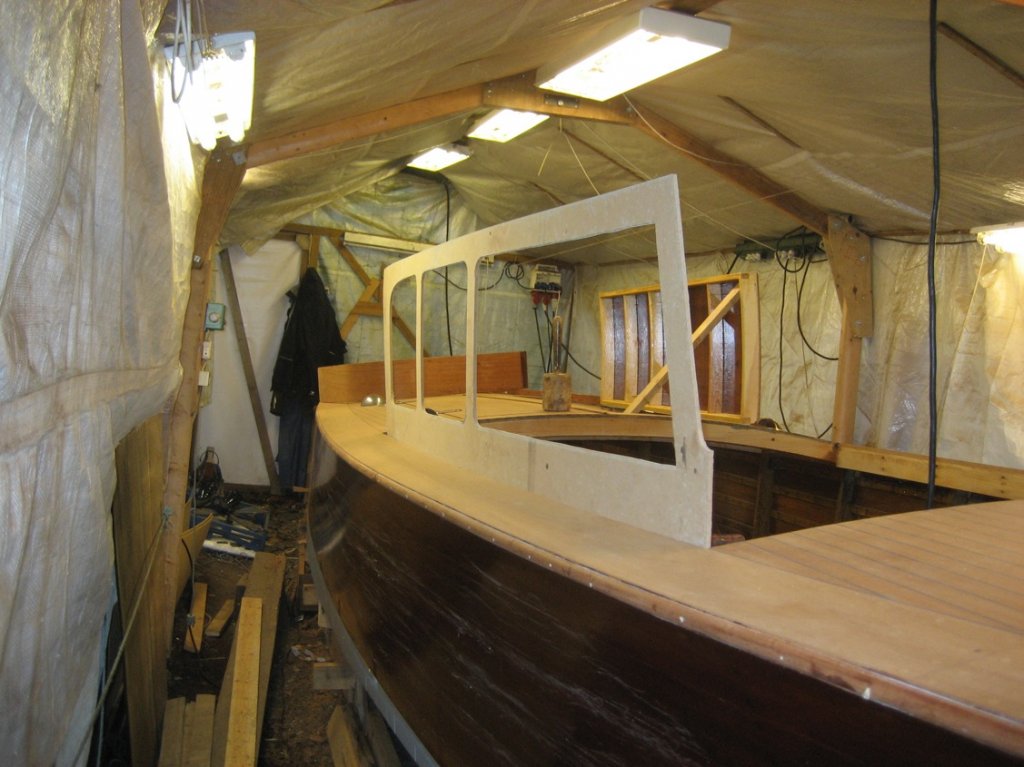

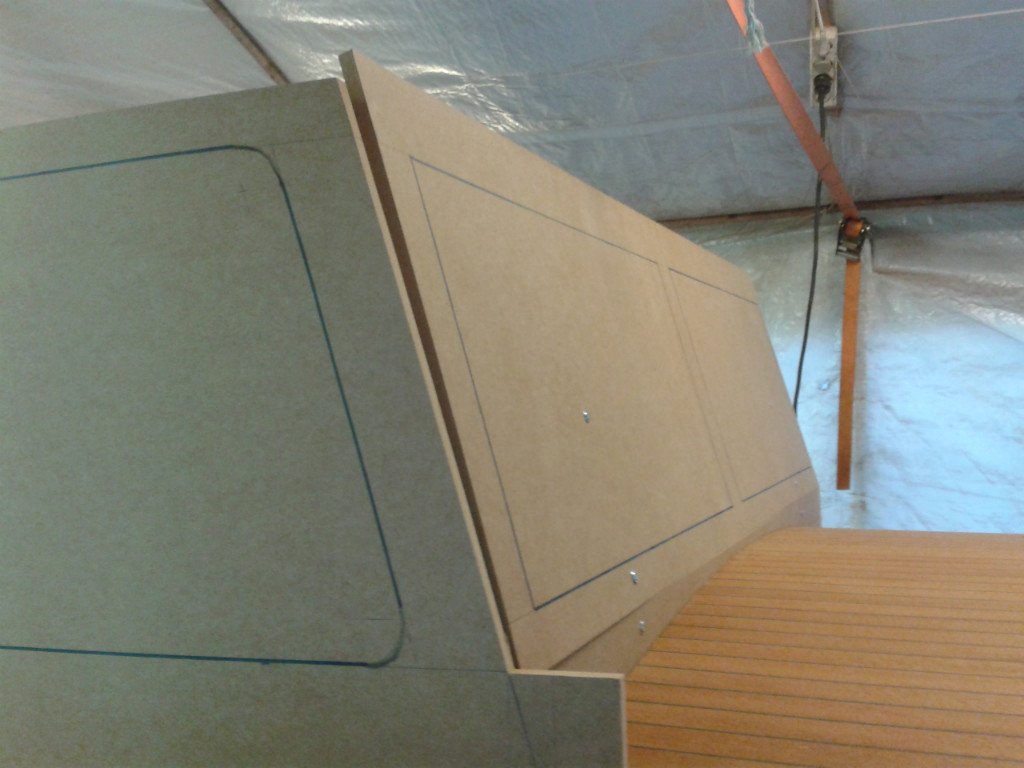

Mallning av kupén Mallning av kupén
Mallning av kupén Mallning av kupén

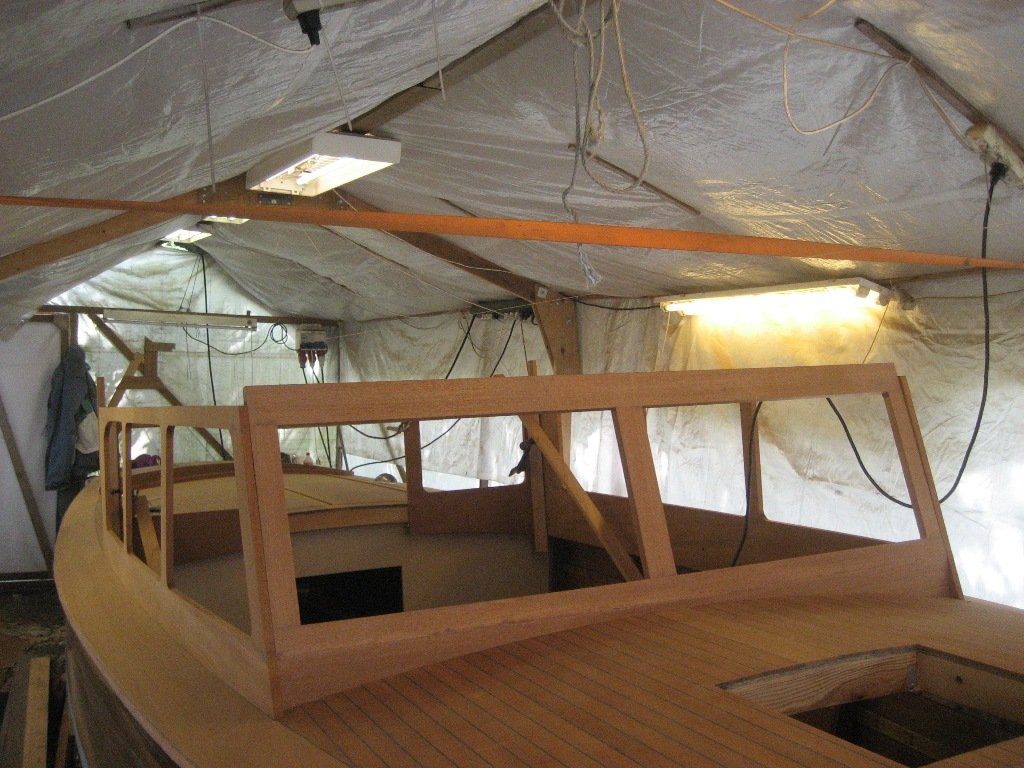

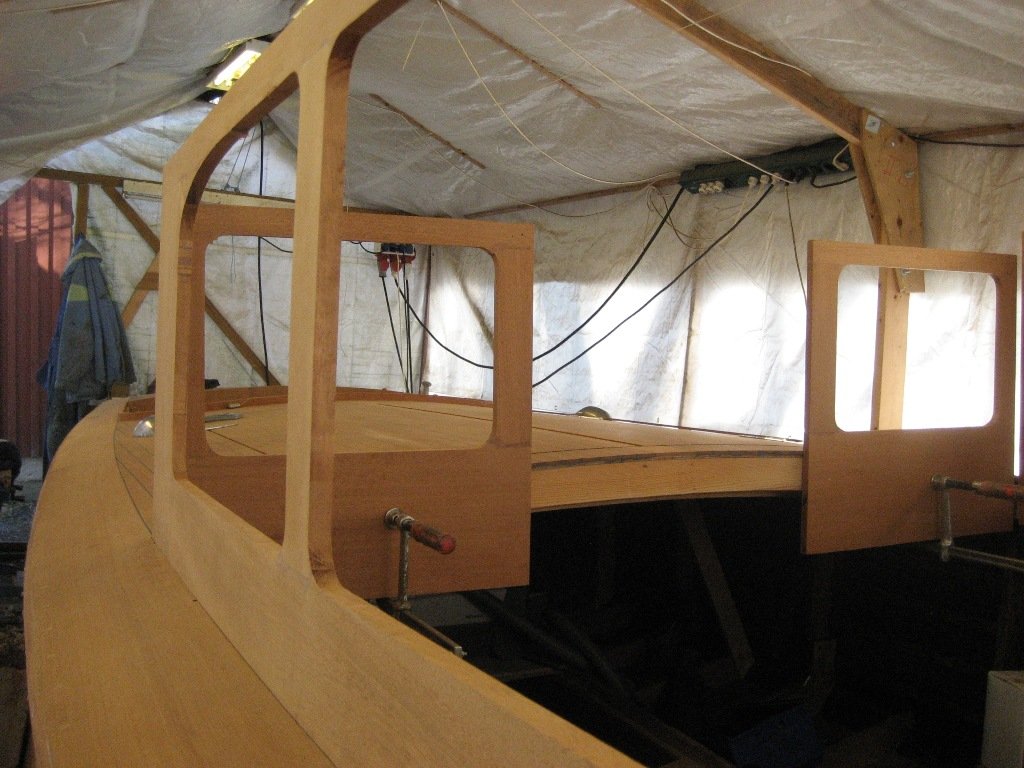

Nu börjar kupén så sakta ta form. Vindrutor Nu börjar kupén så sakta ta form. Vindrutor
Nu börjar kupén så sakta ta form. Bakrutor Nu börjar kupén så sakta ta form. Bakrutor

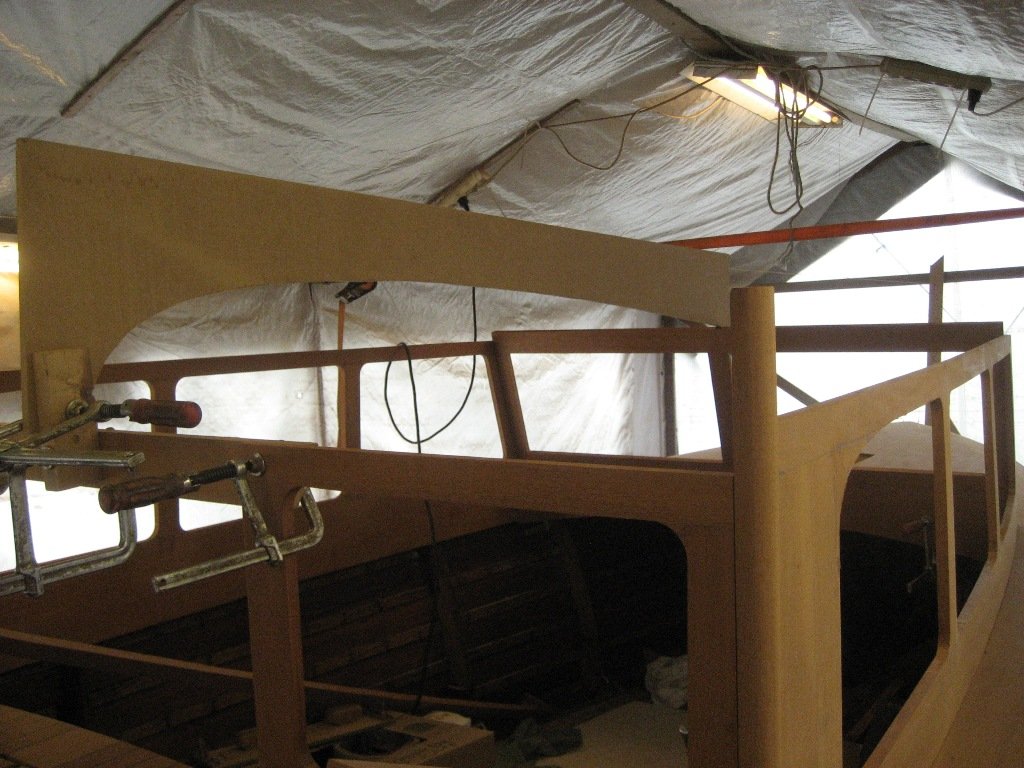

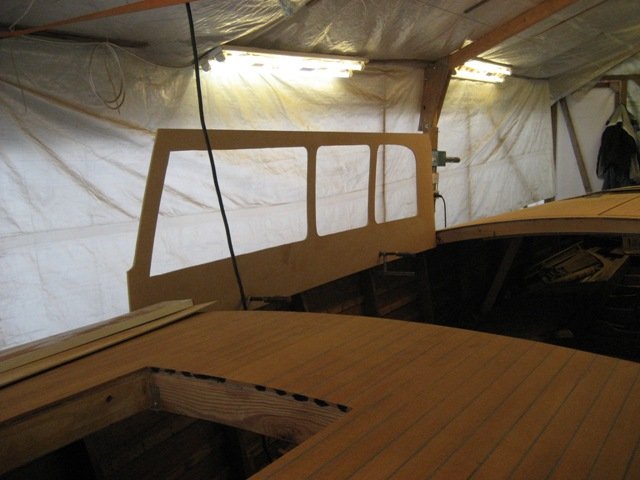

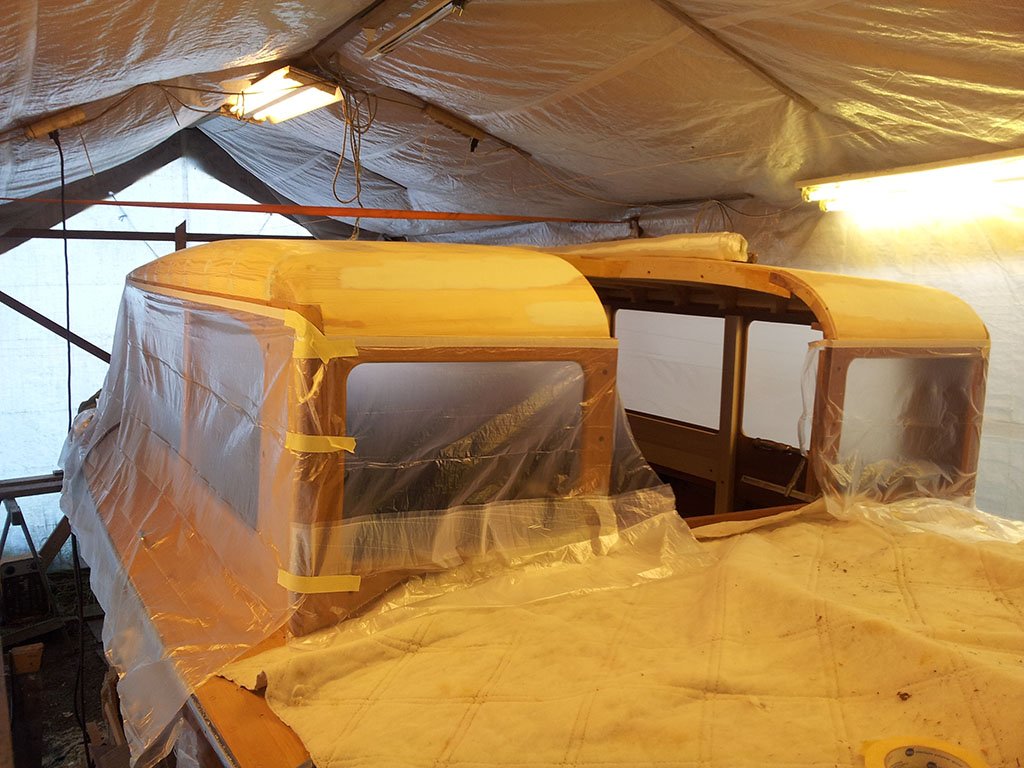

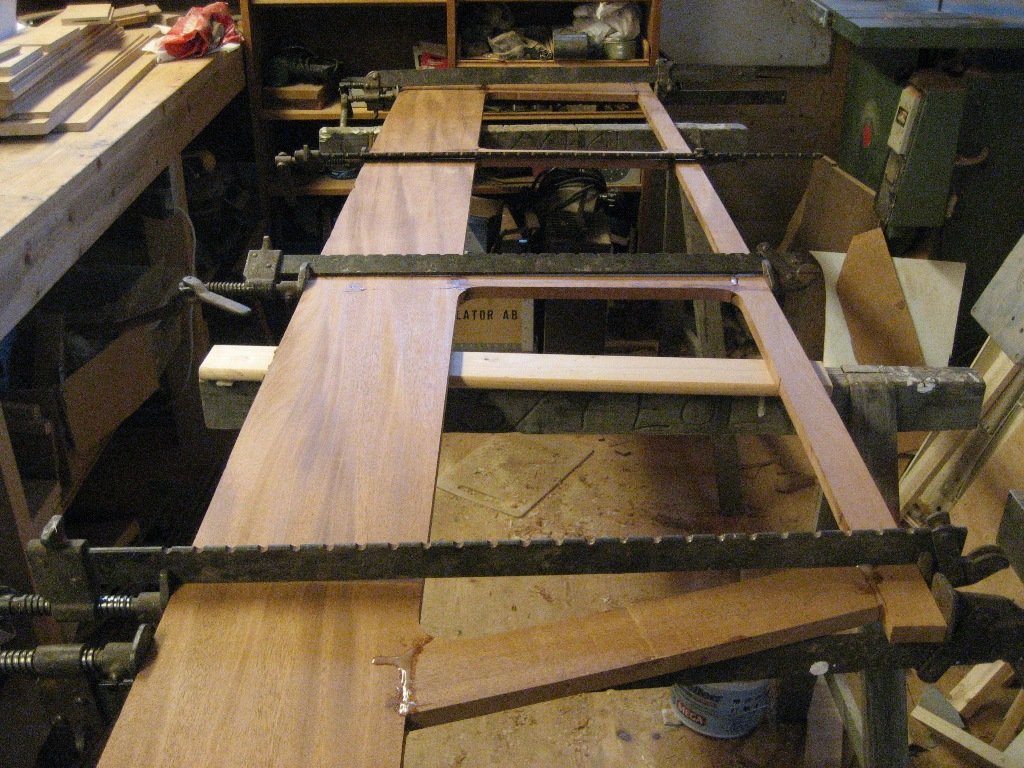

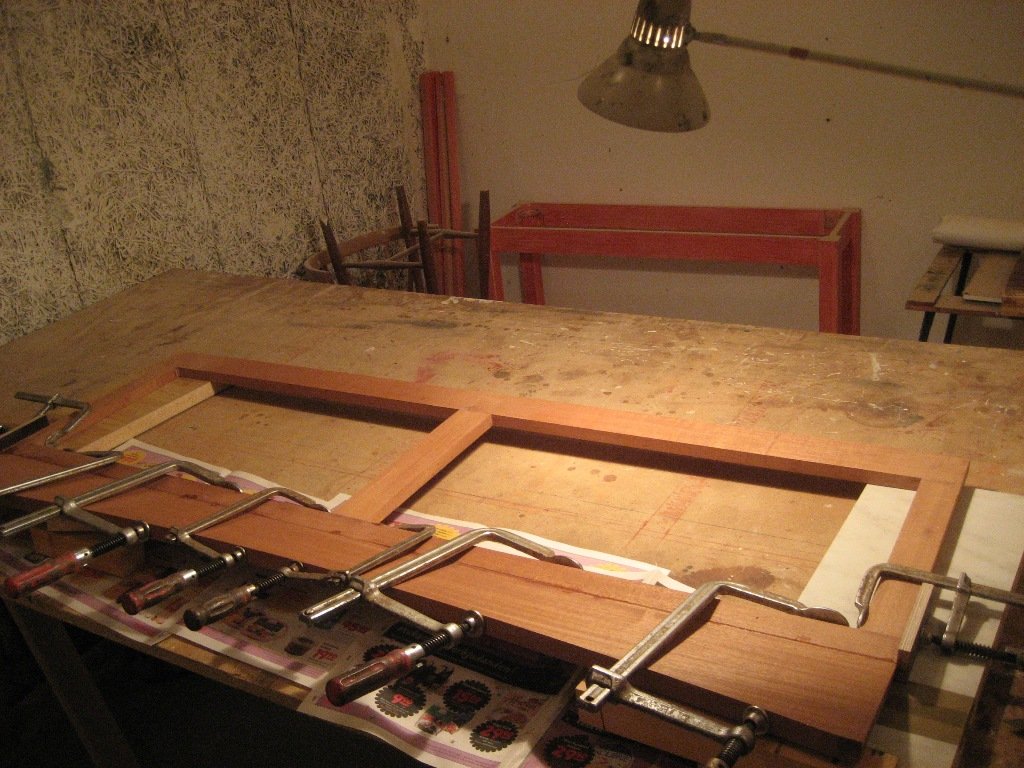

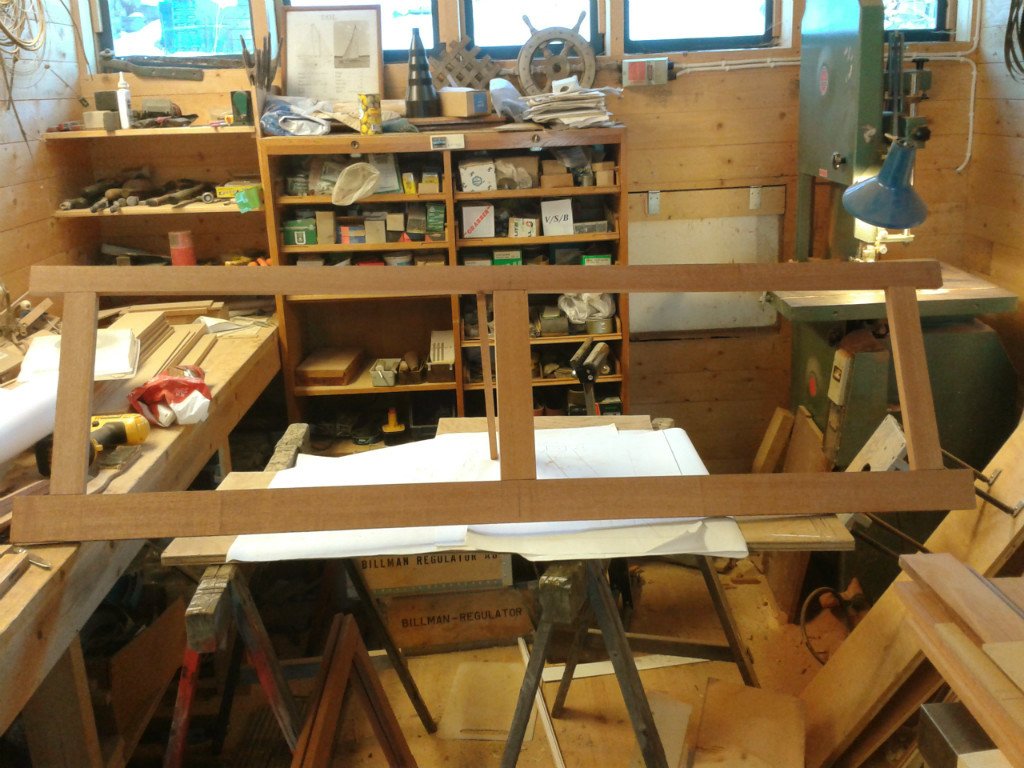

Kupésidorna under tillverkning Kupésidorna under tillverkning
Provmontage av kupésidor Provmontage av kupésidor
Provmontage av kupésidor Provmontage av kupésidor
Provmontage av kupésidor Provmontage av kupésidor
Provmontage av kupésidor Provmontage av kupésidor
Aktre hörn Aktre hörn
Vindrutan Vindrutan

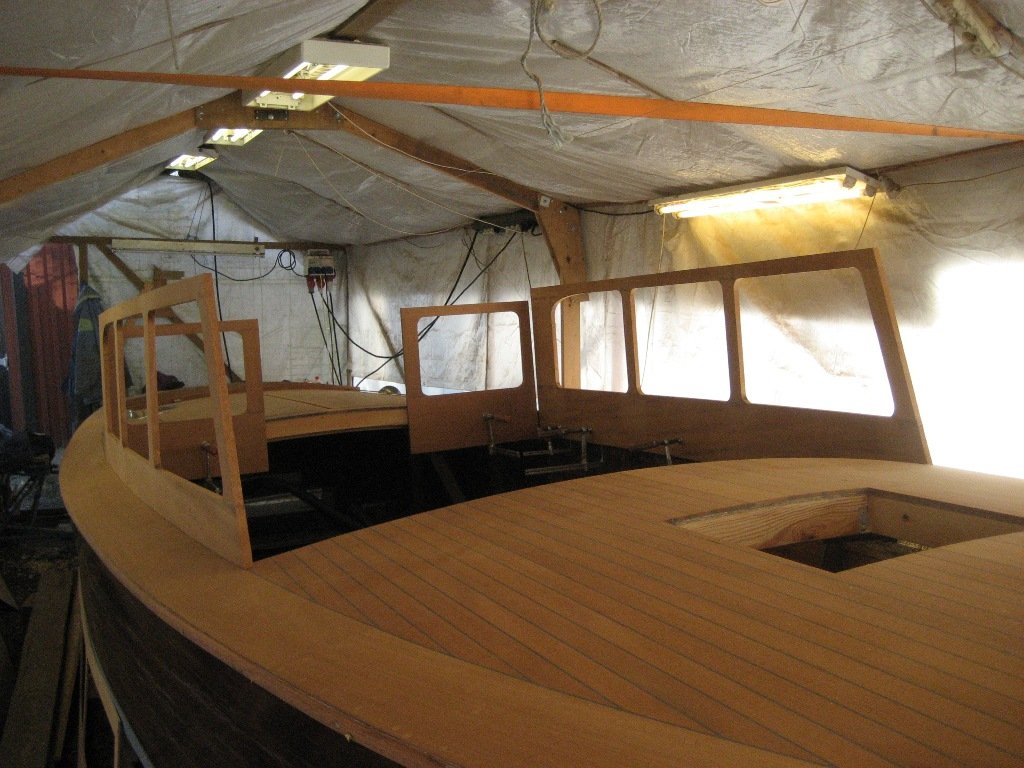

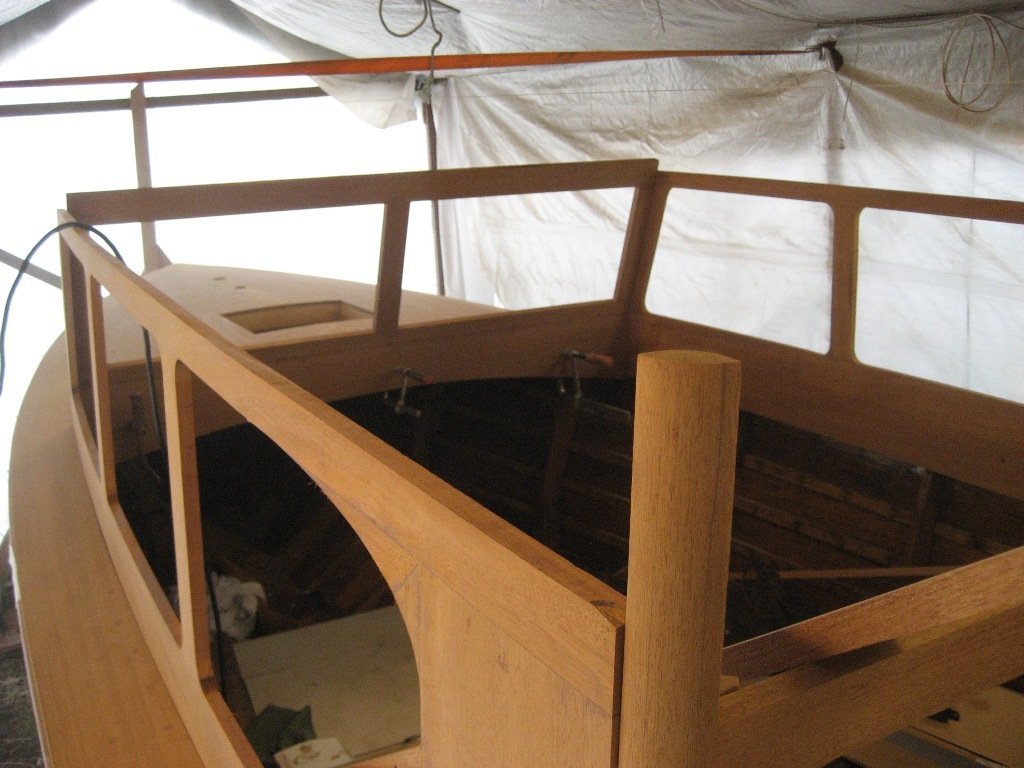

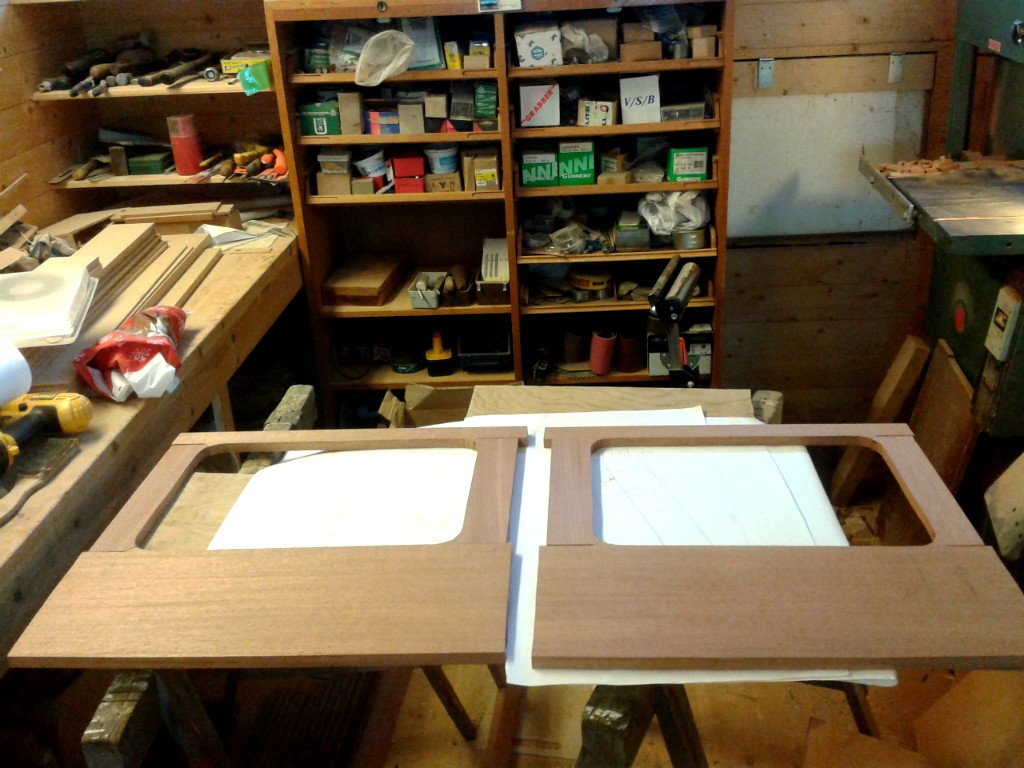

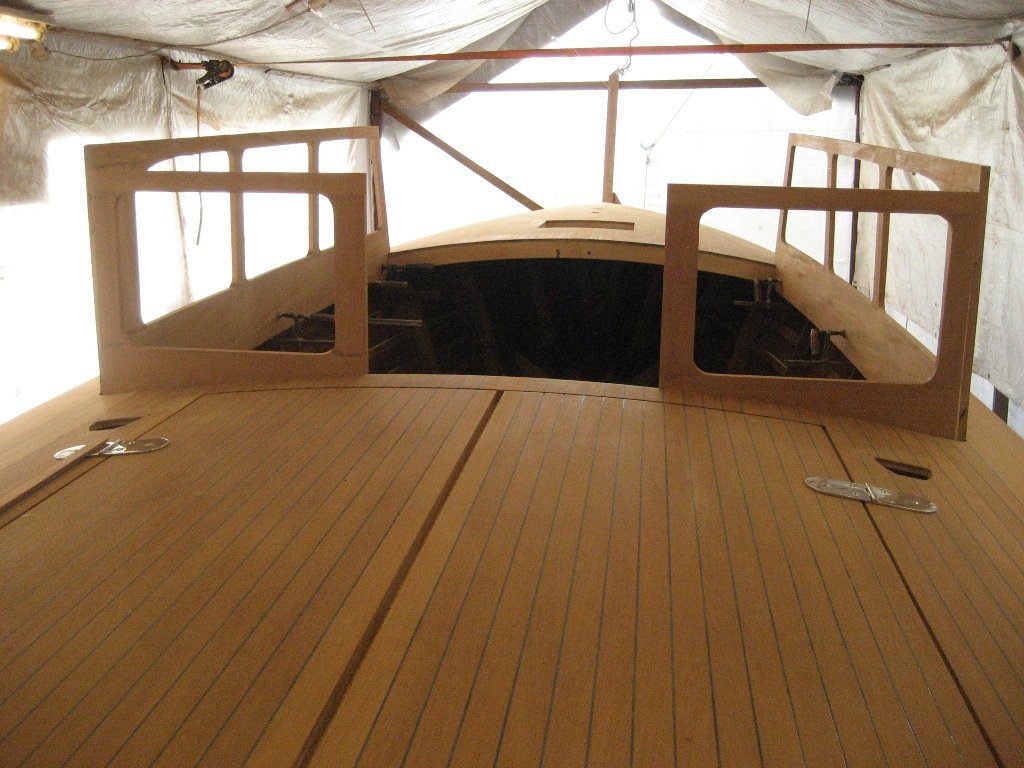

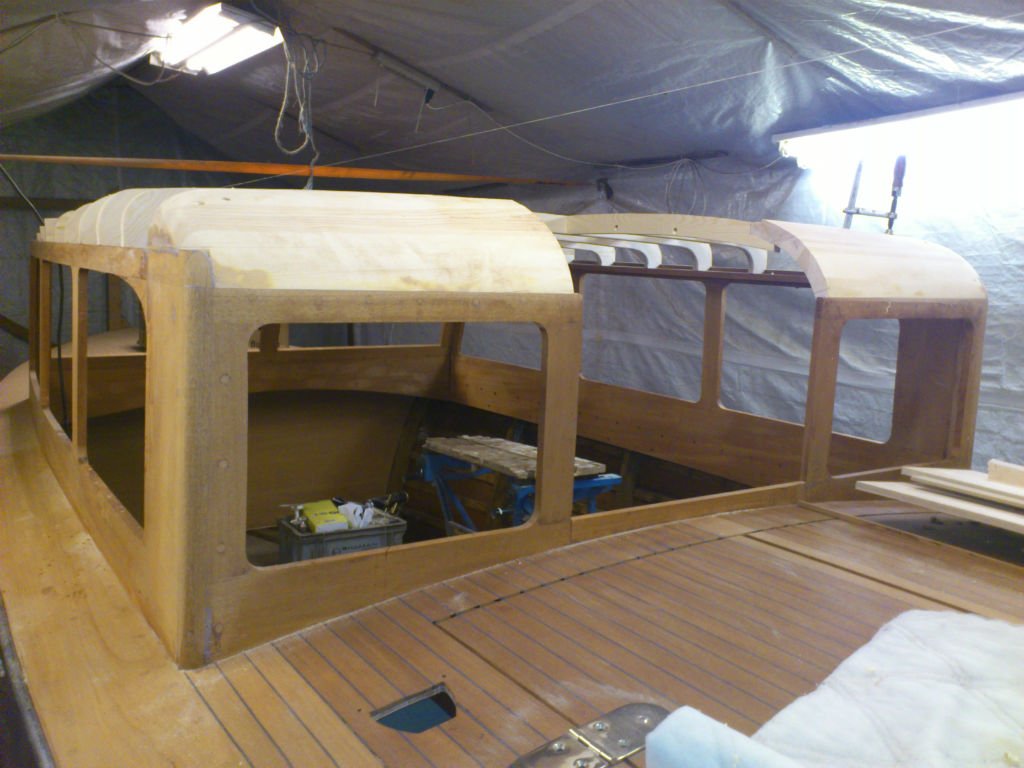

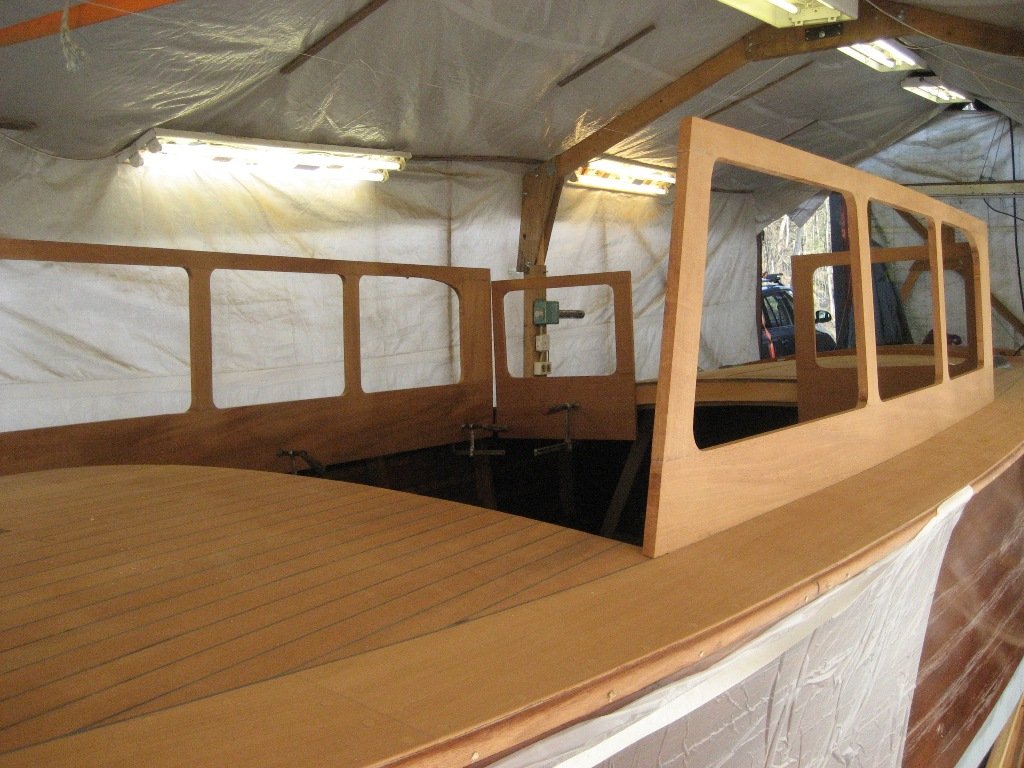

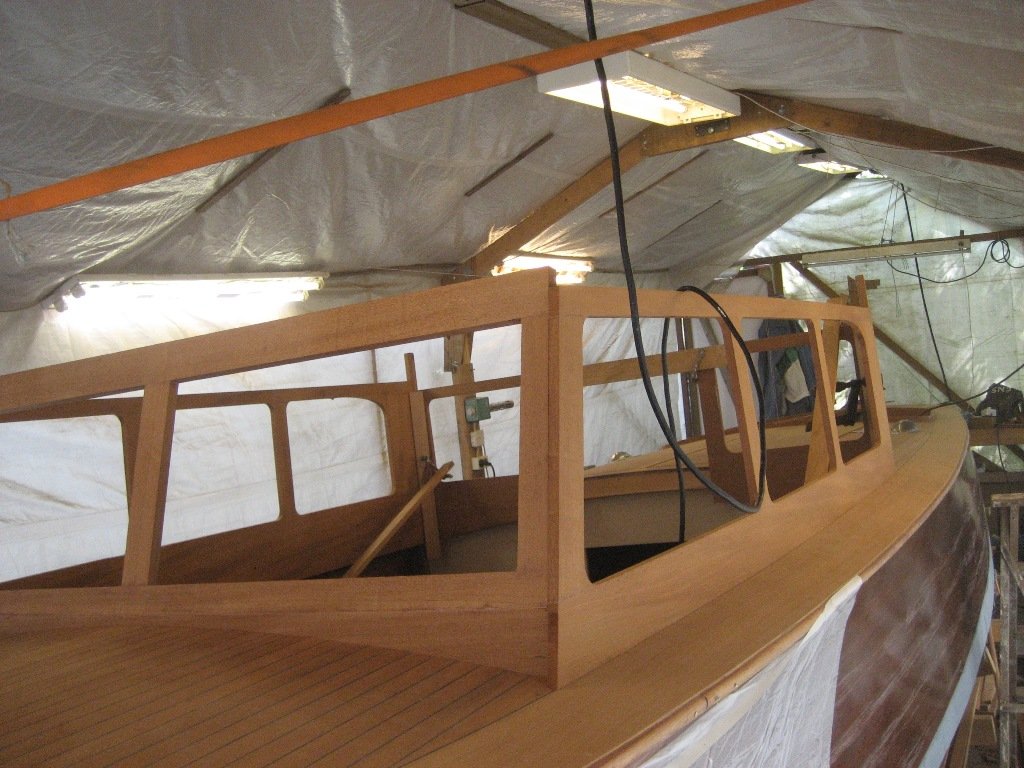

Kupésidor tillpassade Kupésidor tillpassade
Kupésidor tillpassade Kupésidor tillpassade
Kupésidor tillpassade Kupésidor tillpassade
Mall till taklinje Mall till taklinje

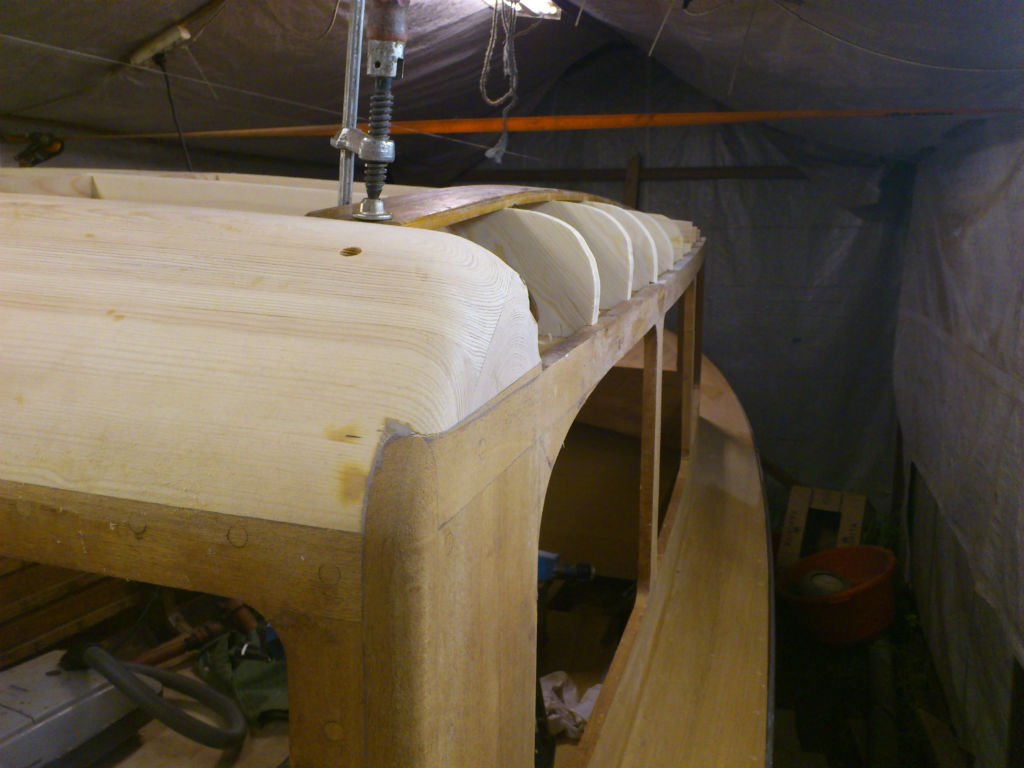

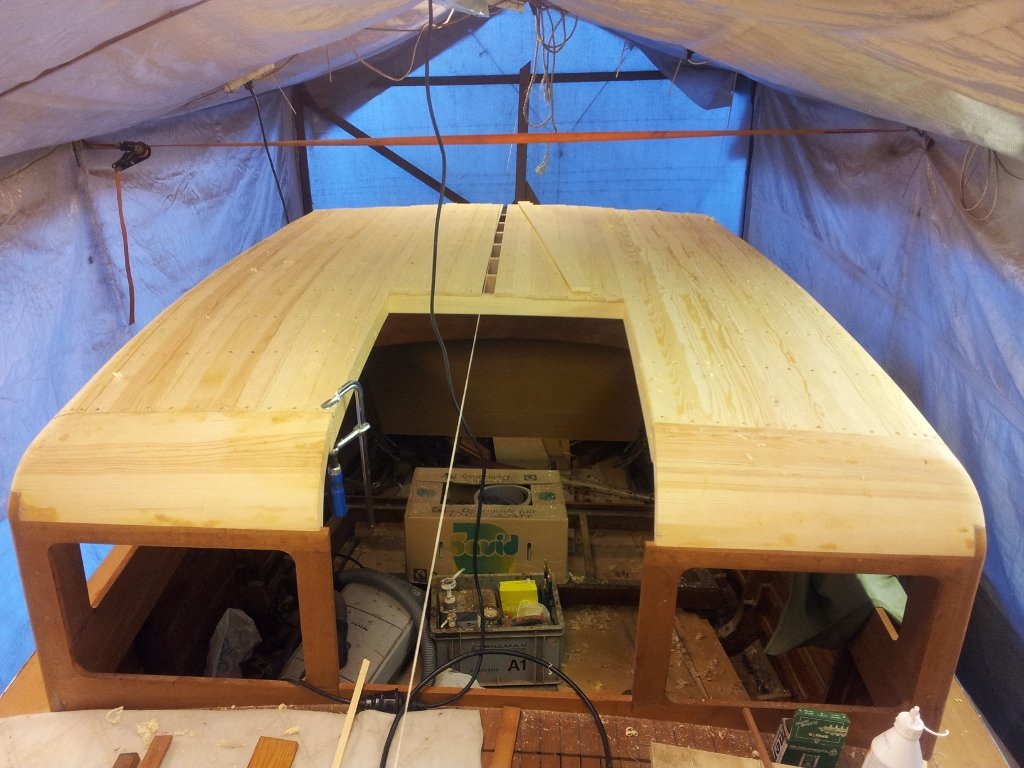

Takbalkarna monterade Takbalkarna monterade

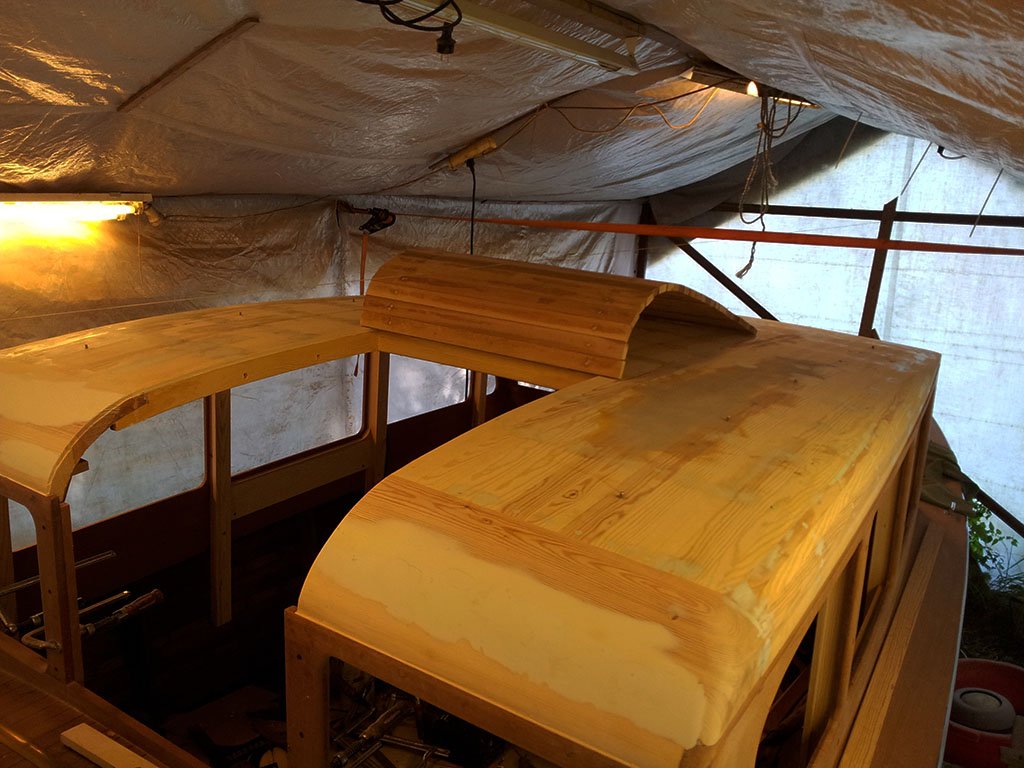

Man kan börja ana taklinjen Man kan börja ana taklinjen
Man kan börja ana taklinjen Man kan börja ana taklinjen
Klurigt att tura ut! Klurigt att tura ut!

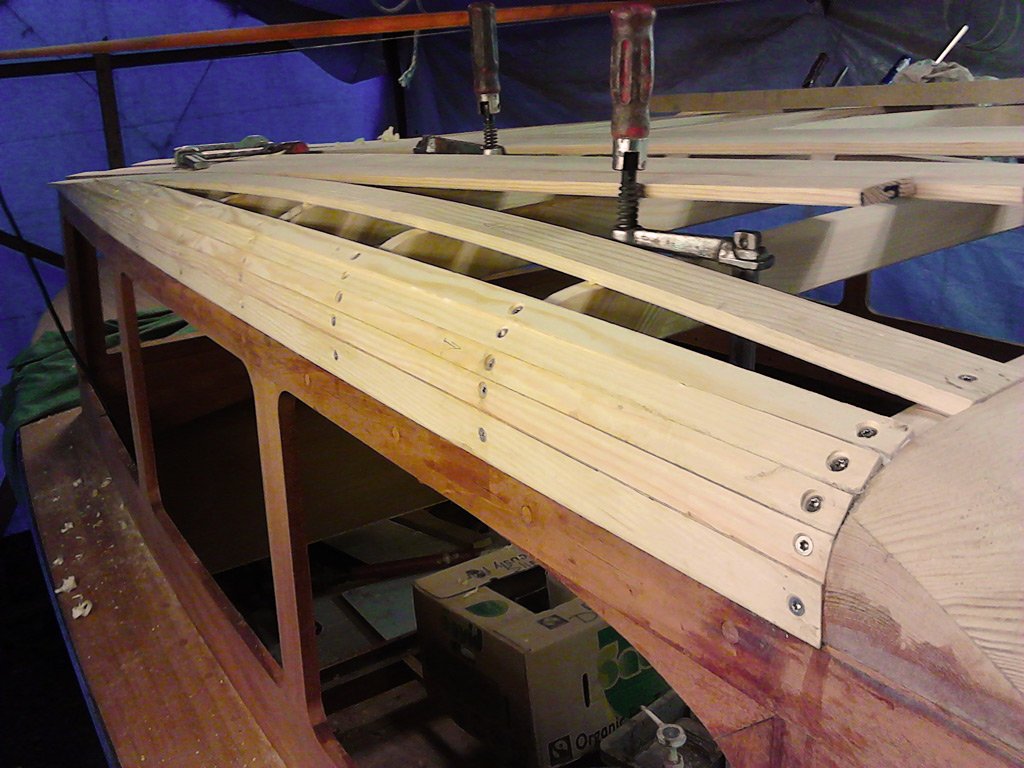

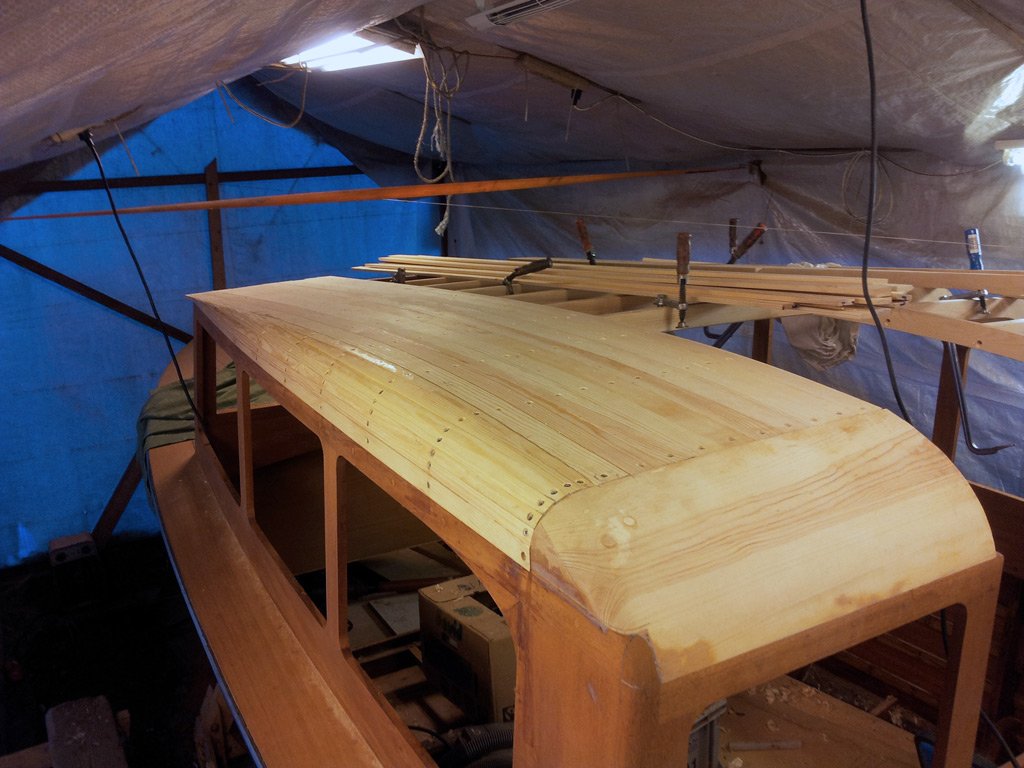

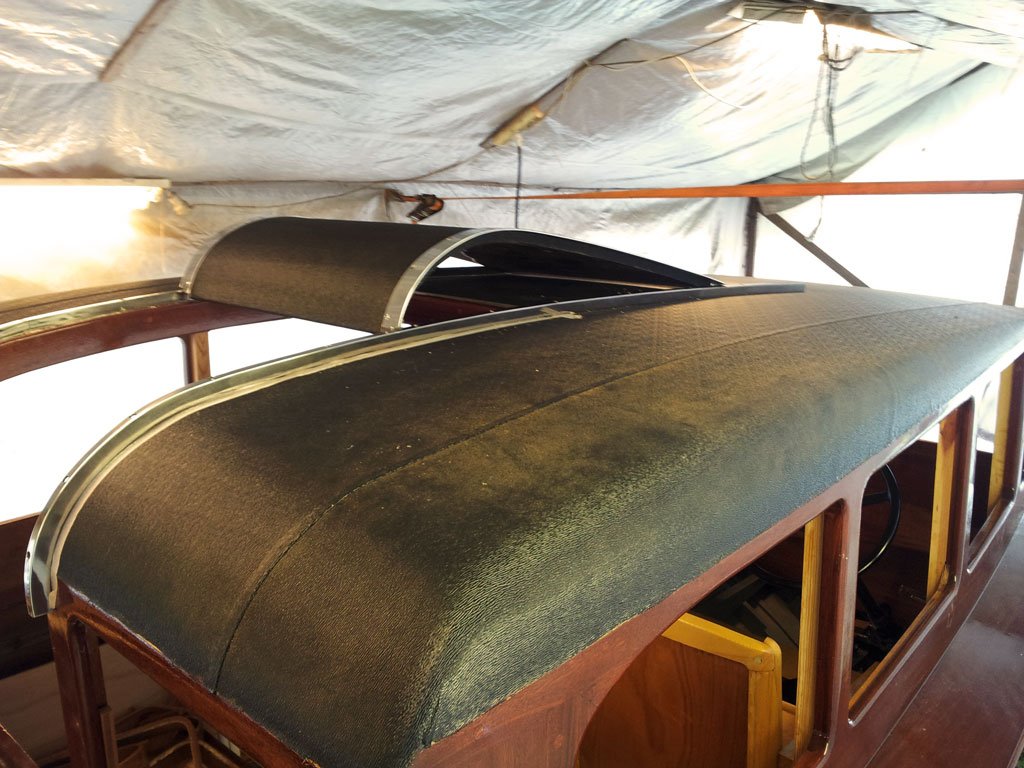

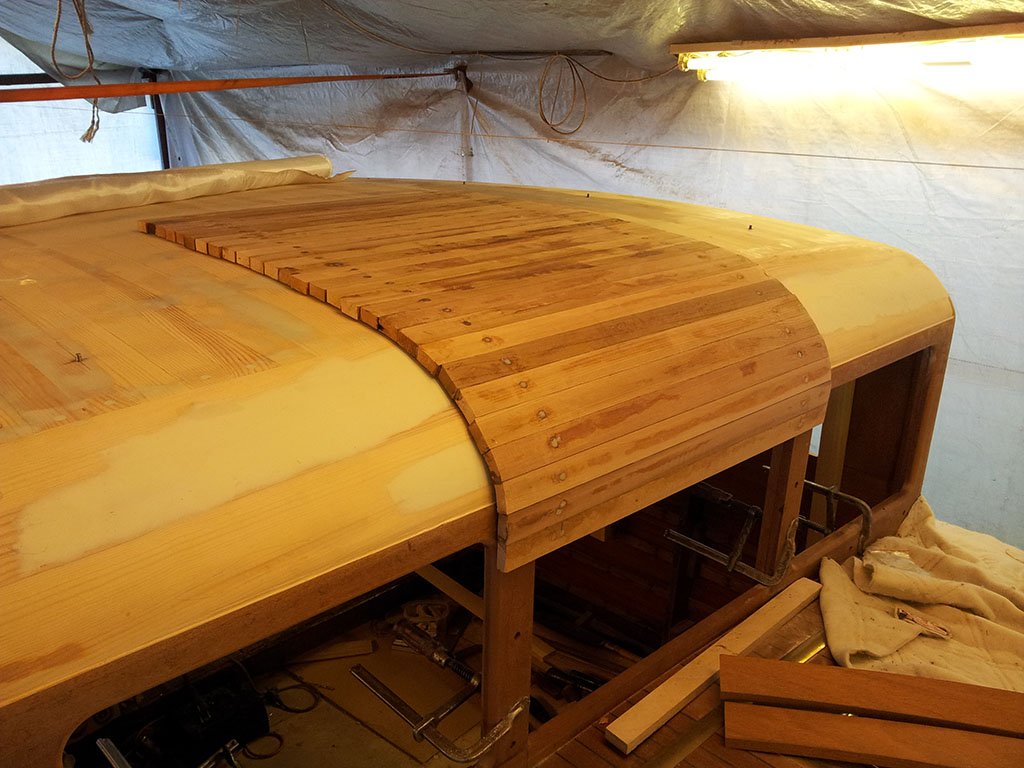

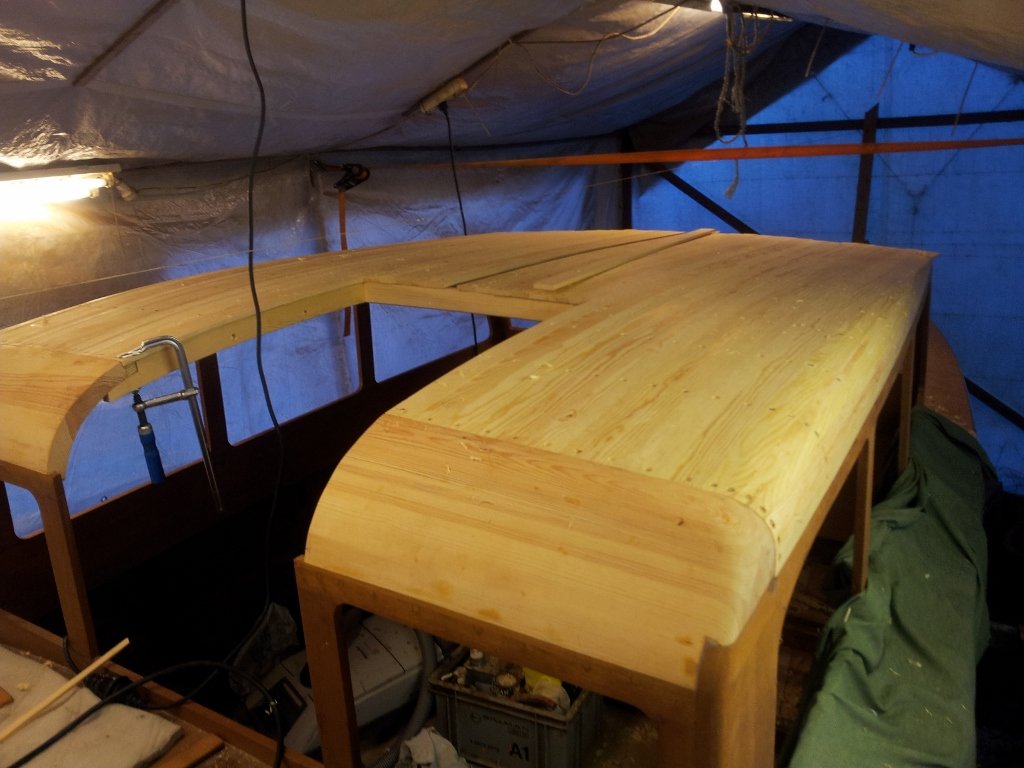

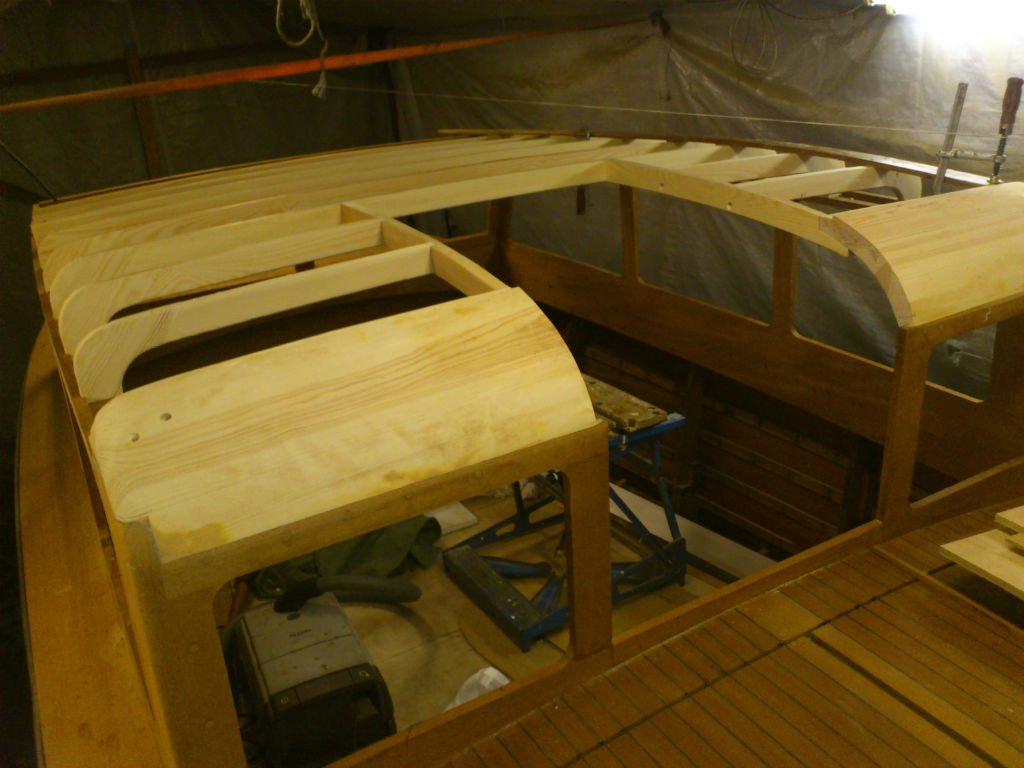

Takläggning Takläggning
Takläggning Takläggning
Taket nästan färdigt.(Sista ribban kvar att lägga) Taket nästan färdigt.(Sista ribban kvar att lägga)
Taket nästan färdigt.(Sista ribban kvar att lägga) Taket nästan färdigt.(Sista ribban kvar att lägga)

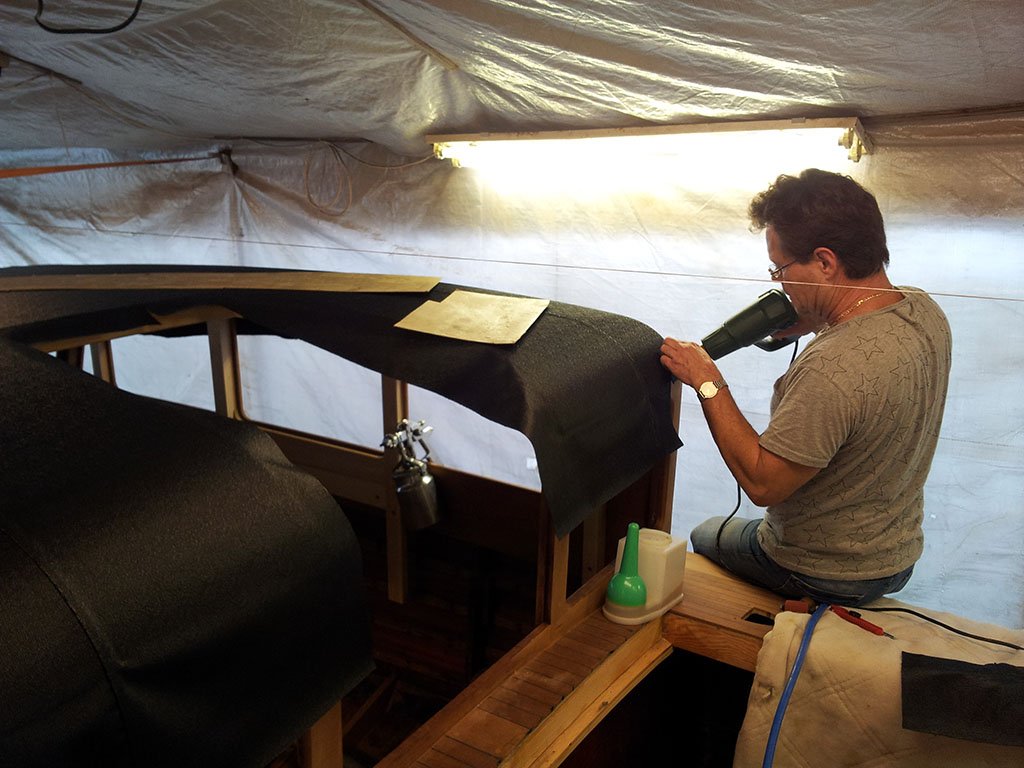

Bilsadelmakare Lars lägger det svarta vinyltaket. Bilsadelmakare Lars lägger det svarta vinyltaket.

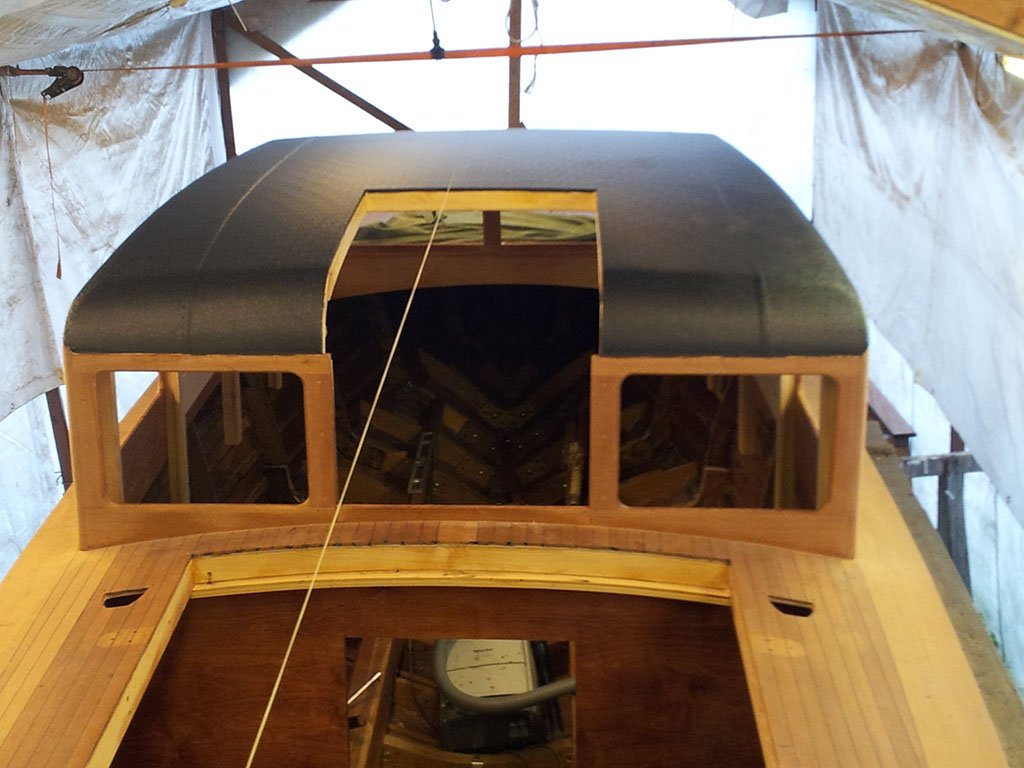

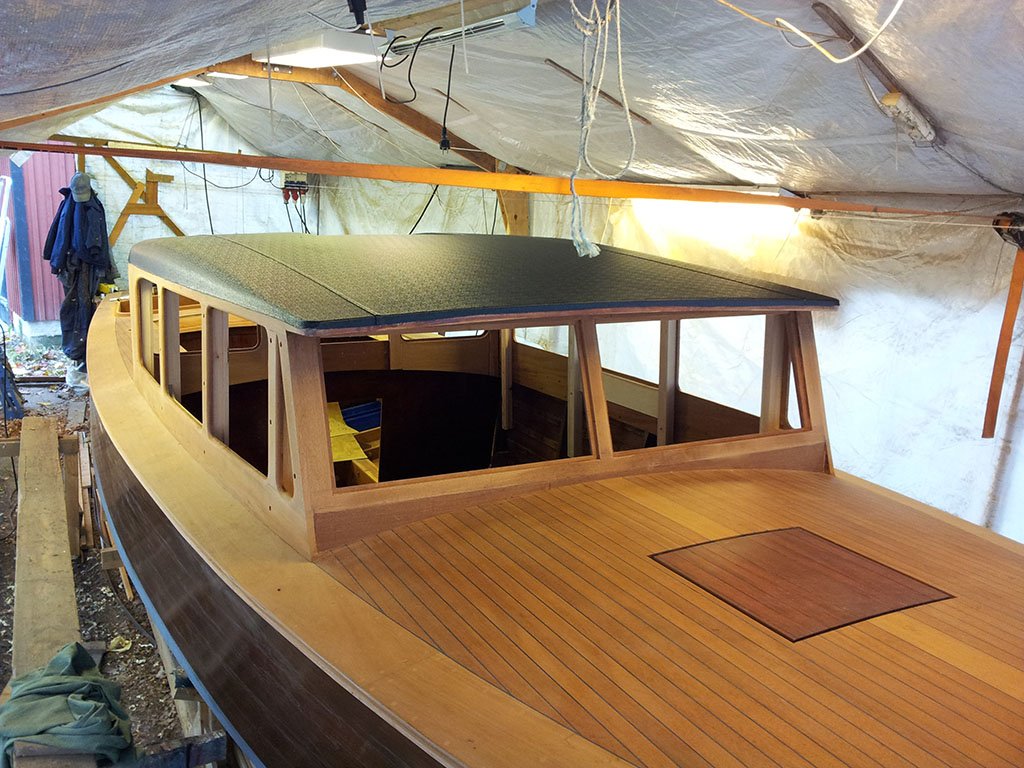

2013-10-08 Taket klart. 2013-10-08 Taket klart.
2013-10-08 Taket klart. 2013-10-08 Taket klart.
Takluckan Takluckan
Takluckan Takluckan

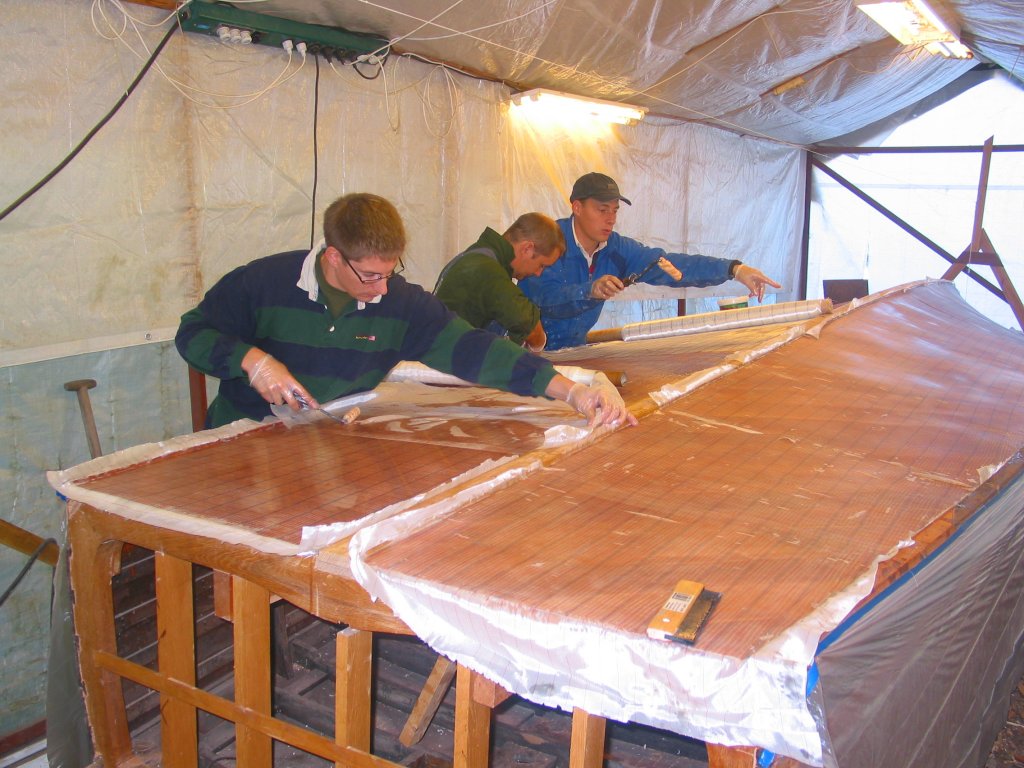

Med skyddsplast inför läggning av 250 g glasfiberväv i epoxy. Med skyddsplast inför läggning av 250 g glasfiberväv i epoxy.
Taket, lagt i 10 mm fururibbor, går framför kupén som en mösskärm. Taket, lagt i 10 mm fururibbor, går framför kupén som en mösskärm.
Nedgångsluckan på plats Nedgångsluckan på plats
Nedgångsluckan på plats Nedgångsluckan på plats

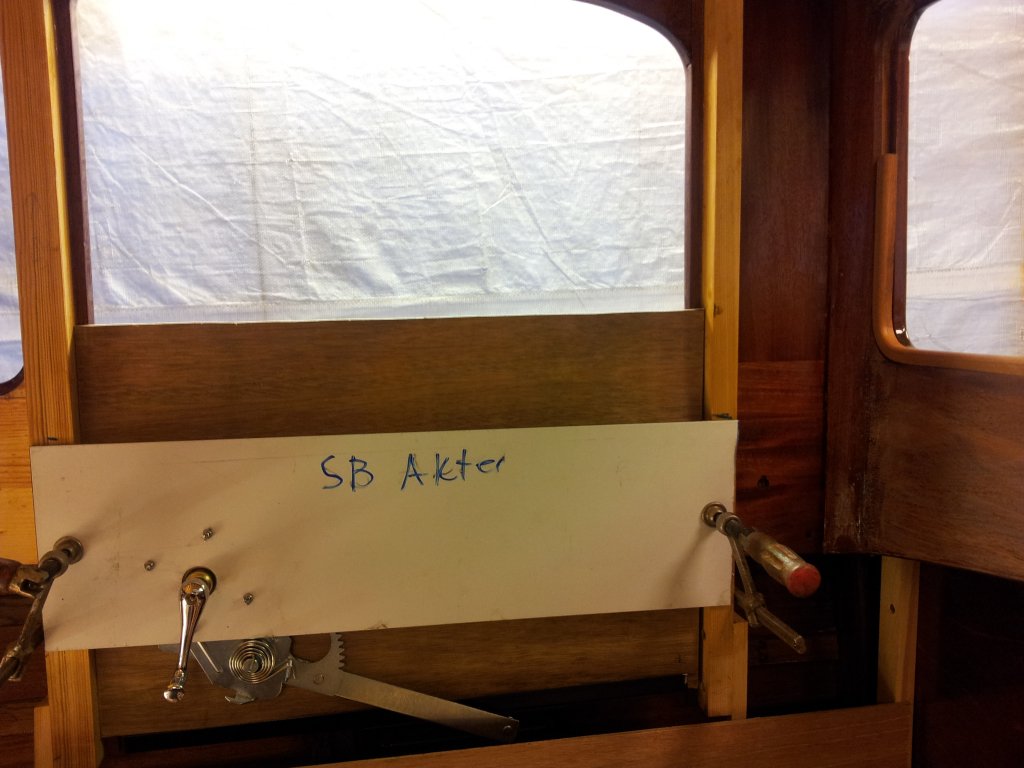

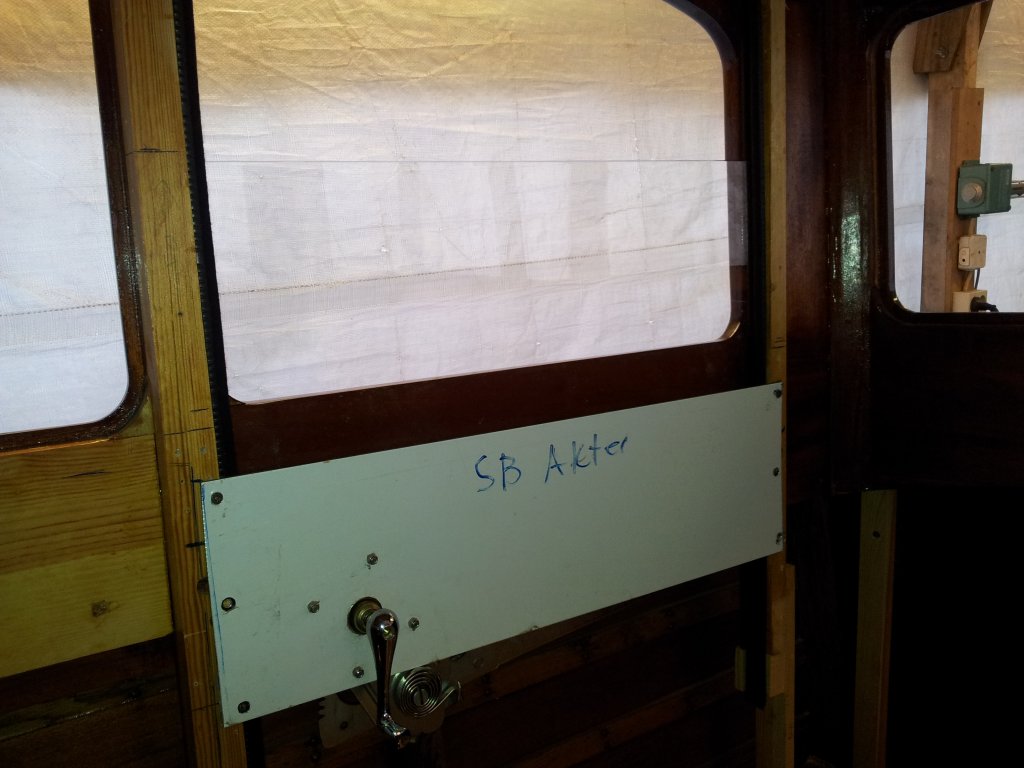

Provmontage av fönsterhiss nytillverkad till Ford 1928-31 Provmontage av fönsterhiss nytillverkad till Ford 1928-31
Provmontage av fönsterhiss nytillverkad till Ford 1928-31 Provmontage av fönsterhiss nytillverkad till Ford 1928-31

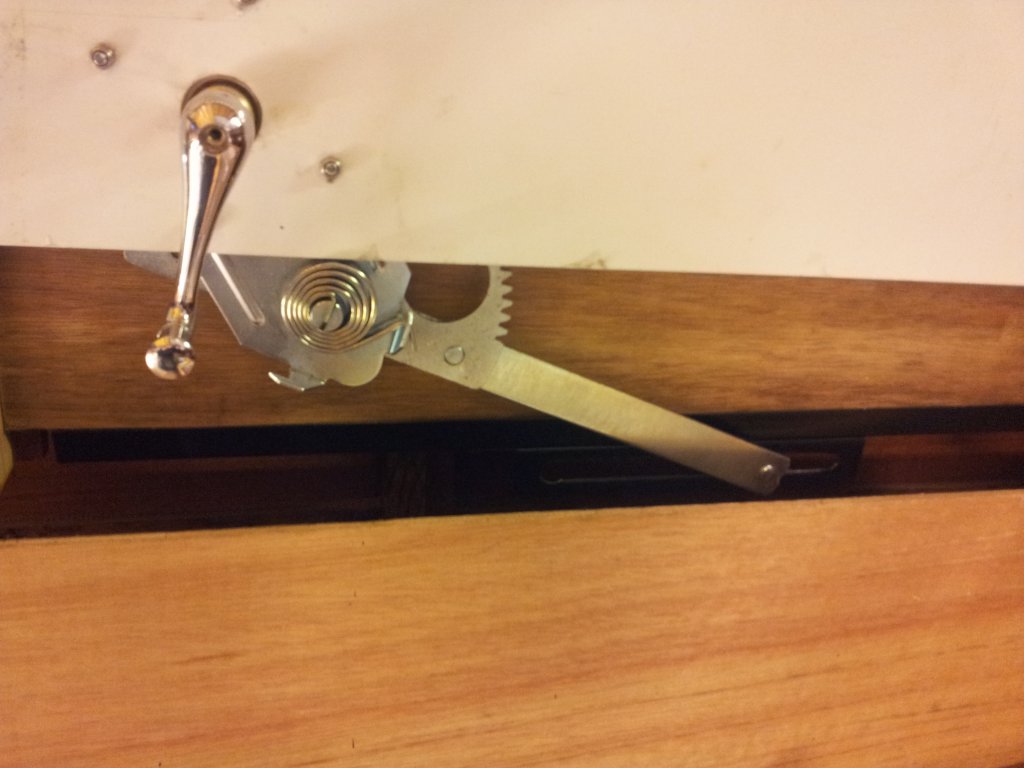

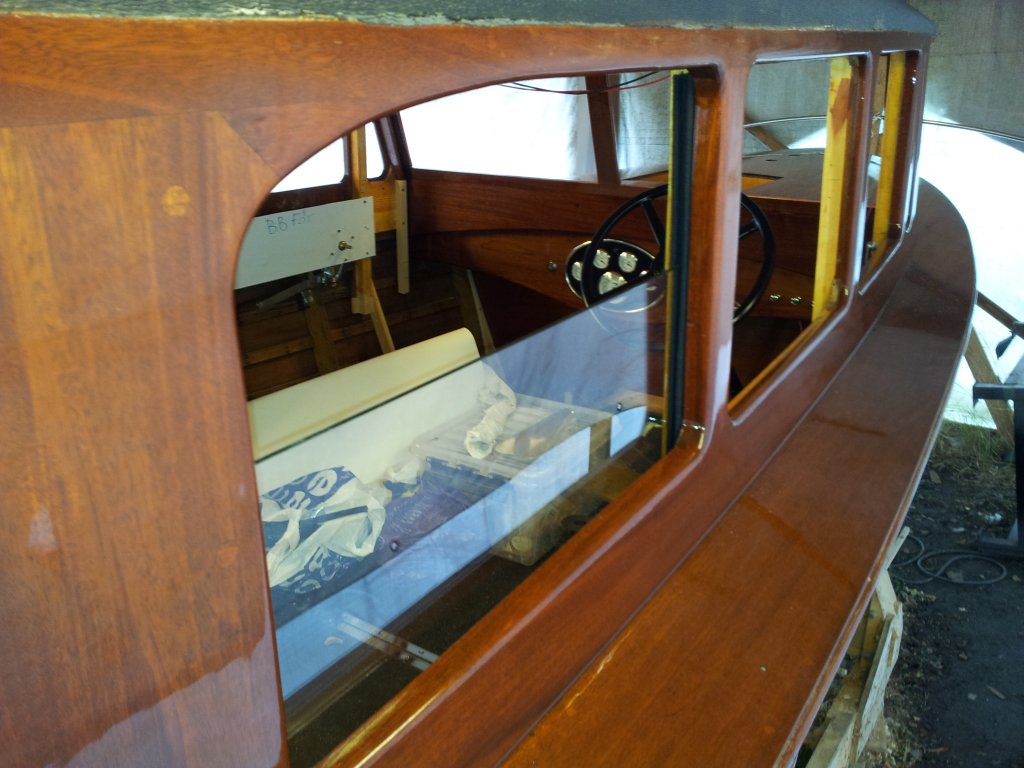

Fönsterhissarna fungerar! Fönsterhissarna fungerar!
Fönsterhissarna fungerar! Fönsterhissarna fungerar!

Inredning

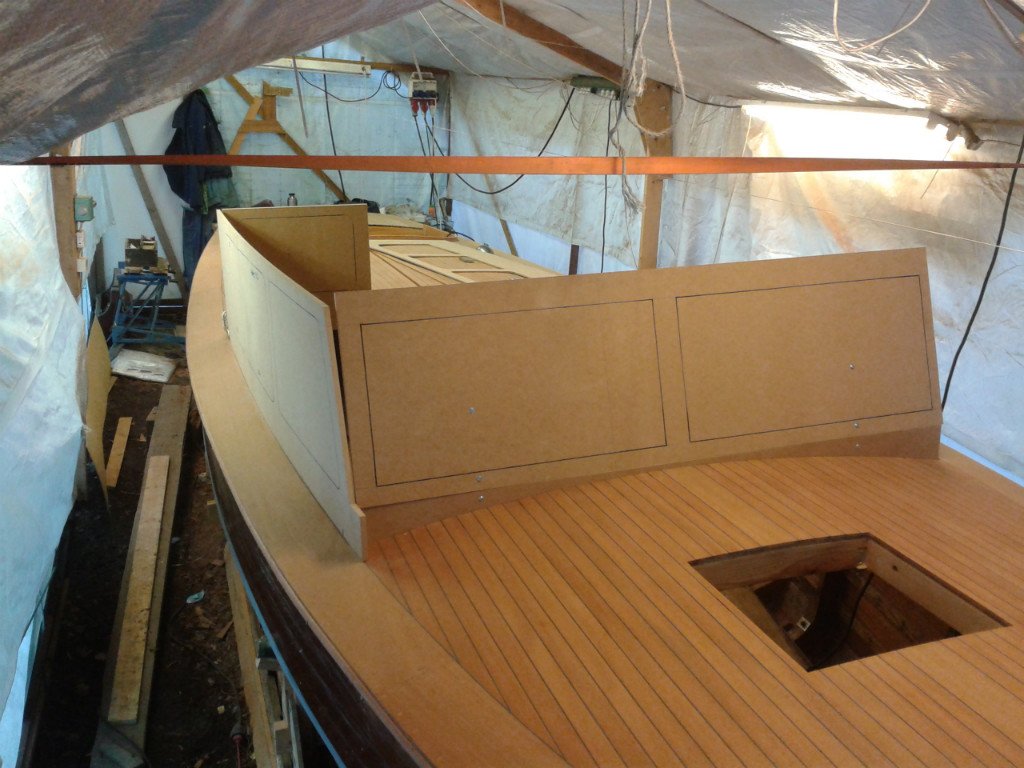

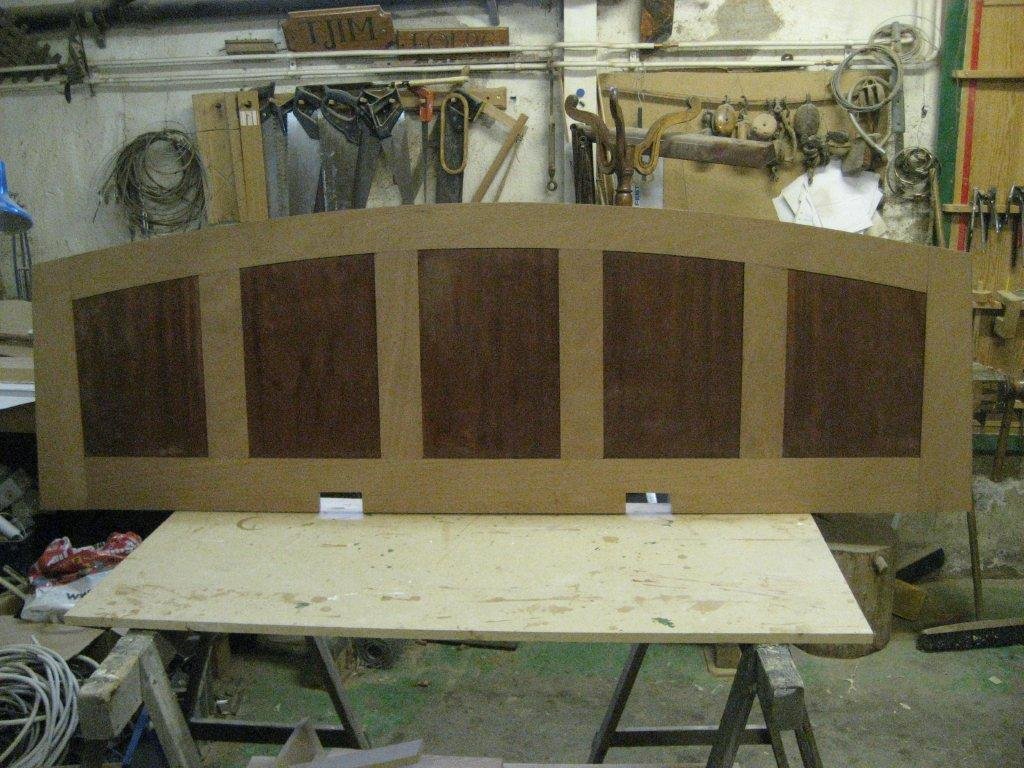

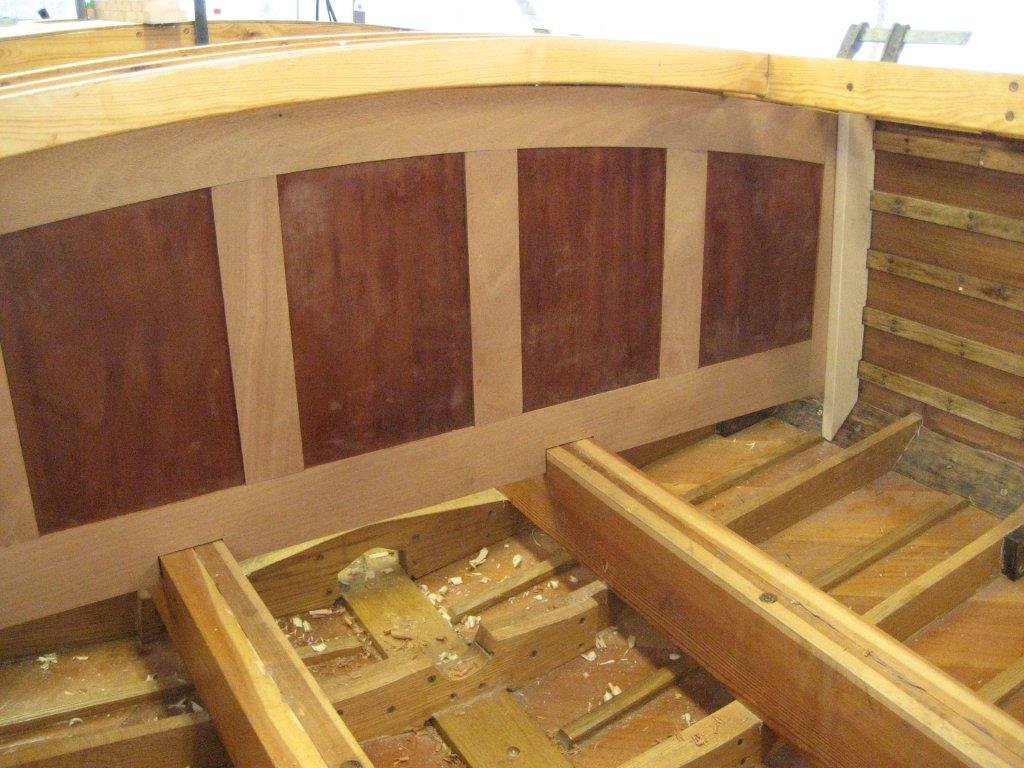

Tillverkning av skott mellan aktre sittbrunn och motorbrunn Tillverkning av skott mellan aktre sittbrunn och motorbrunn
Tillverkning av skott mellan aktre sittbrunn och motorbrunn Tillverkning av skott mellan aktre sittbrunn och motorbrunn
Tillverkning av skott mellan aktre sittbrunn och motorbrunn Tillverkning av skott mellan aktre sittbrunn och motorbrunn
Tillverkning av skott mellan aktre sittbrunn och motorbrunn Tillverkning av skott mellan aktre sittbrunn och motorbrunn
Skottet provmonterat Skottet provmonterat
Durkar och garnering tillpassade Durkar och garnering tillpassade

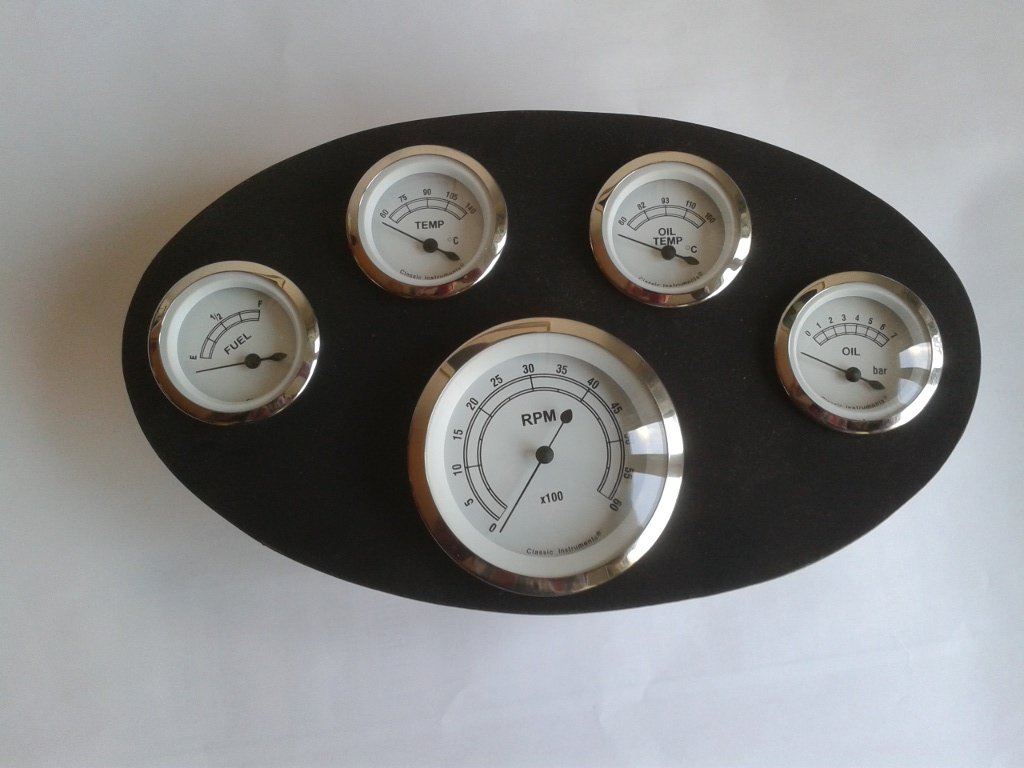

Idé till instrumentbräda Idé till instrumentbräda

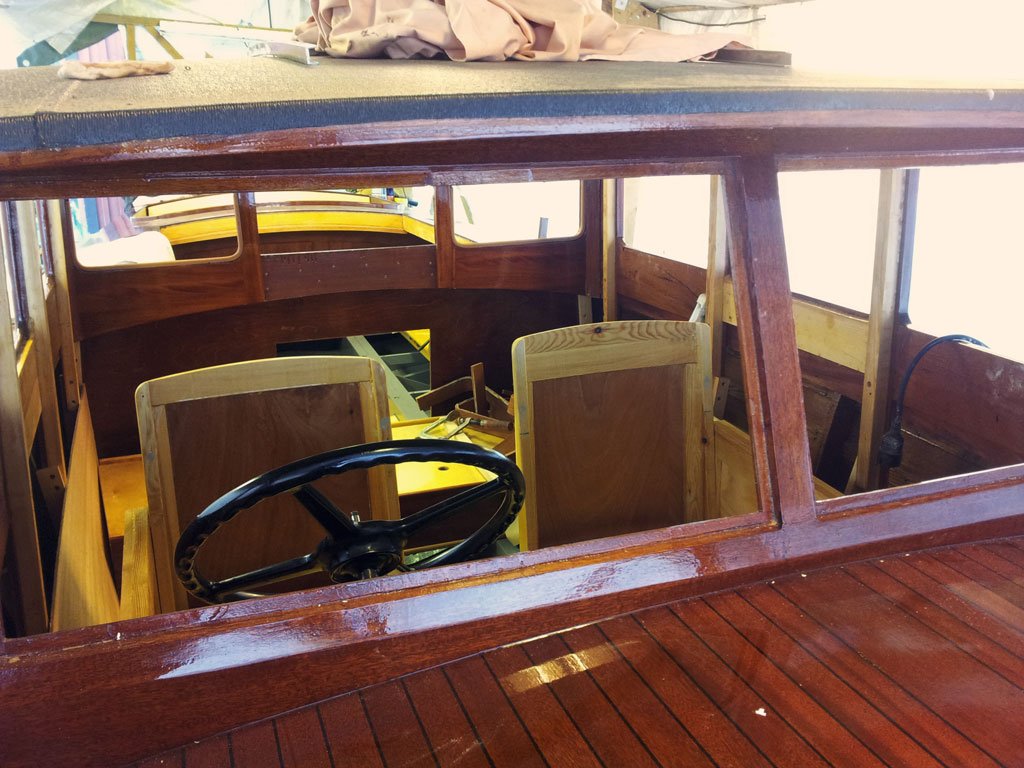

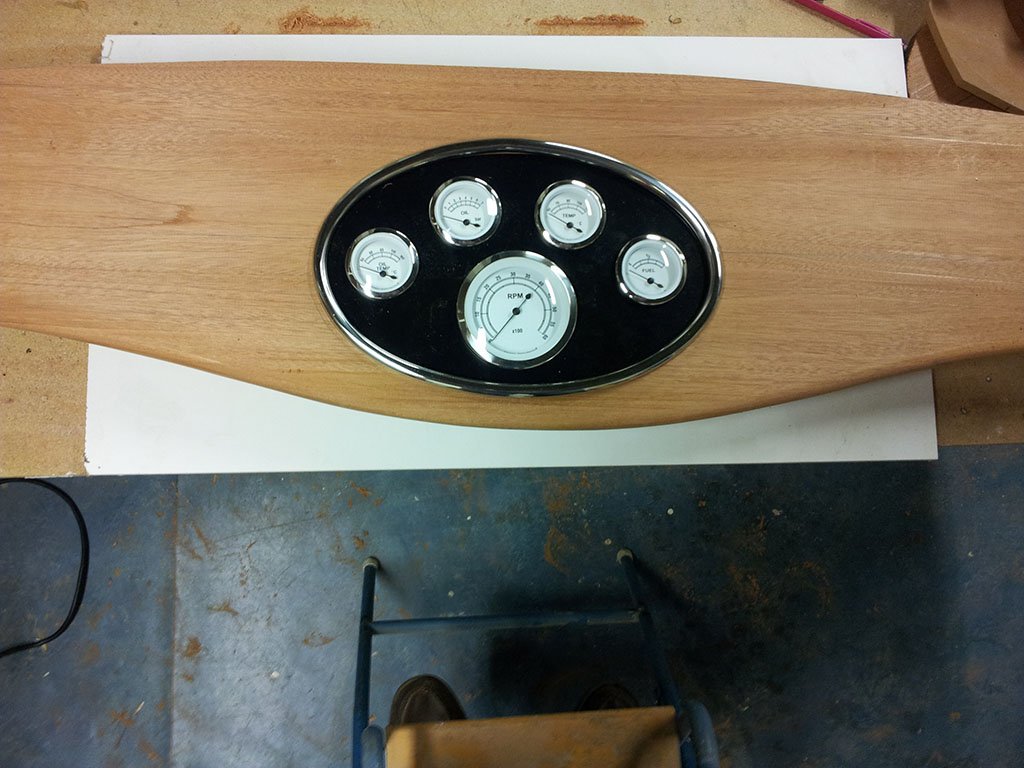

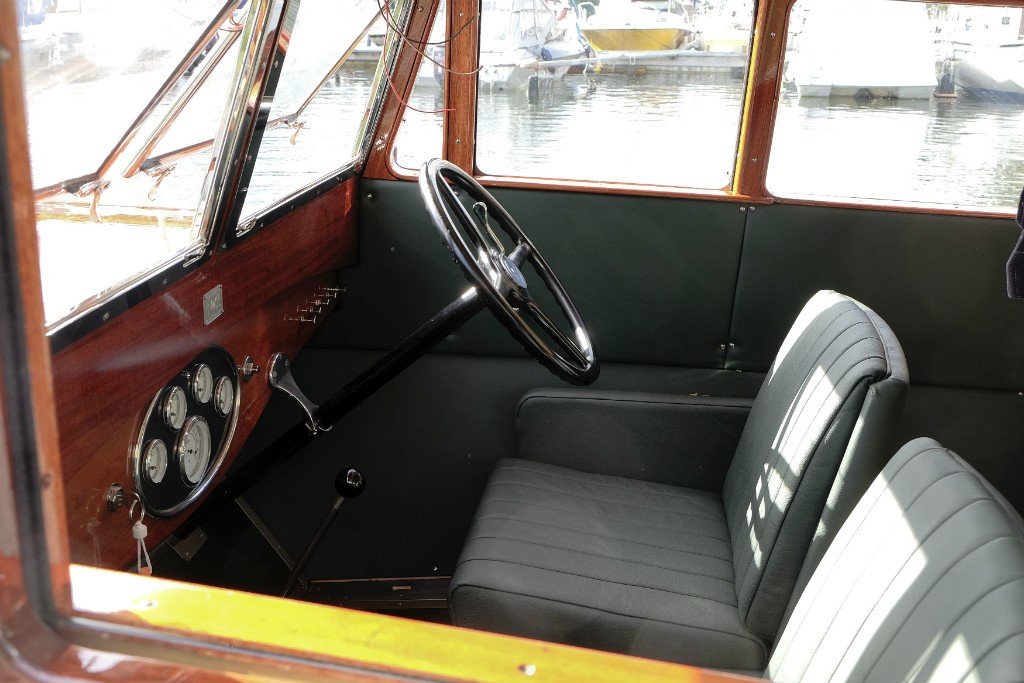

Instrumentbrädan börjar ta form. Instrumentbrädan börjar ta form.

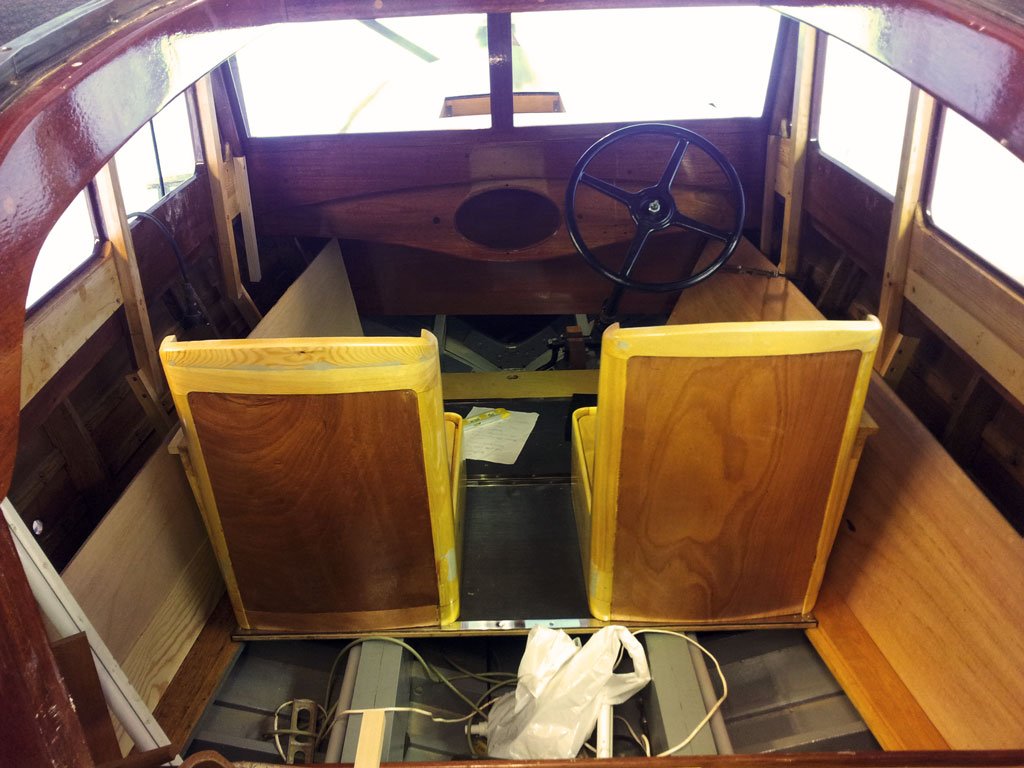

Stommen till framsäten klara Stommen till framsäten klara
Stommen till framsäten klara Stommen till framsäten klara

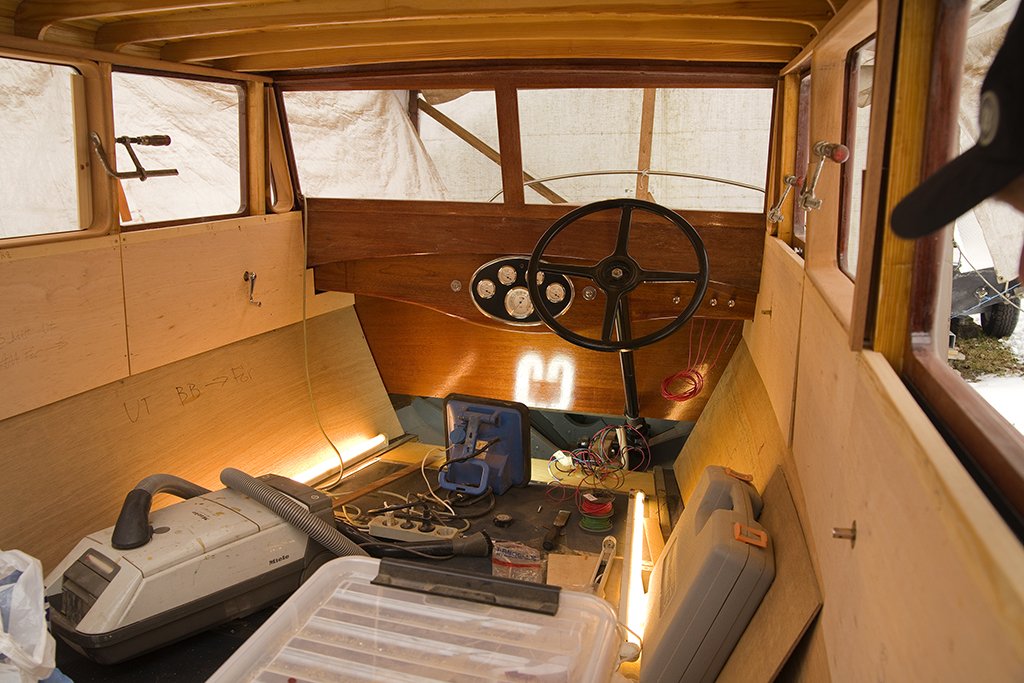

_dsc2672 _dsc2672

Beslag

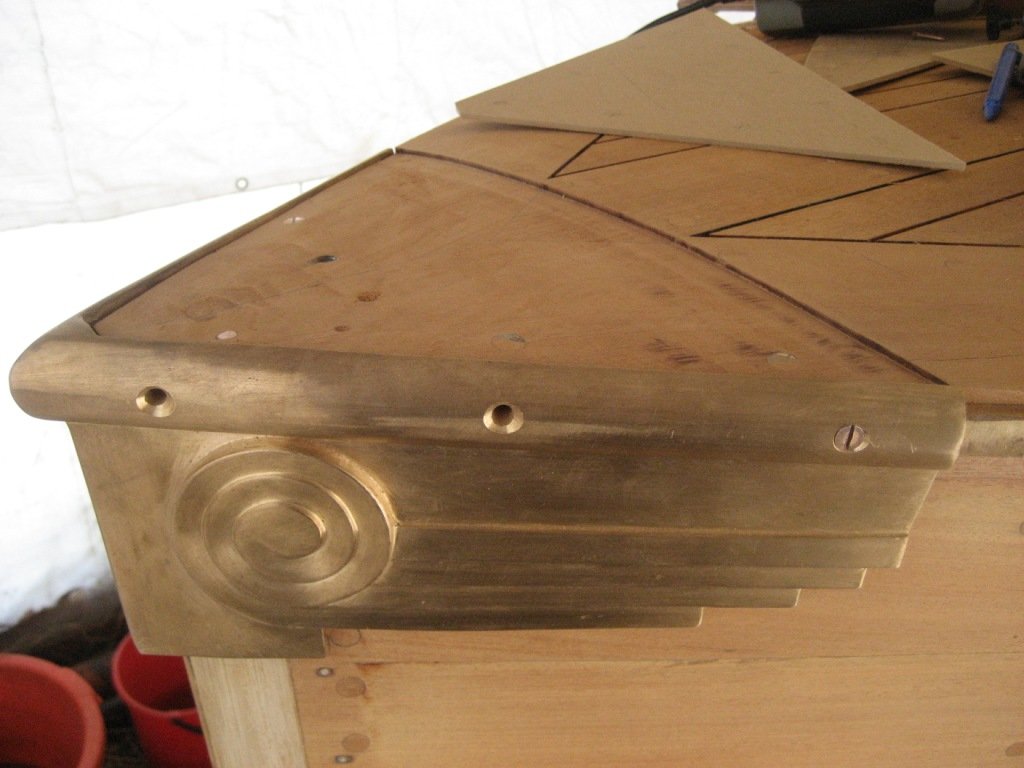

Provmontage av stävbeslag och nerfräsning för stävplåt Provmontage av stävbeslag och nerfräsning för stävplåt

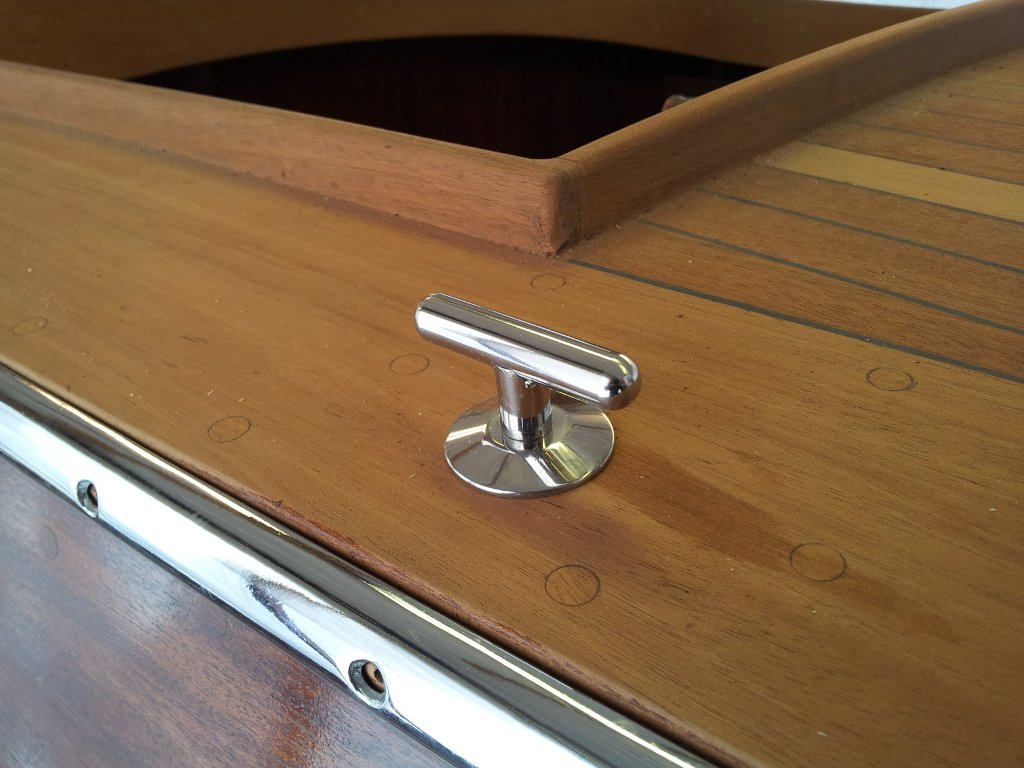

Provmontage på akterlucka av mässingslister före kromning Provmontage på akterlucka av mässingslister före kromning

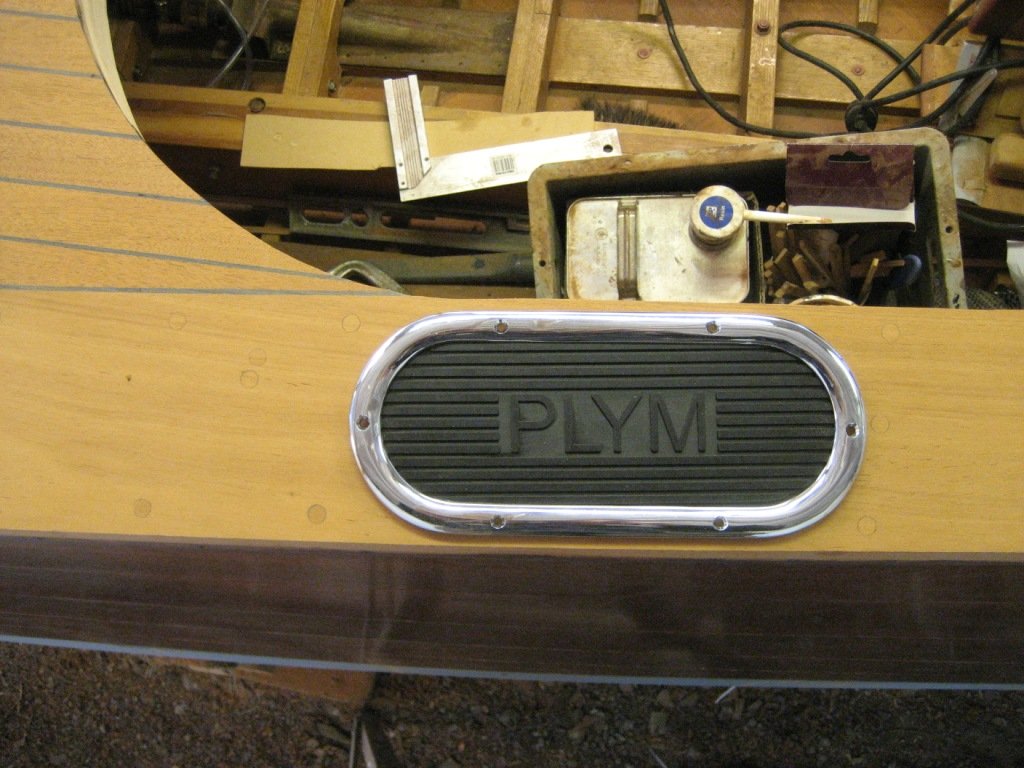

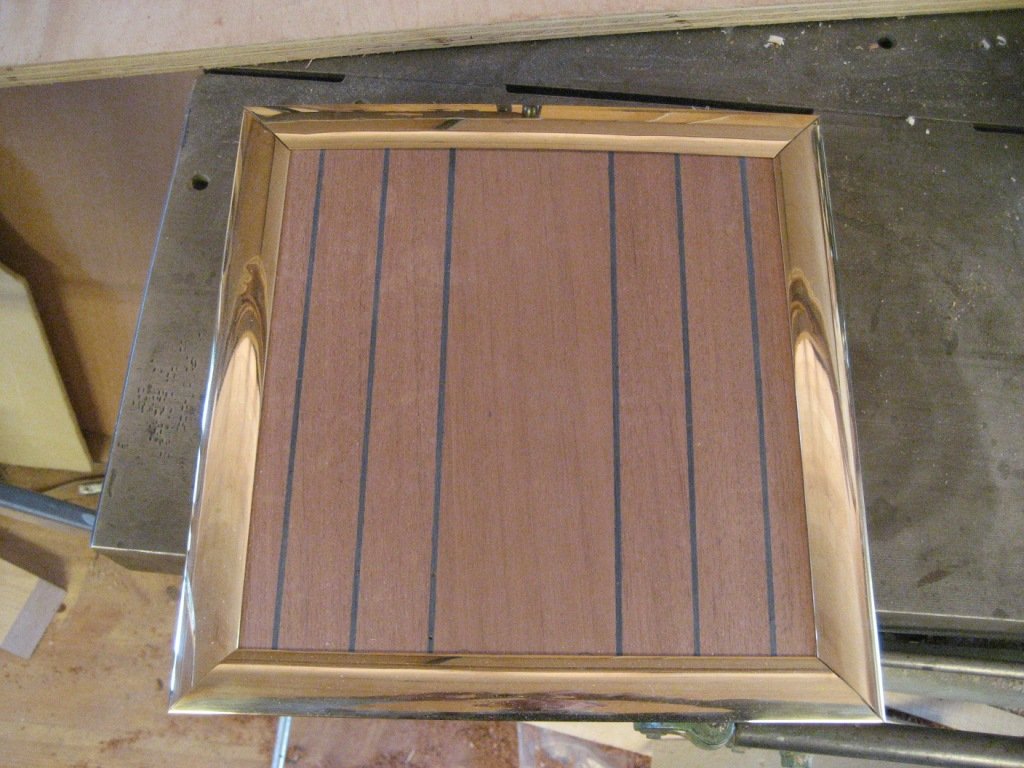

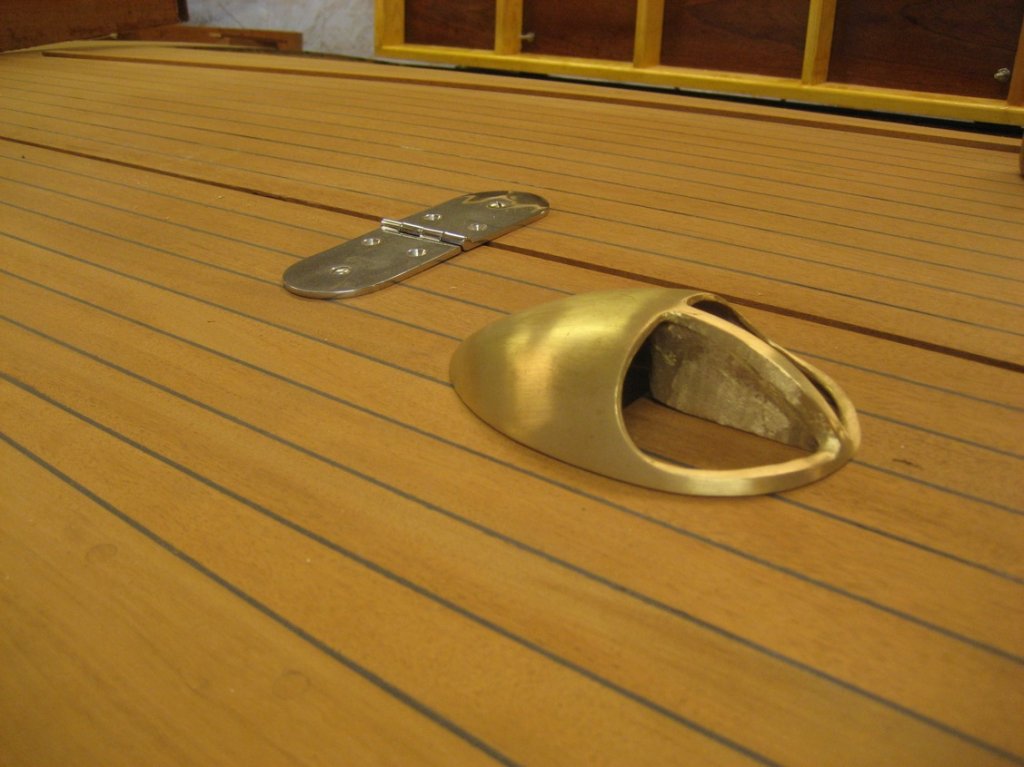

Fotplattan på skarndäck Fotplattan på skarndäck
Fotplattan på skarndäck Fotplattan på skarndäck

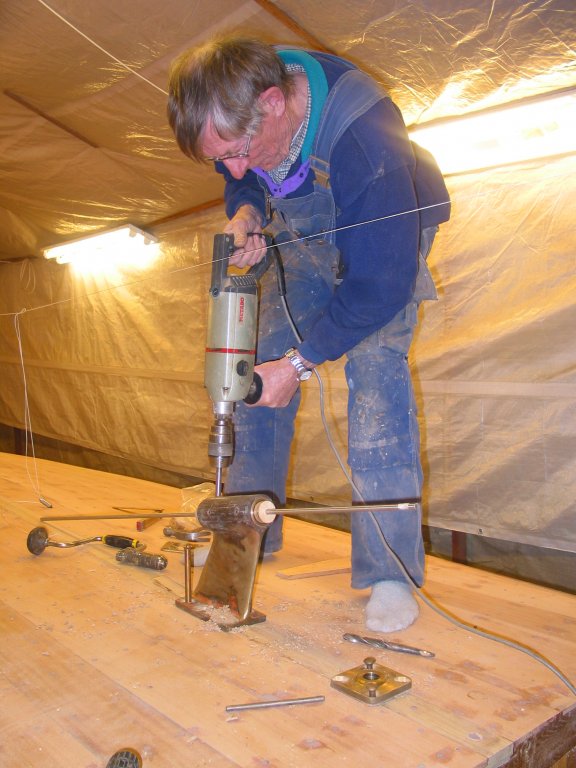

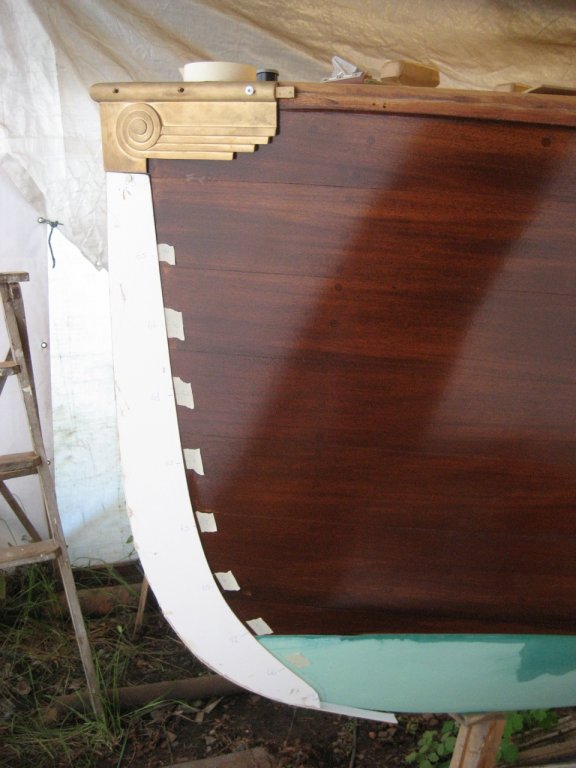

Stävbeslaget och mallen till Stävbeslaget och mallen till "cutwater"

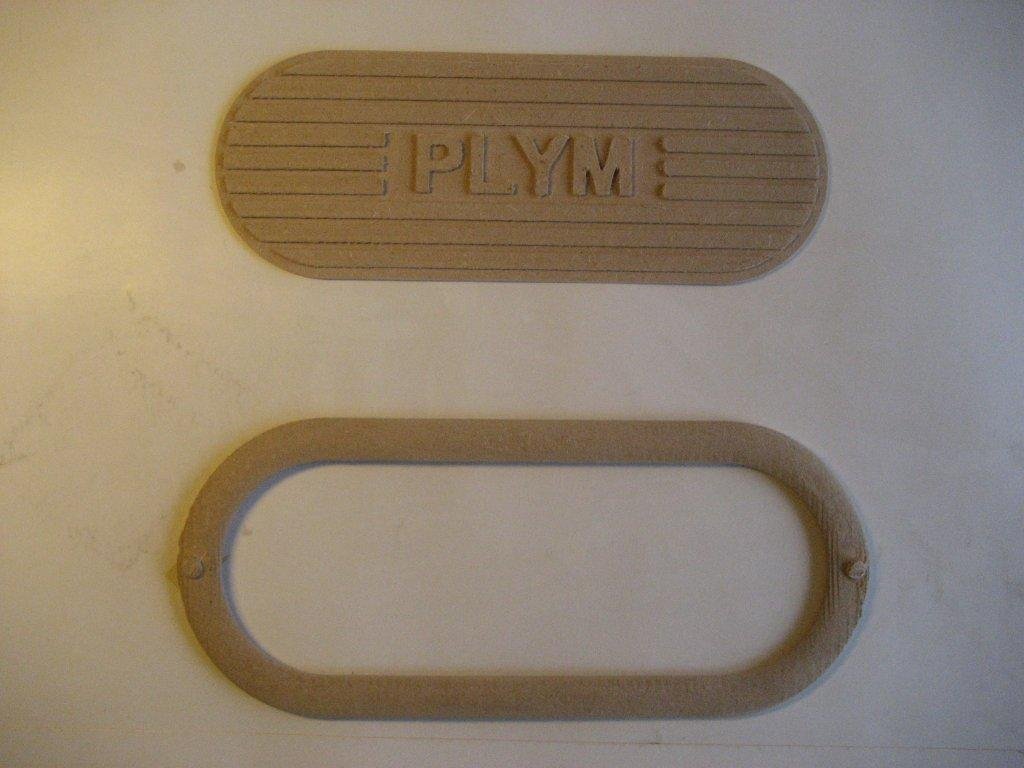

Embryo till gjutmodeller för fotplatta Embryo till gjutmodeller för fotplatta
Embryo till gjutmodeller för fotplatta Embryo till gjutmodeller för fotplatta
Propeller och roder på plats Propeller och roder på plats

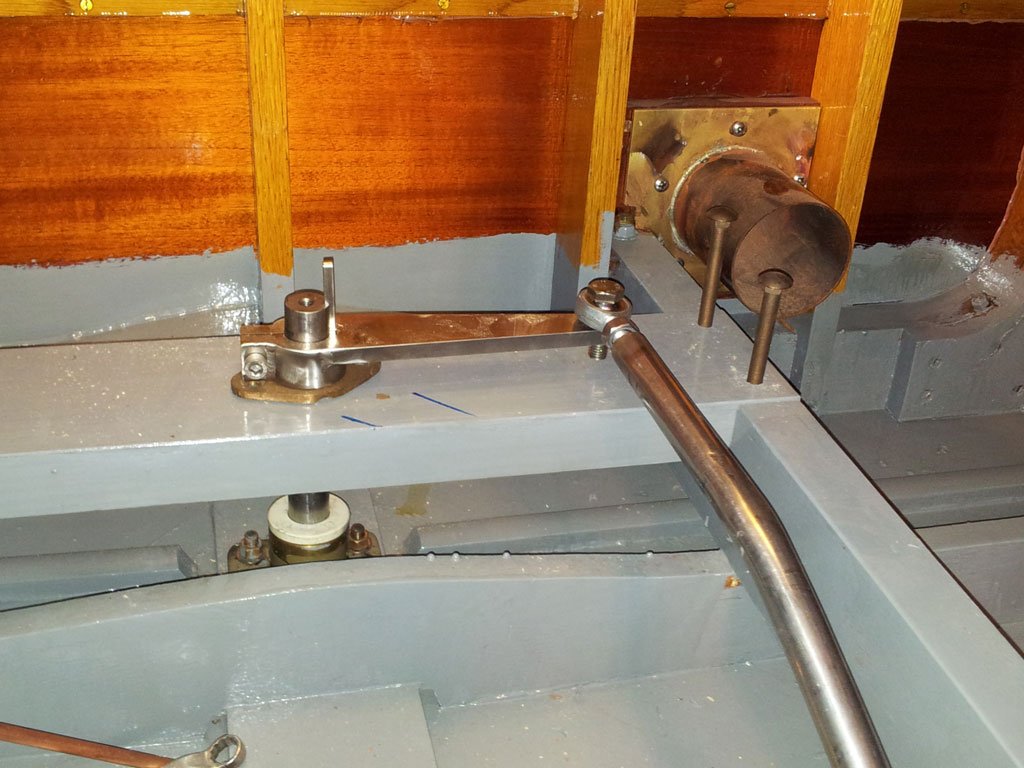

20140912_152743 20140912_152743

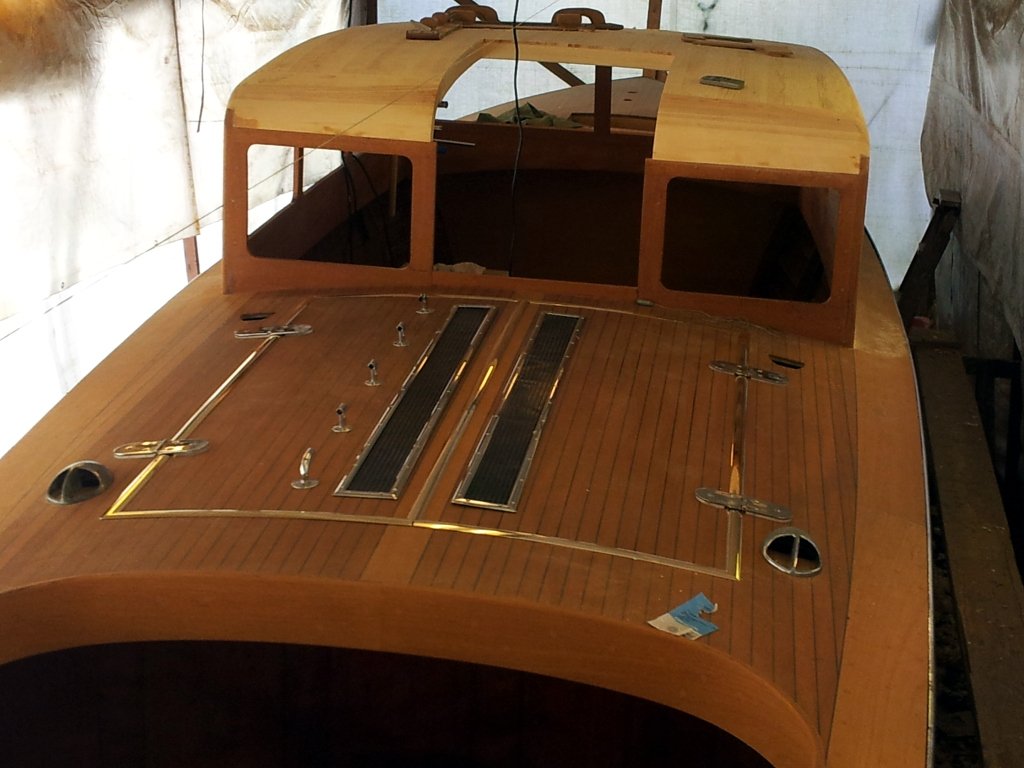

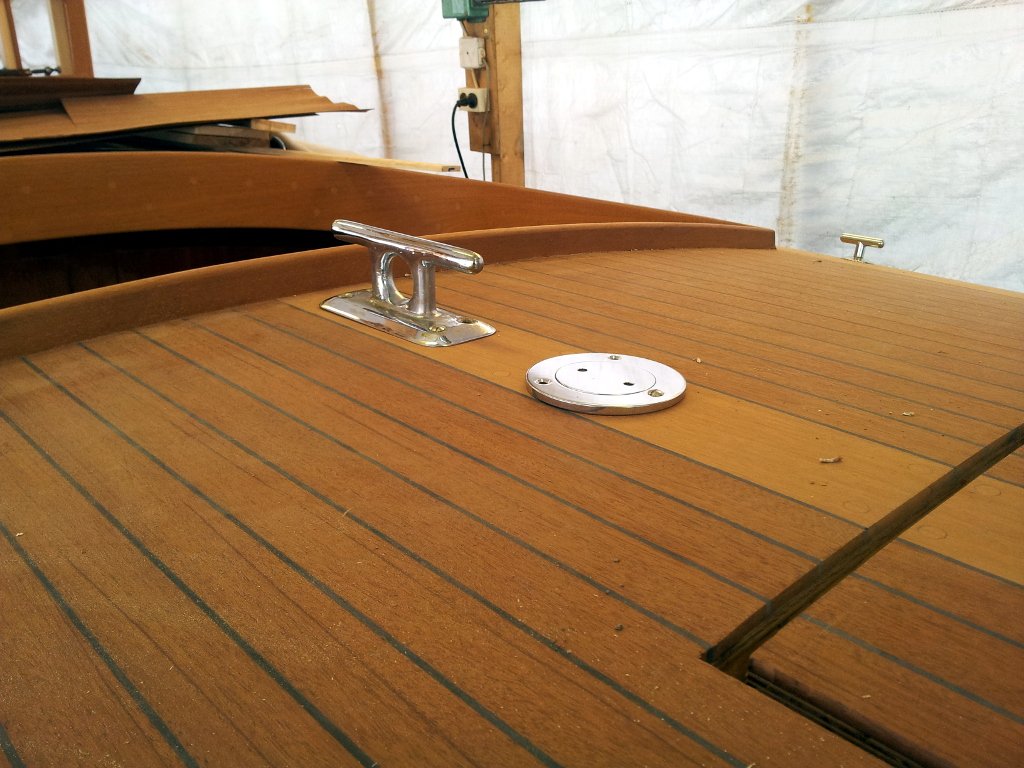

Beslagen på akterdäck provmonterade Beslagen på akterdäck provmonterade

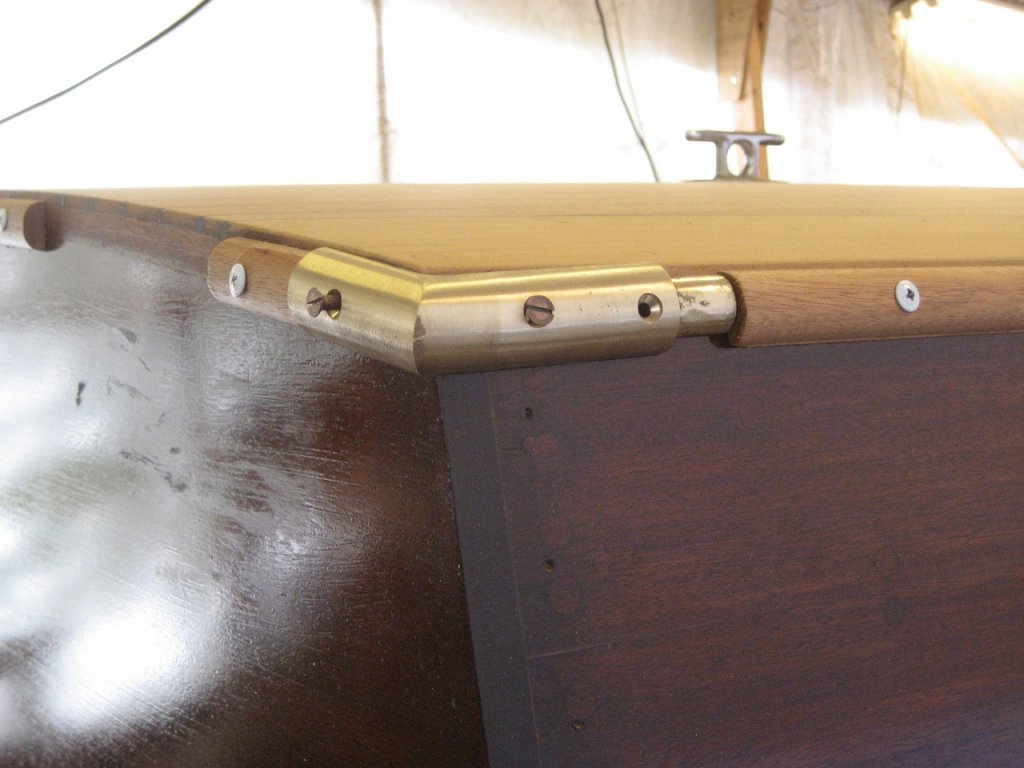

Hörnbeslag och halvrunda stödlister för avbärarlisten Hörnbeslag och halvrunda stödlister för avbärarlisten
Tänkbar placering av beslag runt motorluckor Tänkbar placering av beslag runt motorluckor
Provmonterat ventilator och gångjärn Provmonterat ventilator och gångjärn

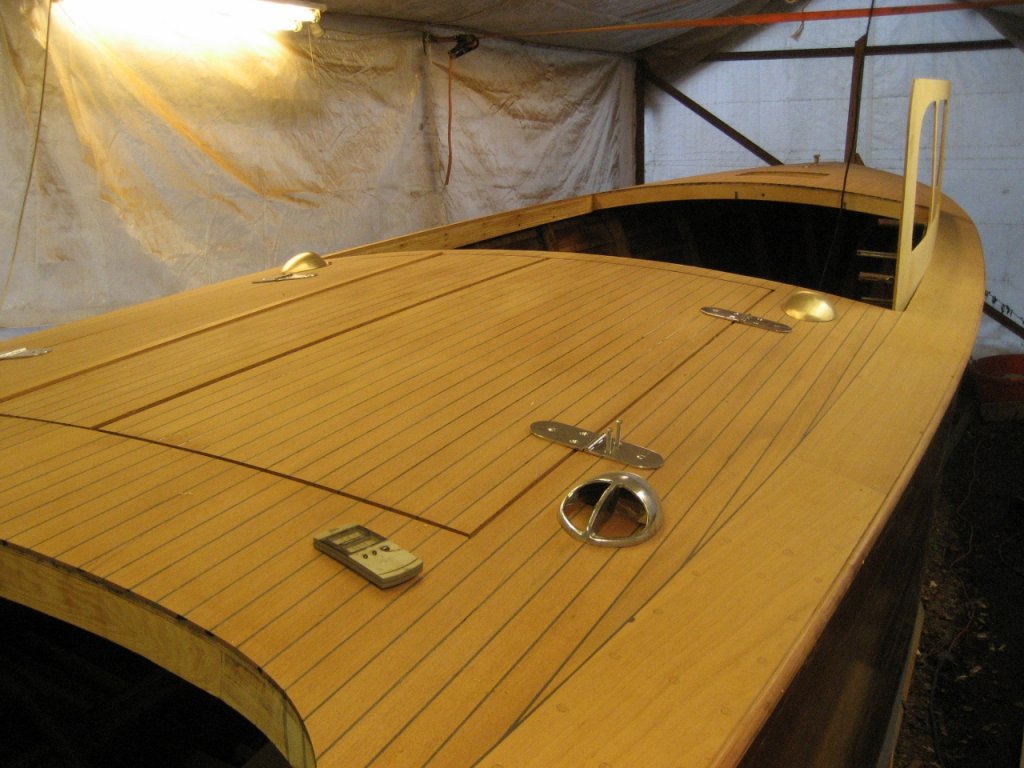

Fördäck nästan klart. Stävplåt med halkip inte färdig Fördäck nästan klart. Stävplåt med halkip inte färdig
Gångjärn till motorluckor och ventilatorer på plats Gångjärn till motorluckor och ventilatorer på plats

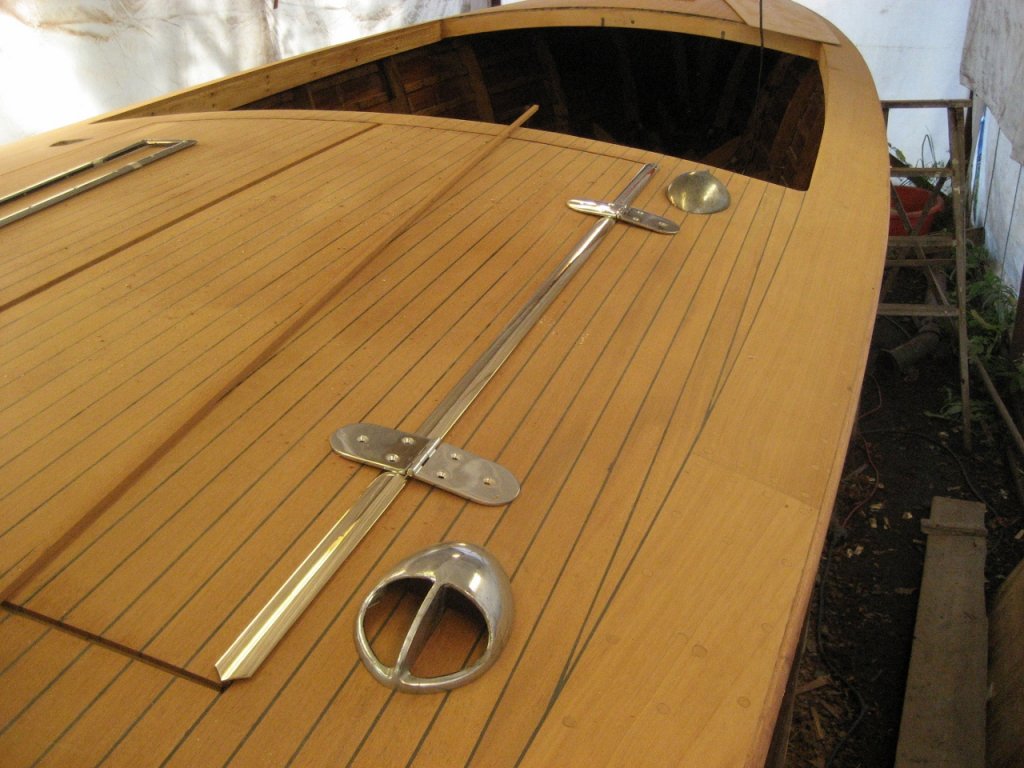

Beslagen på motorluckor och däck provmonterade Beslagen på motorluckor och däck provmonterade

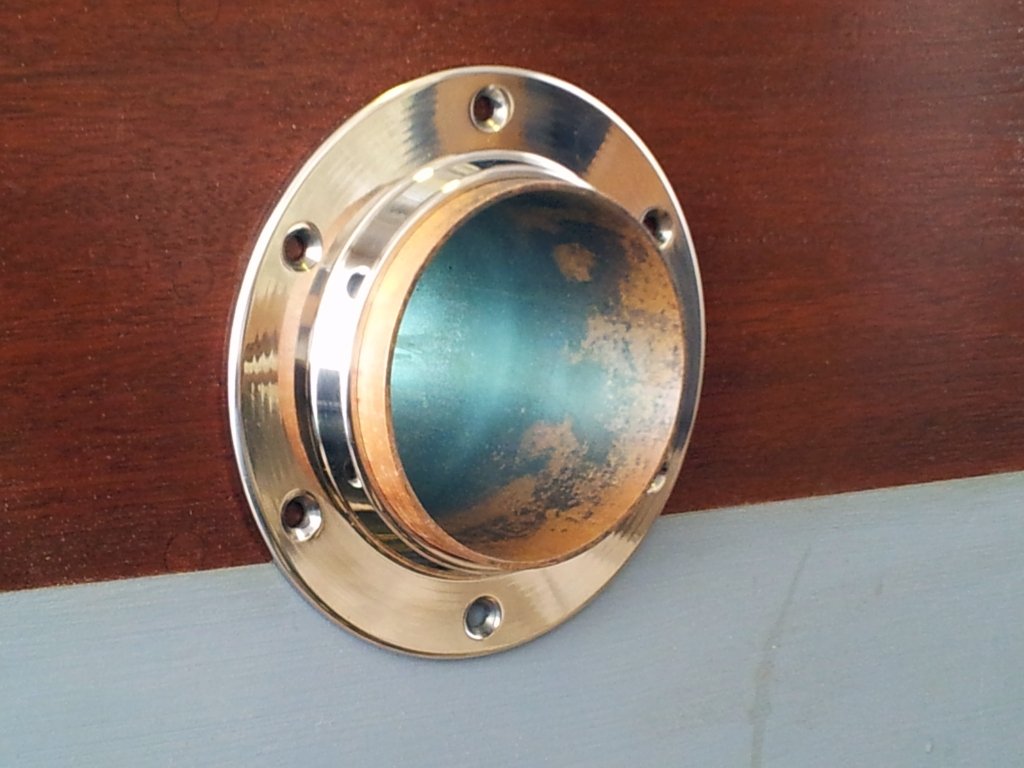

Hål för avgasrör med monterat rör och ring Hål för avgasrör med monterat rör och ring
Beslagen på motorluckor och däck provmonterade Beslagen på motorluckor och däck provmonterade
Beslagen på motorluckor och däck provmonterade Beslagen på motorluckor och däck provmonterade
Beslagen på motorluckor och däck provmonterade Beslagen på motorluckor och däck provmonterade

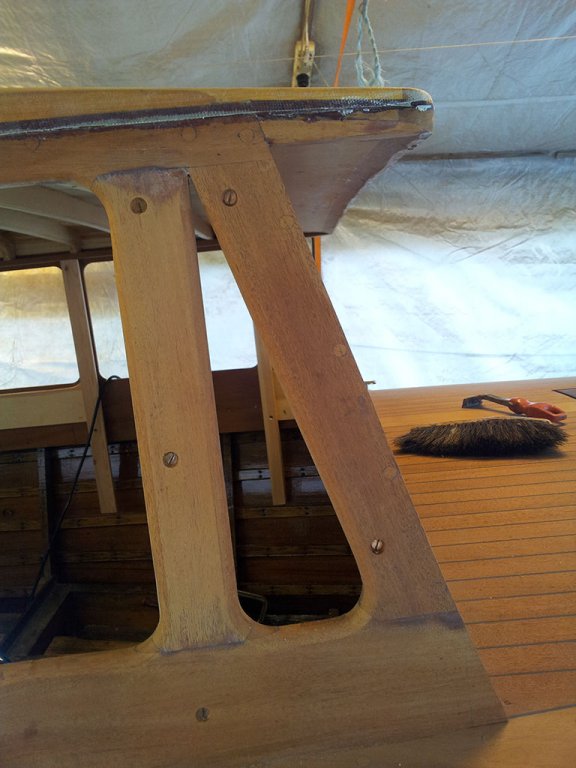

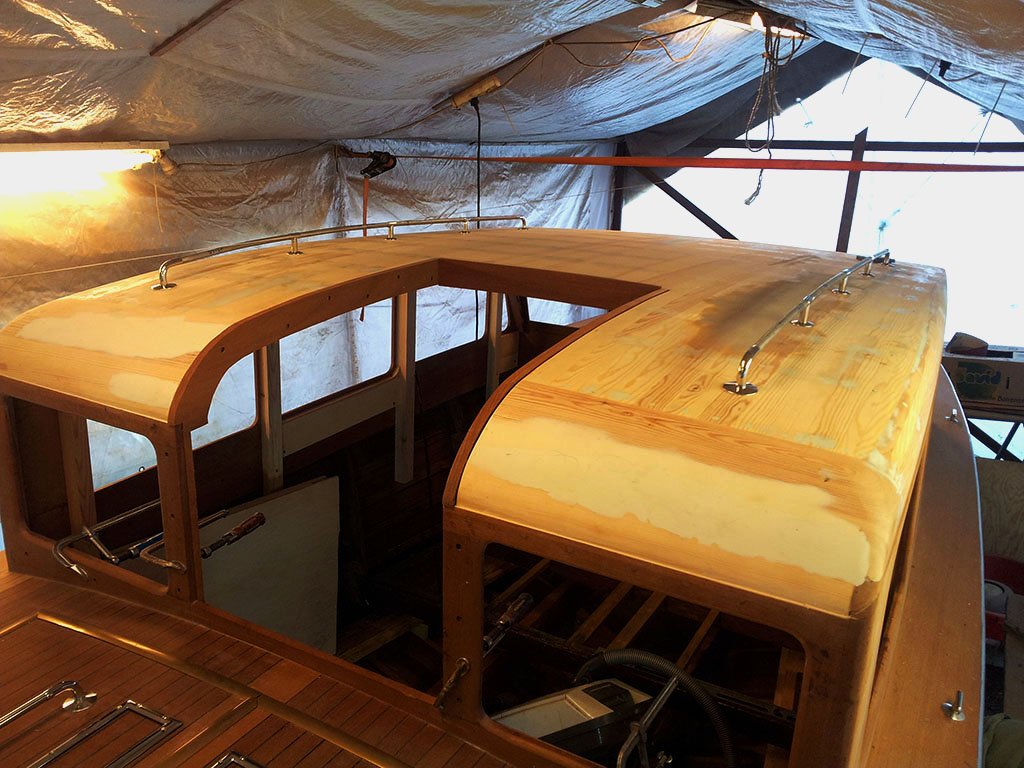

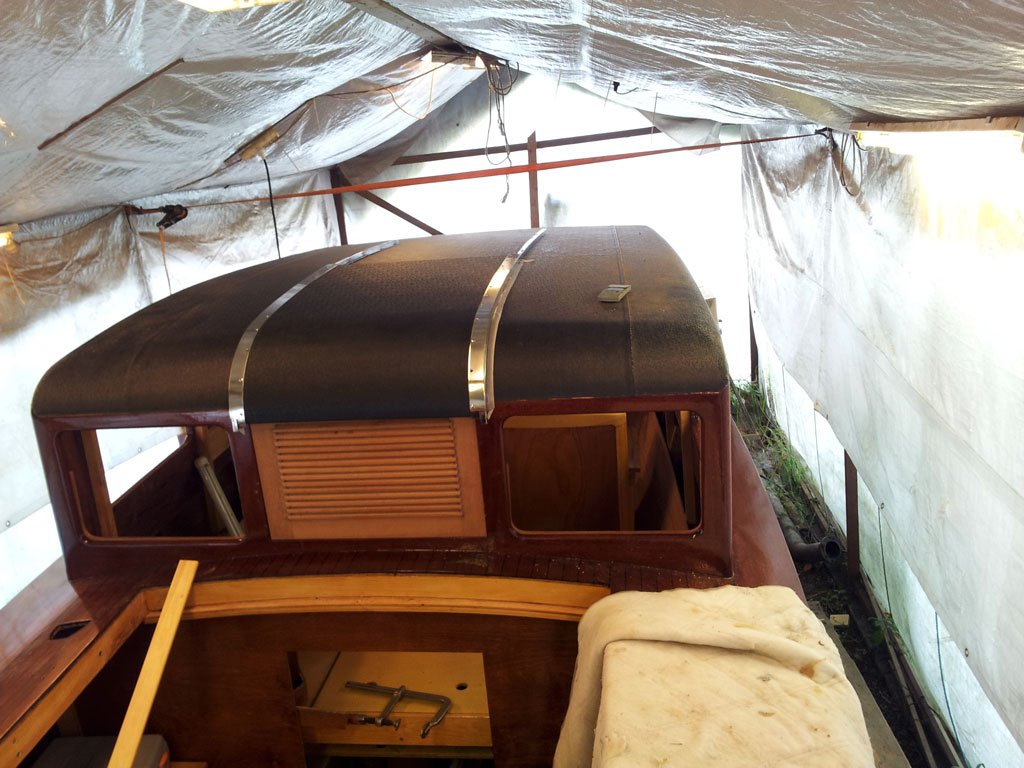

Handräcken på kupétaket provmonterade. Handräcken på kupétaket provmonterade.

Motor

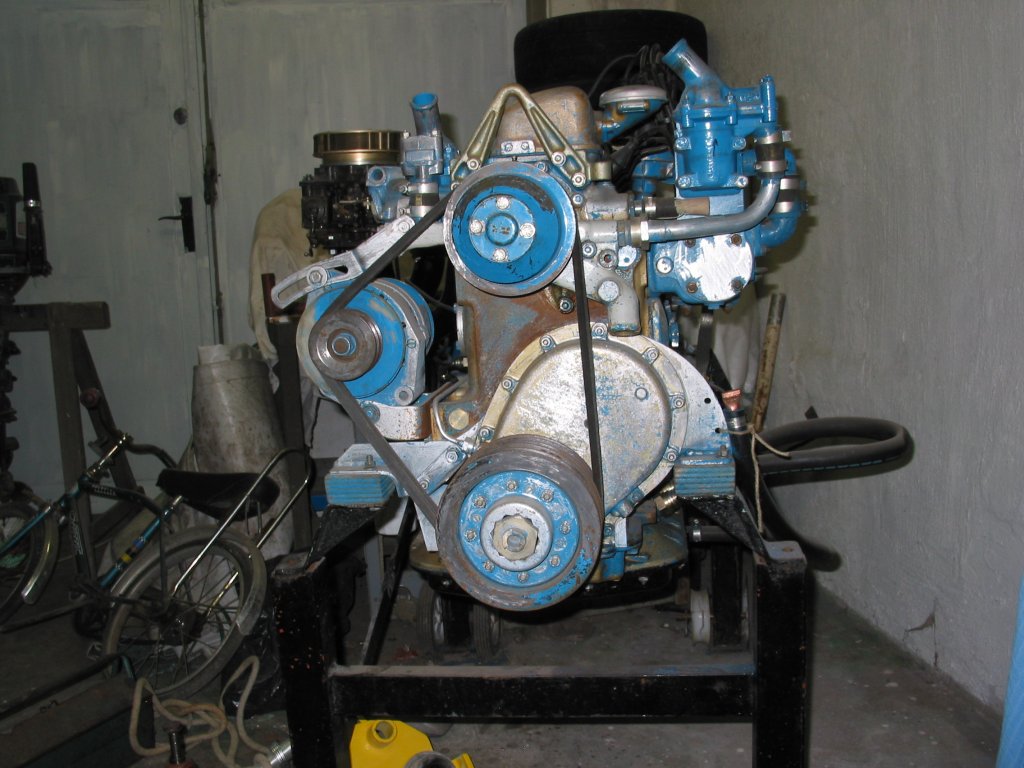

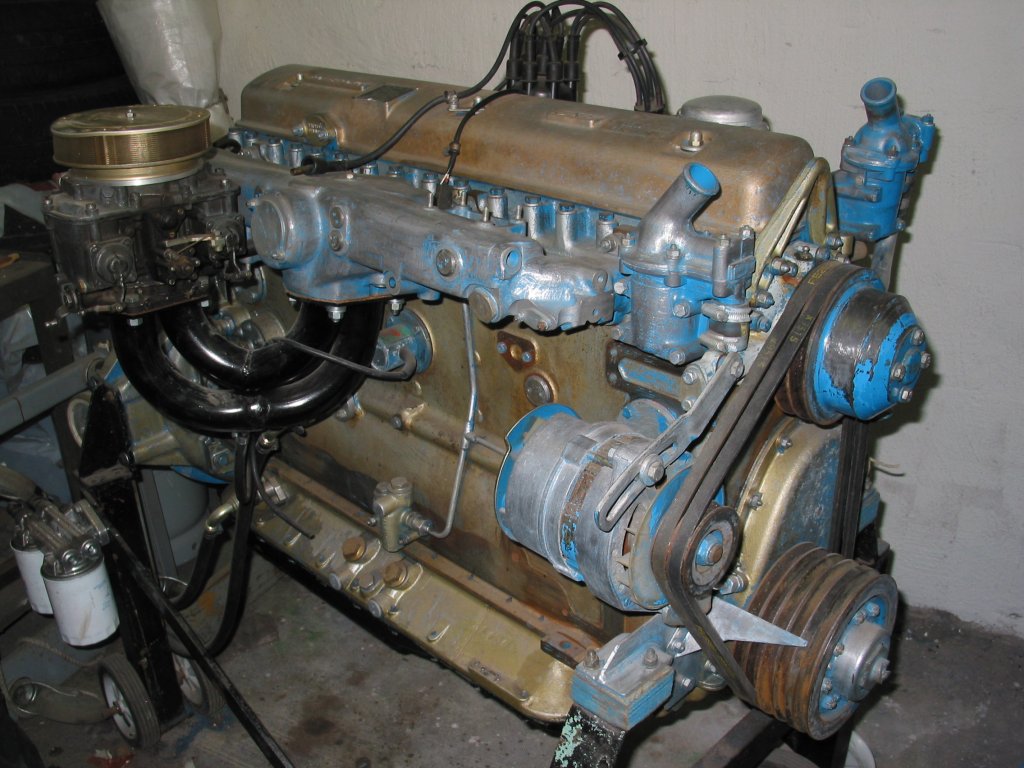

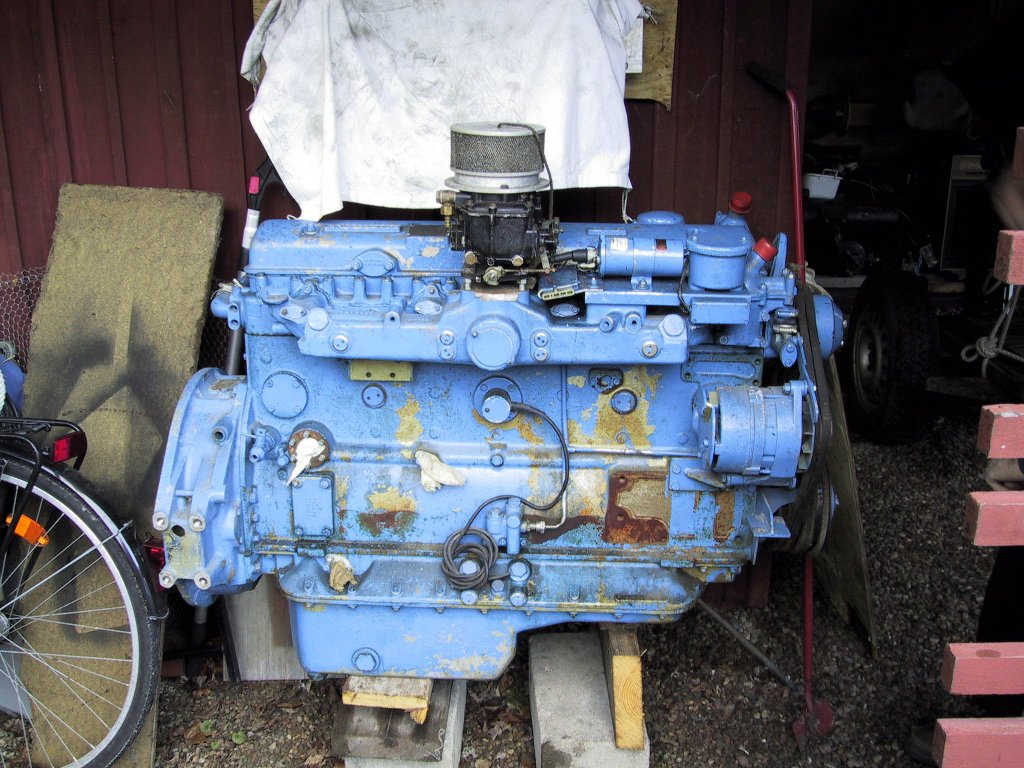

Framifrån, modifierad Framifrån, modifierad
Förgasarsidan efter modifiering Förgasarsidan efter modifiering
Förgasarsidan före modifiering Förgasarsidan före modifiering
Provmontage av backslag och modifierad svänghjulskåpa Provmontage av backslag och modifierad svänghjulskåpa
Provmontage av backslag och modifierad svänghjulskåpa Provmontage av backslag och modifierad svänghjulskåpa

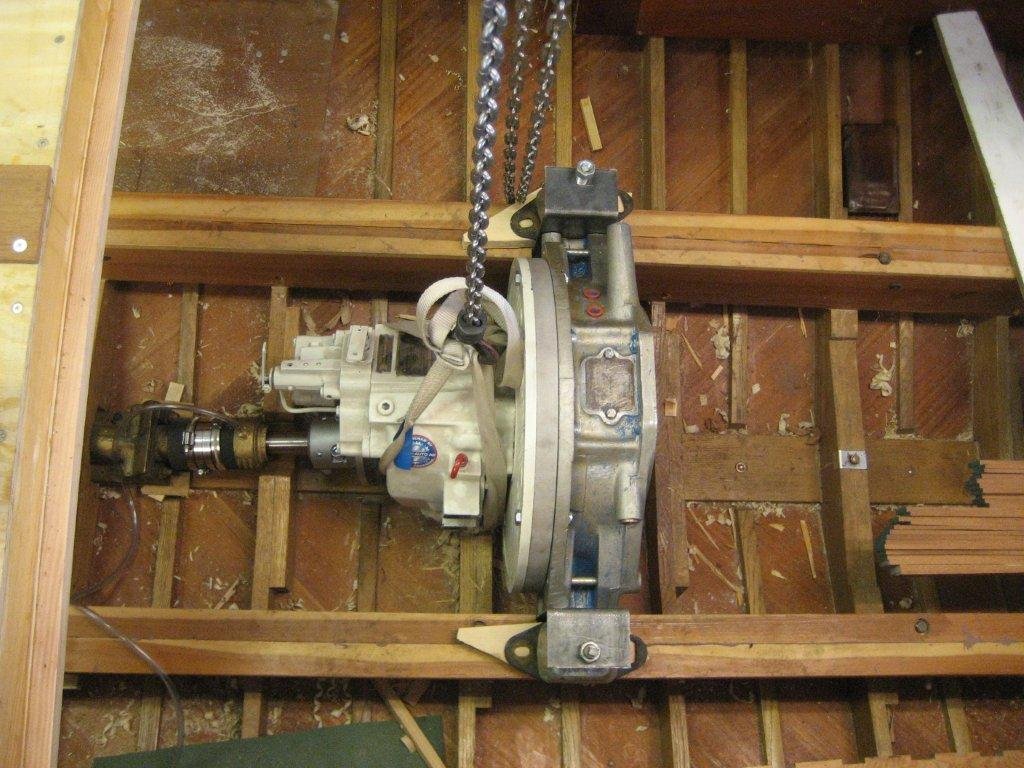

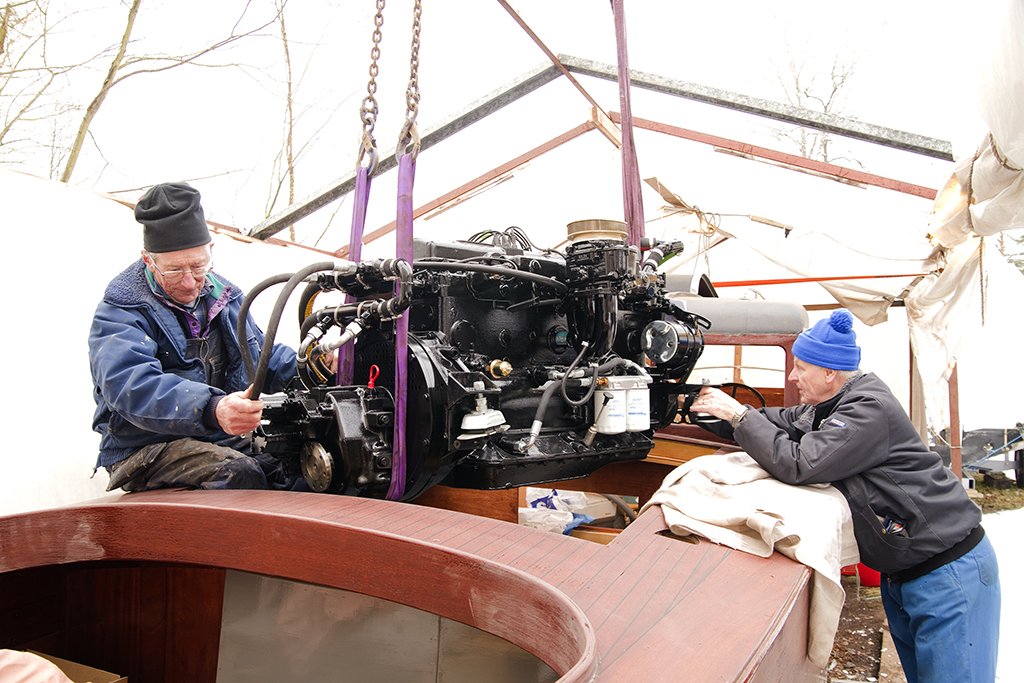

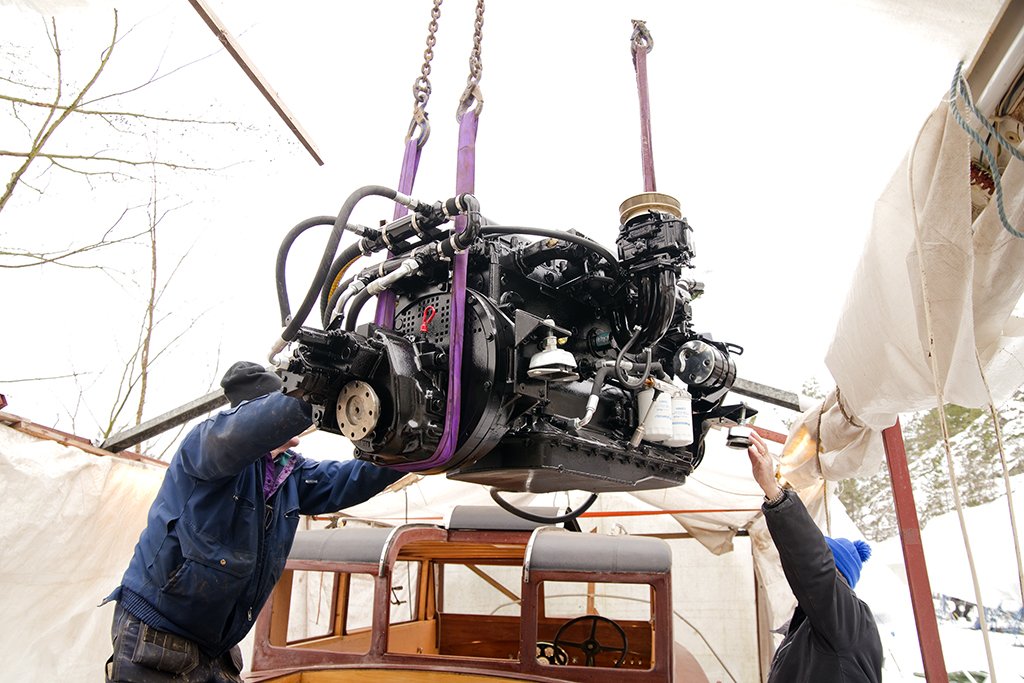

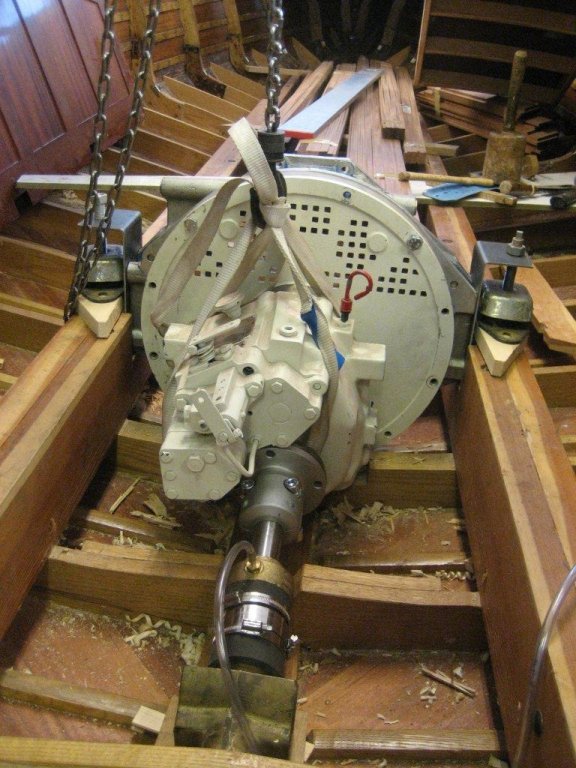

Äntligen dags att lyfta i motorn. Äntligen dags att lyfta i motorn.
Kommer den att gå ner? Kommer den att gå ner?

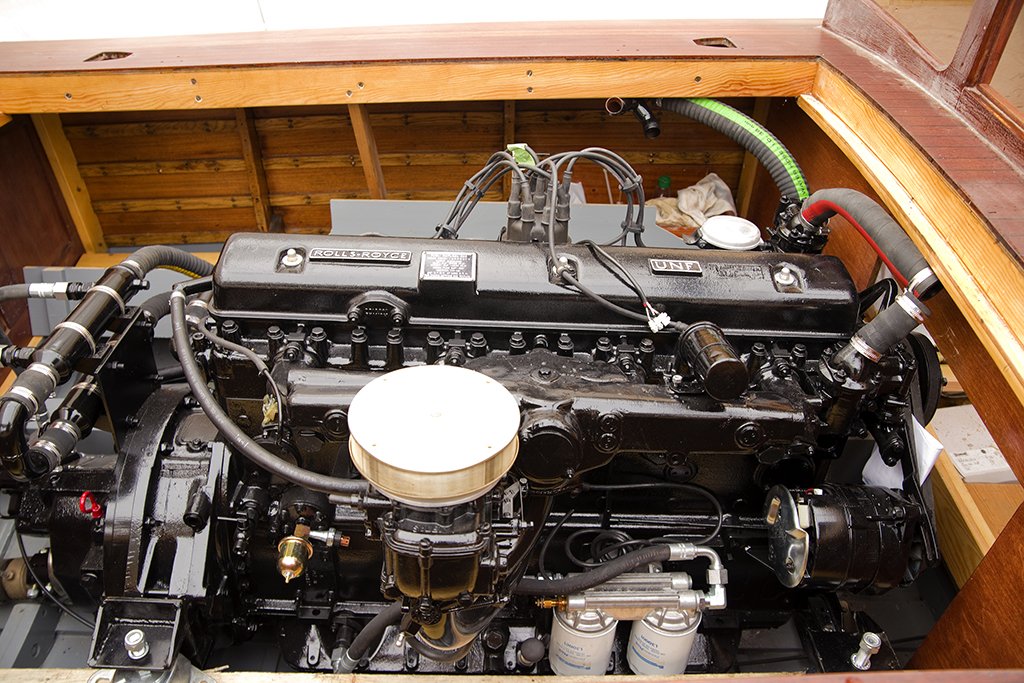

Det gick, men det blir trångt. Det gick, men det blir trångt.

Sjösättning

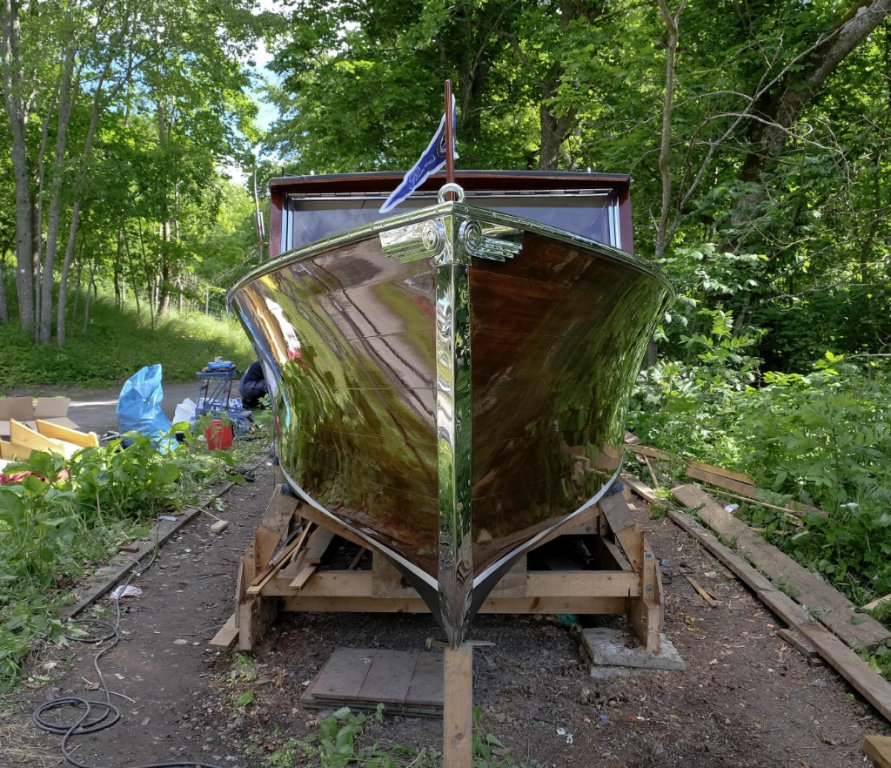

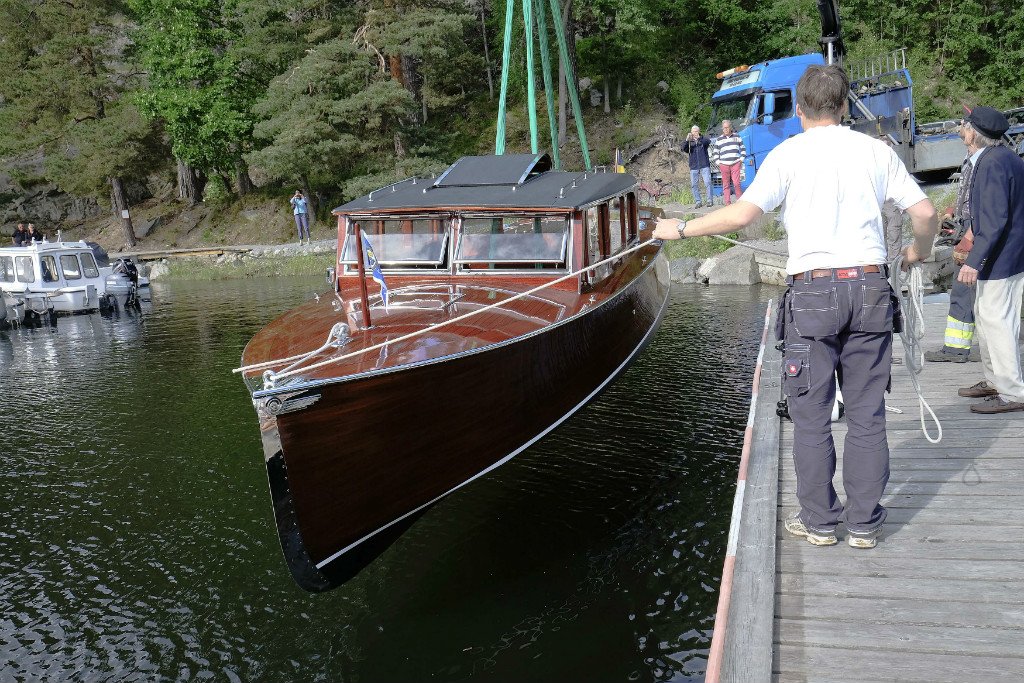

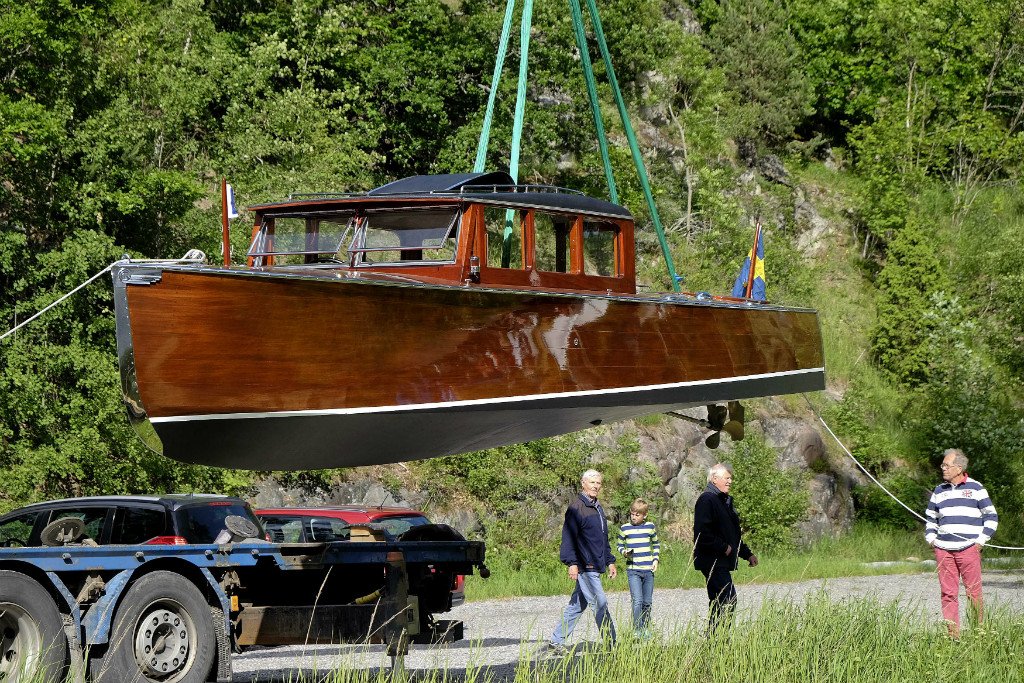

Sjösättning Sjösättning
Sjösättning Sjösättning
Sjösättning Sjösättning
Sjösättning Sjösättning
Sjösättning Sjösättning
Sjösättning Sjösättning

Modell

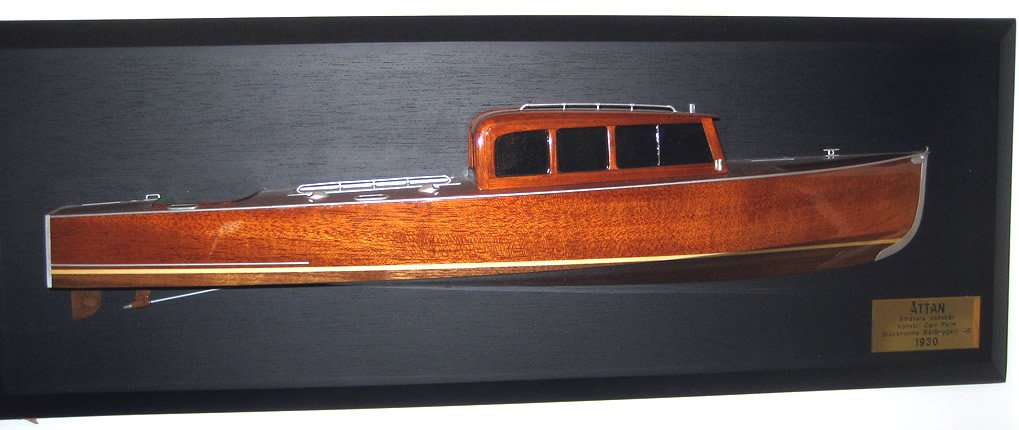

Halvmodell av Droskan byggd av modellbyggare Niclas Skärlund Halvmodell av Droskan byggd av modellbyggare Niclas Skärlund
